专利号: 201910576231X
申请人: 四川工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种碳硫含量检测方法,其特征在于,包括以下步骤:

1)在燃烧炉中通入氧气,将样品燃烧后得到的混合气体通入到红外碳硫分析仪的碳/硫检测池中,对气体中的二氧化碳/二氧化硫的浓度进行检测;

在时间t时的二氧化碳/二氧化硫浓度Ct为:Ct=K1(logI0‑logIt);

其中,K1为一常数;I0为在碳/硫检测池中通入纯氧时红外热释电传感器的输出信号值;

It为在时间t时红外热释电传感器的输出信号值;

将得到的检测值It输出到控制器;

2)控制器根据获取的检测值It调节通入到燃烧炉中氧气的流速,使检测值It处于预先设定的区间范围内;

所述控制器对氧气流速的控制方法采用PID控制、模糊控制或神经网络控制;

所述控制器对氧气流速的控制方法,包括以下步骤:

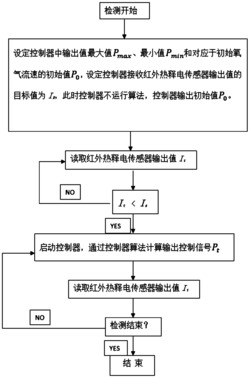

21)设定控制器控制红外热释电传感器输出信号值的目标值为Is,设定控制器的输出值,包括最大值Pmax、最小值Pmin和初始值P0,分别对应于氧气最大流速值、最小流速值和初始流速值,控制器的输出值Pt用于控制氧气流速值;

22)检测时,控制器获取红外热释电传感器输出信号值It;在燃烧的初始阶段,由于样品燃烧不充分,此时It≥Is,控制器输出值保持为P0不变;当It第一次小于Is时,控制器开始启动控制算法在Pmax和Pmin范围内调整并计算出输出值Pt;控制器通过对输出值Pt的调控来调节氧气流速值,使It处于预先设定的区间范围内;

3)对通入到碳/硫检测池中的气体流速进行检测,得到时间t时的气体流速Vt;

4)根据It和Vt计算得到样品的碳硫含量。

2.根据权利要求1所述的碳硫含量检测方法,其特征在于,所述步骤4)中碳硫含量的计算公式为:

所述C为碳/ 硫含量;M为样品的质量;K2K1为常数,通过标定来计算得到。

3.一种实现如权利要求1所述的碳硫含量检测方法的碳硫含量检测系统,其特征在于,包括

供氧装置,用于为燃烧炉提供样品燃烧时所需的氧气;

流量调节装置,分别连接供氧装置、控制器和燃烧炉,用于调节供氧装置通入到燃烧炉中氧气的流速大小;

燃烧炉,样品在燃烧炉中进行燃烧,将样品中的碳/硫转化为二氧化碳/二氧化硫气体,并将燃烧后得到的气体通入到碳/硫检测池;

碳/硫检测池,采用红外热释电传感器对进入碳/硫检测池的气体中二氧化碳/二氧化硫浓度进行检测;

气体流量检测装置,设置在燃烧炉和碳/硫检测池之间,用于对进入到碳/硫检测池的气体流速进行检测;

控制器,所述控制器接收碳/硫检测池的红外热释电传感器输出信号值,控制器连接流量调节装置,控制器根据接收的红外热释电传感器输出信号值控制流量调节装置,对供氧装置通入到燃烧炉中氧气流速的大小进行控制。
