专利号: 2019105781429
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

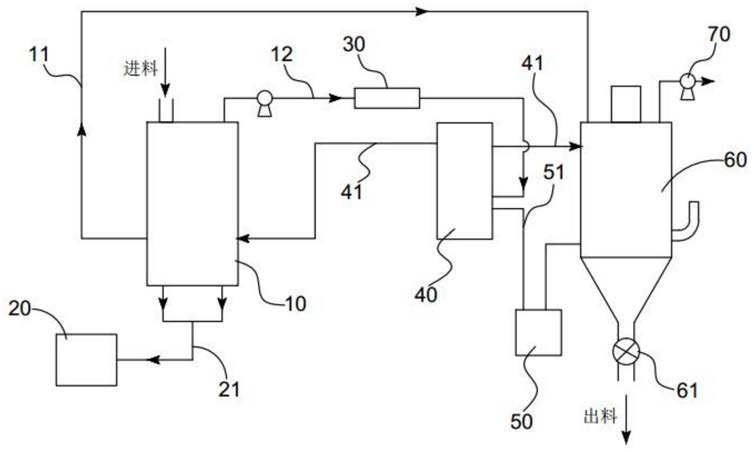

1.用于水产品加工的干燥机,包括:

第一干燥箱,用于对物料初次加工,所述第一干燥箱具有进料管和第一传料管,第二干燥箱,用于对第一干燥箱初次干燥后的物料二次干燥,所述第二干燥箱与第一传料管连通,还具有出料口,加热箱,用于将空气加热后输入第一干燥箱、第二干燥箱内,所述加热箱包括第一箱体,

其中,所述第一干燥箱通过第一排气管与加热箱连接,将低温气体送回加热箱内,所述第一排气管一端口设于第一干燥箱内上部,另一端口设于加热箱内下部,所述第一干燥箱与加热箱之间的第一排气管上设有对第一排气管内部气体降温的冷凝组件,所述冷凝组件包括第四箱体,所述第四箱体具有与第一排气管连通的第二腔室,所述第四箱体还具有设于第二腔室上方的第一腔室;

所述第一干燥箱包括第二箱体,所述第二箱体内部通过隔料板分别上下空间,所述进料管、第一排气管、第一传料管分别与第一干燥箱上部箱体连接;

所述第二箱体下部箱体内设有第一电机,所述第一电机转轴设于第二箱体上部箱体内,所述第一电机转轴环绕布设搅拌叶片,所述搅拌叶片的叶面与转轴轴线平行,所述搅拌叶片与转轴连接的对应边具有内凹弧面,所述搅拌叶片另外两边缘外凸,与弧面交接处圆角过度;

所述第二腔室两对应侧壁分别连接第一排气管,实现气体流通,所述第二腔室下方的第四箱体具有第三腔室,所述第三腔室与第二腔室之间通过连通孔连通,所述第一腔室内存储有吸热液体,第一排气管上还设有泵体;

所述第二箱体下部箱体连通有集液管,所述集液管与设于第二箱体外的液体回收箱连接;

所述第二干燥箱包括第三箱体,所述第三箱体上部分别连接有第一传料管、第二电机和第二排气管,所述第二电机转轴与设置在第三箱体内的搅拌轴连接,所述第三箱体下部侧壁上连接有第二输气管,第二排气管连接有泵体,第三箱体的出料口设有阀门,所述第一干燥箱包括第二箱体,所述第二箱体的箱壁包括内壁和外壁,所述内壁与外壁之间设有隔热板,所述内壁表面均布矩形状内陷槽体,内陷槽体为半通槽,各内陷槽体呈整列布设。

2.根据权利要求1所述的用于水产品加工的干燥机,其特征在于:所述加热箱通过第一输气管分别与第一干燥箱、第二干燥箱连通,所述第一输气管的进/出气管口均设于第一干燥箱、第二干燥箱、加热箱上半部分。

3.根据权利要求1所述的用于水产品加工的干燥机,其特征在于:所述加热箱底部开口设置,采用可过滤气体的过滤板进行封口。
