专利号: 2019105782826
申请人: 东阳市晖宏环境工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

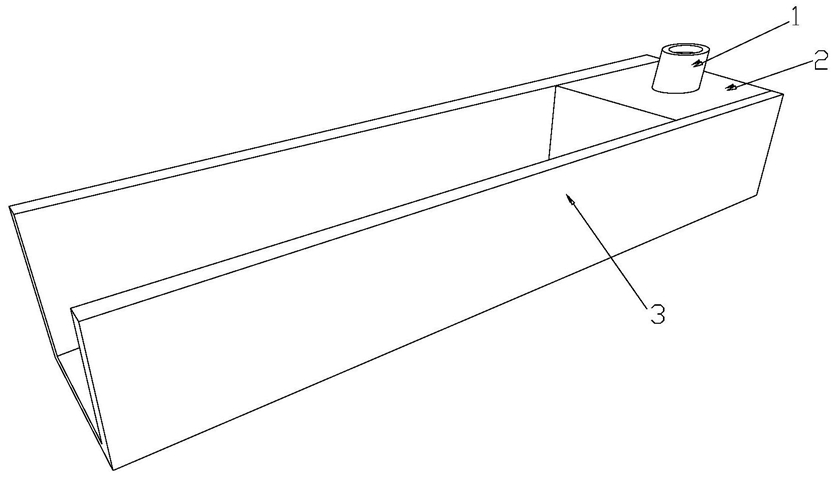

1.一种运用蓄水增压的园林排污沟渠冲刷装置,其结构包括入水口(1)、蓄水增压冲刷装置(2)、沟渠(3),其特征在于:

所述入水口(1)安装于蓄水增压冲刷装置(2)正上方,所述蓄水增压冲刷装置(2)嵌入安装于沟渠(3)中;

所述蓄水增压冲刷装置(2)包括外罩壳(21)、导水板(22)、引流板(23)、蓄水增压装置(24)、排水管道(25),所述入水口(1)安装于外罩壳(21)的上方,所述导水板(22)左端与引流板(23)上端相连接,所述蓄水增压装置(24)与排水管道(25)相连接;

所述蓄水增压装置(24)包括蓄水腔(2401)、导水口(2402)、水压控制器(2403)、气囊(2404)、水压增压器(2405),所述蓄水腔(2401)正上方设有导水口(2402),所述水压控制器(2403)与气囊(2404)相连接,所述气囊(2404)设于水压增压器(2405)内部;所述水压增压器(2405)包括推动架(240501)、弹力元件(240502)、限位板(240503)、磁铁(240504),所述推动架(240501)左侧表面与磁铁(240504)相贴合,所述弹力元件(240502)与限位板(240503)相连接;所述水压控制器(2403)包括水压气囊(a)、上压板(b)、导气管(c),所述上压板(b)安装于水压气囊(a)的上方,所述水压气囊(a)通过导气管(c)与气囊(2404)相连接;所述排水管道(25)包括截流球(2501)、弹簧(2502)、分支水流导管(2503)、水流导管(2504)、二级分支水流导管(2505),所述截流球(2501)与弹簧(2502)相连接,所述分支水流导管(2503)与水流导管(2504)相连接,所述二级分支水流导管(2505)与水流导管(2504)相连接。

2.根据权利要求1所述的一种运用蓄水增压的园林排污沟渠冲刷装置,其特征在于:所述上压板(b)的两侧设有限位块。

3.根据权利要求1所述的一种运用蓄水增压的园林排污沟渠冲刷装置,其特征在于:所述导水板(22)的顶端为圆角结构。
