1.一种具有低介电损耗及高温稳定性的铁酸铋-钛酸钡基高温无铅压电陶瓷,其特征在于,其组成通式为:(Bi1-wMw)(Fe1-tMe”'t)O3-xBaTiO3+yBi(Me'0.5Me”0.5)O3+zBi(Zn0.5Ti0.5)O3+uNdCoO3+mP+nMnCO3,其中x、y、z、u、t、m、n、w表示摩尔分数,0
0.05,0≤u≤0.1,0
2.根据权利要求1所述的具有低介电损耗及高温稳定性的铁酸铋-钛酸钡基高温无铅压电陶瓷的制备方法,其特征是:制备方法包括如下步骤:(1)按照组成通式所示配方的成分比例进行配料;
(2)以无水乙醇为介质将步骤(1)的混合粉末球磨24小时,在100℃/6小时烘干、放入高铝坩埚中压实、加盖,再放入马弗炉中以250℃/h的升温速率到800℃,保温4小时合成,并降温冷却至200℃以下后取出;
(3)将步骤(2)合成的粉末以无水乙醇为介质进行二次球磨24小时,取出干燥;
(4)将干燥后的粉末加入质量百分比浓度为5%PVA的溶液造粒,在钢模中于100MPa下压制成型,模具内直径为1cm;
(5)成型的素片在管式炉中以30℃/h的升温速率缓慢升温至600℃,保温24h排胶,然后以20℃/min的升温速率到980-1000℃,保温120min,然后断电随炉冷却;
(6)将烧结后的样品加工成两面光滑、厚度1mm的薄片,披银电极,600℃/30min烧银后备用;
(7)将制备的压电陶瓷片在硅油中极化,极化电场6000V/mm,温度150℃,时间30分钟,保持电场冷却至室温。

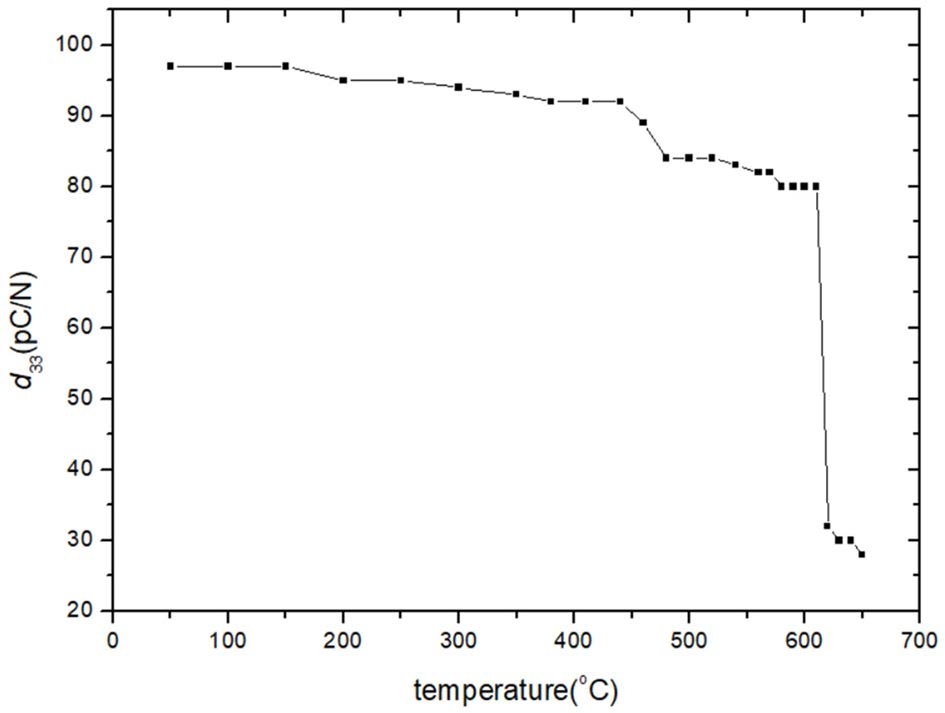

3.一种具有低介电损耗及高温稳定性的铁酸铋-钛酸钡基高温无铅压电陶瓷,其特征在于,其组成通式为:(Bi1-wMw)(Fe1-tMe”'t)O3-xBaTiO3+yBi(Me”2/3M'1/3)O3+zBi(Zn0.5Ti0.5)O3+uNdCoO3+mP+nMnCO3,其中x、y、z、u、m、n、t、w表示摩尔分数,0
0.05,0≤u≤0.1,0
4.根据权利要求3所述的具有低介电损耗及高温稳定性的铁酸铋-钛酸钡基高温无铅压电陶瓷的制备方法,其特征是:制备方法包括如下步骤:(1)按照组成通式所示配方的成分比例进行配料;
(2)以无水乙醇为介质将步骤(1)的混合粉末球磨24小时,在100℃/6小时烘干、放入高铝坩埚中压实、加盖,再放入马弗炉中以250℃/h的升温速率到800℃,保温4小时合成,并降温冷却至200℃以下后取出;
(3)将步骤(2)合成的粉末以无水乙醇为介质进行二次球磨24小时,取出干燥;
(4)将干燥后的粉末加入质量百分比浓度为5%PVA的溶液造粒,在钢模中于100MPa下压制成型,模具内直径为1cm;
(5)成型的素片在管式炉中以30℃/h的升温速率缓慢升温至600℃,保温24h排胶,然后以20℃/min的升温速率到980-1000℃,保温120min,然后断电随炉冷却;
(6)将烧结后的样品加工成两面光滑、厚度1mm的薄片,披银电极,600℃/30min烧银后备用;
(7)将制备的压电陶瓷片在硅油中极化,极化电场6000V/mm,温度150℃,时间30分钟,保持电场冷却至室温。
