专利号: 2019105897815
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

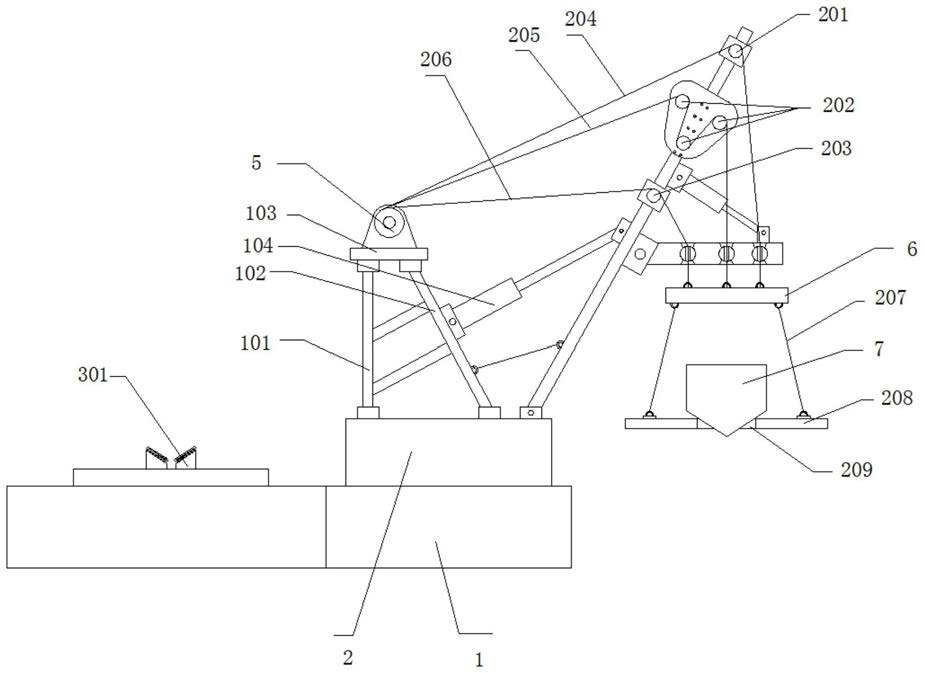

1.一种船艇起吊装置,其特征为,包括支承基座,支承基座上可转动的设有回转平台,回转平台上设有起吊组件;

起吊组件包括内支撑架和外支撑架,内支撑架上设有多组卷扬机组,外支撑架上与卷扬机组对应的设有多组换向组件,卷扬机组上的绳索经换向组件的换向操作后与起吊架固定连接,起吊架用于放置船艇。

2.如权利要求1所述的一种船艇起吊装置,其特征为,回转平台由回转油缸驱动转动。

3.如权利要求1或2所述的一种船艇起吊装置,其特征为,内支撑架包括焊接固定在回转平台上的第一支撑杆和第二支撑杆,第一支撑杆和第二支撑杆的顶部水平的设有一个内支撑平台,多组卷扬机组均匀布设在内支撑平台上。

4.如权利要求3所述的一种船艇起吊装置,其特征为,每组卷扬机组均包括第一卷扬机、第二卷扬机和第二卷扬机。

5.如权利要求4所述的一种船艇起吊装置,其特征为,外支撑架的底部可转动的固定在回转平台上,第二支撑杆倾斜的设置在第一支撑杆与外支撑架之间,第二支撑杆上设有多个第一液压缸,第一液压缸控制外支撑架进行来回摆动。

6.如权利要求5所述的一种船艇起吊装置,其特征为,换向组件包括第一换向辊、第二换向辊组和第三换向辊,第二换向辊组设置在第一换向辊和第三换向辊之间;

第一换向辊可转动且与第一卷扬机对应的设置在外支撑架上,第一卷扬机上的第一钢丝绳绕过第一换向辊与起吊架固定连接;

第二换向辊组可转动且与第二卷扬机对应的设置在外支撑架上,第二换向辊组包括换向辊固定座,换向辊固定座固定在外支撑架上,换向辊固定座上设有三个第二换向辊,三个第二换向辊呈倒置的等腰三角形设置,第二卷扬机上的第二钢丝绳依次绕过三个第二换向辊后与起吊架固定连接;

第三换向辊可转动且与第三卷扬机对应设置定在外支撑架上,第三卷扬机上的第三钢丝绳绕过第三换向辊与起吊架固定连接。

7.如权利要求6所述的一种船艇起吊装置,其特征为,起吊架的底部通过多个第四钢丝绳与起吊平台固定连接,起吊平台上设有用于放置船艇的限位通道。

8.如权利要求7所述的一种船艇起吊装置,其特征为,支承基座上还设有船艇顶出机构,船艇顶出机构包括支承底板,支承底板上设有顶出组件,当起吊平台放置于支承底板上时,顶出组件穿过限位通道将船艇抬起离开限位通道;

顶出组件包括两个顶出推块,顶出推块上设有倾斜推面,倾斜推面上设有多个第一转辊,第一转辊可沿船艇的长度方向进行转动,两个顶出推块镜像设置、使两个倾斜推面之间形成用于推动船艇的夹持槽。

9.如权利要求8所述的一种船艇起吊装置,其特征为,外支撑架上还设有平衡组件;

平衡组件包括平衡板,平衡板上与换向组件对应的设有多组穿线组件,穿线组件包括第一穿线端子、第二穿线端子和第三穿线端子,第一穿线端子、第二穿线端子和第三穿线端子可转动的设置在平衡板上;

平衡板可转动的固定在外支撑架上、且位于第三换向辊的下方,第一钢丝辊、第二钢丝辊和第三钢丝辊分别穿过第一穿线端子、第二穿线端子和第三穿线端子后、与起吊架固定连接;

平衡板的两侧分别与固定在外支撑架上的第二液压缸固定连接,通道第二液压缸的调节使平衡板保持水平状态。
