专利号: 2019105901191
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

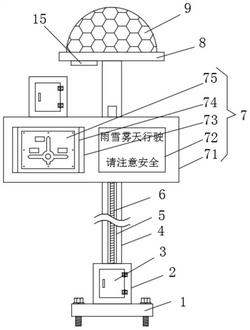

1.一种多用途交通标志板,其特征在于,包括底座(1)、立柱(4)、切板机构(7)和太阳能电板(9),所述底座(1)两端通过固定螺栓可拆卸连接在地面上,所述底座(1)上表面固定连接有机箱(2),所述机箱(2)一侧铰接有防护门(3),所述机箱(2)内部通过机架固定连接有电机(10),所述电机(10)输出端通过联轴器固定连接有丝杆(6),所述机箱(2)上表面固定连接有立柱(4),所述立柱(4)一侧内部设有升降槽(5),所述丝杆(6)贯穿机箱(2)且活动连接在升降槽(5)内顶面,所述升降槽(5)内部且位于丝杆(6)表面螺纹连接有螺纹套(12),所述螺纹套(12)外表面设有切板机构(7),所述立柱(4)顶端固定连接有撑板(8),所述撑板(8)上表面固定连接有太阳能电板(9),所述撑板(8)下表面一端固定连接有控制面板(15);

所述切板机构(7)包括标志箱(71)、切换板(74)、局部透明标志板(75)和反光标志板(79),所述标志箱(71)一侧固定连接在螺纹套(12)外表面,且固定连接有机箱(2),所述机箱(2)内部通过机架固定连接有电机(10),所述电机(10)输出端通过联轴器固定连接有转轴(11),所述机箱(2)正下方设有切换槽(76),且切换槽(76)一侧设有通孔(73),所述转轴(11)贯穿机箱(2)和标志箱(71),且切换槽(76)内部固定连接有切换板(74),所述切换板(74)外侧面两端均通过螺栓分别连接有可拆卸局部透明标志板(75)和反光标志板(79),所述切换板(74)位于局部透明标志板(75)一侧的内部设有安装槽(77),所述安装槽(77)内侧壁固定连接有绿光照明灯(78);

所述标志箱(71)整体呈“P”字型形状,且所述切换板(74)位于标志箱(71)的半弧状一侧;

所述标志箱(71)外侧面且位于通孔(73)一侧固定连接有提示牌(72)。

2.根据权利要求1所述的一种多用途交通标志板,其特征在于:所述太阳能电板(9)呈半球型形状,所述太阳能电板(9)自带蓄电池且与绿光照明灯(78)、控制面板15以及两个电机(10)均电连接。

3.根据权利要求1所述的一种多用途交通标志板,其特征在于:所述立柱(4)内部且位于升降槽(5)两侧均设有滑槽(13),所述螺纹套(12)两端均通过滑块(14)与两个滑槽(13)滑动连接。
