专利号: 2019105907997
申请人: 义乌市婉聚电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

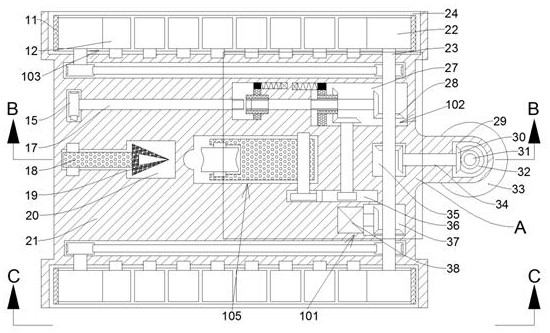

1.一种水下用的光缆线路铺设系统,包括铺设器;

所述铺设器内设有收纳腔,所述收纳腔内可转动的设有分离杆,所述分离杆右端设有可将海底泥土刨开的分土器,所述收纳腔内设有可将分土器收纳于所述收纳腔内的收纳装置;

所述收纳腔右壁内设有与外界连通的铺设槽,所述铺设槽内设有避免光缆受损的三组辅助辊,所述铺设槽内设有可转动的铺设杆,所述铺设杆左端设有用于安置光缆的铺设辊,所述铺设槽右壁内设有滑动腔,所述滑动腔内设有用于带动所述铺设杆转动的铺设装置,所述滑动腔右壁内设有传递腔,所述传递腔右壁内设有掩盖腔,所述掩盖腔内设有可将铺设至海底内的光缆进行覆盖的掩盖装置;

所述传递腔上下两侧内壁内对称的设有行走槽,所述行走槽内设有用于行进的行走机构;

所述滑动腔底壁内设有可持续性工作的动力装置,动力腔内设有可将所述动力装置产生的动力传递的传动装置。

2.根据权利要求1所述的一种水下用的光缆线路铺设系统,其特征在于:所述动力装置包括设于所述动力腔左壁内的动力机,所述动力腔内设有动力轴,所述动力轴左端与所述动力机动力连接,所述动力轴右端设有可带动所述传动装置转动的动力锥齿轮。

3.根据权利要求2所述的一种水下用的光缆线路铺设系统,其特征在于:所述传动装置包括设于所述动力腔内的传动轴,所述传动轴外壁上设有位于所述动力腔内且与所述动力锥齿轮啮合的第一传动锥齿轮;

所述传动轴外壁上设有位于所述传递腔内的第二传动锥齿轮,所述传递腔顶壁内设有传动腔,所述传动轴外壁上设有位于所述传动腔内的第三传动锥齿轮,所述传动腔内设有主动轴,所述主动轴右端设有与所述第三传动锥齿轮啮合的第四传动锥齿轮。

4.根据权利要求3所述的一种水下用的光缆线路铺设系统,其特征在于:所述行走机构包括左右对称的设于所述行走槽内的行走轮,所述行走槽内阵列的设有八组负重轮,所述负重轮与所述行走轮之间传动的设有履带,其中,右侧的所述行走轮与所述传动轴固连。

5.根据权利要求3所述的一种水下用的光缆线路铺设系统,其特征在于:所述收纳装置包括设于所述收纳腔内的螺杆,所述螺杆外壁上可滑动的设有滑块,所述滑块与所述螺杆之间通过螺纹配合连接,所述滑块与所述分离杆之间通过连杆铰接,所述传动腔左壁内设有空腔,所述空腔内设有从动轴,所述从动轴与所述螺杆之间通过同步皮带进行动力传递,所述主动轴外壁上可滑动的设有位于所述空腔内的连接轴,所述连接轴与所述主动轴通过花键配合连接,所述连接轴可与所述从动轴通过花键配合连接所述空腔内可滑动的设有收纳转块,所述收纳转块可转动的设有位于所述连接轴外壁上;

所述空腔右壁内设有收纳电磁槽,所述收纳电磁槽内可滑动的设有与所述收纳转块固连的收纳永磁铁,所述收纳电磁槽右壁内设有可驱动所述收纳永磁铁滑动的收纳电磁铁,所述收纳电磁铁与所述收纳永磁铁之间弹性设有收纳弹簧。

6.根据权利要求5所述的一种水下用的光缆线路铺设系统,其特征在于:所述铺设装置包括设于所述滑动腔内的铺设轴,所述铺设轴与所述铺设杆固连,所述铺设轴底端设有位于所述滑动腔内的铺设齿轮,所述滑动腔内可滑动的设有与所述铺设齿轮啮合的铺设齿条,所述滑动腔内设有凸轮轴,所述凸轮轴底端设有可与所述铺设齿条接触配合的凸轮,所述凸轮轴顶端设有位于所述传动腔内的铺设锥齿轮,所述主动轴外壁上可滑动的设有位于所述传动腔内的花键轴,所述花键轴与所述主动轴之间通过花键配合连接,所述花键轴外壁上设有可与所述铺设锥齿轮啮合的第五传动锥齿轮,所述花键轴外壁上可转动的设有控制转块;

所述传动腔左壁内设有控制电磁槽,所述控制电磁槽内可滑动的设有与所述控制转块固连的控制永磁铁,所述控制电磁槽左边内设有可驱动所述控制永磁铁滑动的控制电磁铁,所述控制电磁铁与所述控制永磁铁之间弹性设有控制弹簧。

7.根据权利要求3所述的一种水下用的光缆线路铺设系统,其特征在于:所述掩盖装置包括设于所述掩盖腔内的掩盖轴,所述掩盖轴底端设有位于所述掩盖腔外壁外的掩盖辊,所述掩盖轴顶端设有位于所述掩盖腔内的掩盖锥齿轮,所述掩盖腔内设有传递轴,所述传递轴右端设有位于所述掩盖腔内且与所述掩盖锥齿轮啮合的从动锥齿轮,所述传递轴左端设有位于所述传递腔内且与所述第二传动锥齿轮啮合的主动锥齿轮。
