专利号: 2019105940995
申请人: 安徽一诺青春工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

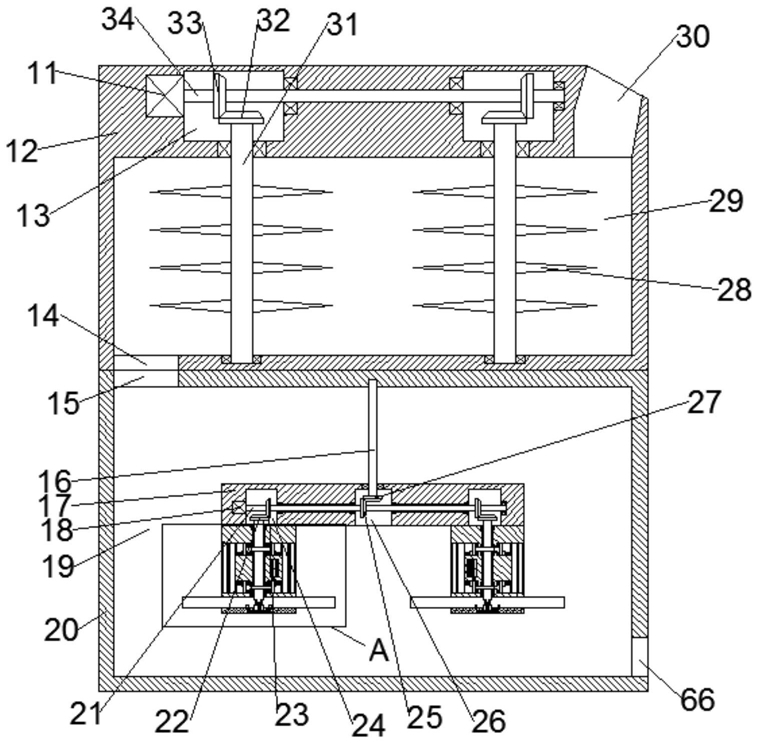

1.一种泥煤的干燥加工装置,包括搅拌箱,其特征在于:所述搅拌箱内设有搅拌腔,还包括设置在搅拌腔内的左右对称的主搅拌机构,其中,主搅拌机构可通过一个动力机构来控制正反转,另外,主搅拌机构内设有可拆卸的副搅拌机构和可控制温度的加热机构,动力机构包括电机,电机输出动力传送入主搅拌机构内部,通过上下对称的偏心轮运动不断的产生风吹入加热机构中,加热机构包括加热电机,加热电机调节电阻滑块对风进行加热,所述搅拌箱顶部端面固定安装搅碎箱,所述搅碎箱内设有搅碎腔,还包括设置在搅碎腔上方的搅碎动力机构,搅碎动力机构包括搅碎电机,泥煤从搅碎入口进入,通过搅碎腔从搅碎出口进入搅拌腔,经过加热干燥搅拌从搅拌出口被送出;所述动力机构包括设置在搅拌腔内的动力箱,所述动力箱内左右对称设有动力主腔,左侧的所述动力主腔左侧内壁固定安装电机,所述电机向右的输出轴的右侧端面固定安装动力主杆,所述动力主杆向右延伸贯穿右侧的所述动力主腔左侧内壁与所述右侧的动力主腔右侧内壁转动配合安装,所述动力主杆上位于左右所述动力主腔内固定安装动力主锥齿轮,左右所述动力主腔之间设有动力副腔,所述动力主杆上位于所述动力副腔内固定安装动力副锥齿轮,所述搅拌腔顶壁转动配合安装贯穿所述动力副腔顶壁的固定杆,所述固定杆底部端面固定安装固定杆锥齿轮,所述固定杆锥齿轮与所述动力副锥齿轮啮合,所述动力箱底部端面左右对称固定安装主搅拌机构;左右所述主搅拌机构包括固定安装在所述动力箱底部端面的主搅拌机构箱体,左右所述主搅拌机构箱体内转动配合安装搅拌机构杆,左右所述搅拌机构杆向上延伸贯穿左右所述动力主腔底壁,左右所述搅拌机构杆顶部端面固定安装搅拌机构锥齿轮,左右所述搅拌机构锥齿轮与左右所述动力主锥齿轮啮合,左右所述搅拌机构杆上上下对称固定安装偏心轮,左右所述搅拌机构杆左右对称设有打气腔,上下左右所述打气腔内滑动配合安装滑块,上下左右所述滑块相对的一侧端面与上下左右所述打气腔相对的一侧内壁之间固定安装一组打气主弹簧,上下左右所述打气腔相对的一侧内壁设有开口方向相对的开孔,上下左右所述开孔与上下所述偏心轮之间滑动配合,上下左右所述滑块远离的一侧设有小滑块,上下左右所述小滑块远离的一侧端面与上下左右所述打气腔远离的一侧内壁之间固定安装打气副弹簧,上下左右所述打气腔远离的一侧内壁设有通孔。

2.根据权利要求1所述的一种泥煤的干燥加工装置,其特征在于:左右所述加热机构包括加热腔和电阻腔,左右所述加热腔远离的一侧内壁固定安装有着许多小孔的滤板,左右所述加热腔内设有加热丝,所述电阻腔底壁固定安装加热电机,所述加热电机向上的输出轴的前侧端面固定安装螺纹杆,所述螺纹杆向上延伸与所述电阻腔顶壁转动配合安装,所述螺纹杆上螺纹配合安装电阻滑块,所述电阻滑块左侧端面固定安装主接线头,所述电阻腔内位于所述螺纹杆右侧转动配合安装贯穿所述电阻滑块的固定滑杆,所述电阻腔右侧内壁上下对称固定安装固定块,所述上下所述固定块之间固定安装电阻,所述电阻左侧端面与所述电阻滑块右侧端面贴合,下侧的所述固定块底部端面固定安装次接线头。

3.根据权利要求1所述的一种泥煤的干燥加工装置,其特征在于:左右所述副搅拌机构包括固定安装在左右所述搅拌机构杆上的从动块,左右所述从动块顶部端面与左右所述主搅拌机构箱体底部端面之间设有插接杆,左右所述插接杆底部端面设有开口向下的槽,左右所述搅拌机构杆上设有开口相对的主气孔,左右所述主气孔内滑动配合安装气块,左右所述插接杆与左右所述主气孔滑动配合安装,左右所述从动块内设有开口向上的副气孔,左右所述副气孔内滑动配合安装斜块,左右所述斜块底部端面与左右所述副气孔底壁之间固定安装气孔弹簧,左右所述副气孔底壁与左右所述主气孔相对侧内壁之间设有连通的通管。

4.根据权利要求1所述的一种泥煤的干燥加工装置,其特征在于:所述搅碎腔底壁设有搅碎出口,所述搅拌腔顶壁设有与所述搅碎出口连通的搅拌入口,所述搅拌腔右侧内壁设有搅拌出口,所述搅碎腔顶壁设有开口向上的搅碎入口,所述搅碎动力机构包括左右对称设置在所述搅碎腔上方的搅碎动力腔,左侧的所述搅碎动力腔左侧内壁固定安装搅碎电机,所述搅碎电机向右的输出轴的右侧端面固定安装搅碎动力杆,所述搅碎动力杆向右延伸贯穿所述右侧的搅碎动力腔左侧内壁并与所述右侧的搅碎动力腔右侧内壁转动配合安装,所述搅碎动力杆上左右对称固定安装搅碎动力杆锥齿轮,所述搅碎腔底壁左右对称转动配合安装搅碎杆,左右所述搅碎杆向上延伸贯穿左右所述搅碎动力腔底壁,左右所述搅碎杆顶部端面固定安装搅碎锥齿轮,左右所述搅碎锥齿轮与左右所述搅碎动力杆锥齿轮啮合,左右所述搅碎杆上固定安装搅碎刀片。
