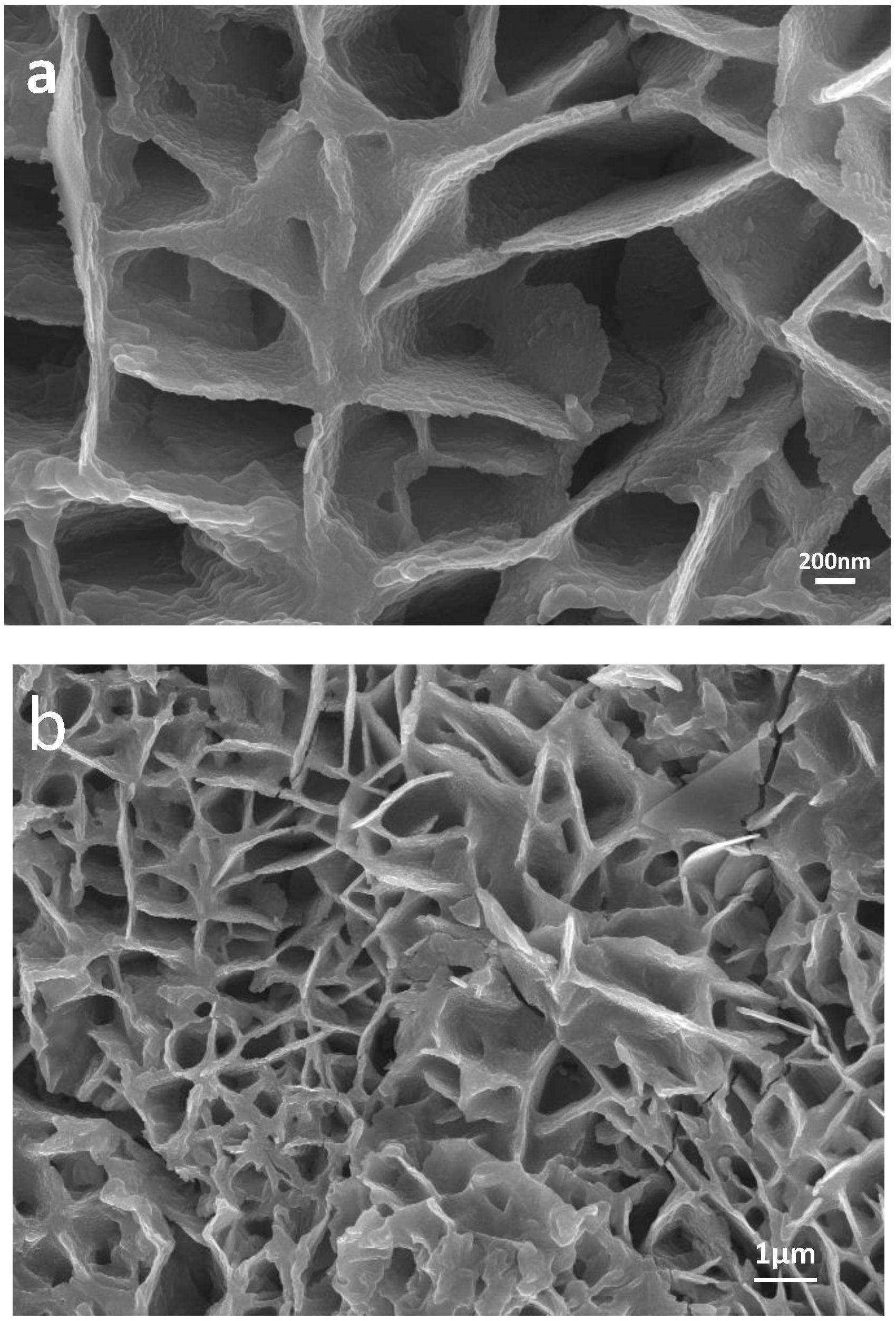

1.一种泡沫镍@钴钼磷化物/镍铁双氢氧化物电极，其特征在于：是由泡沫镍和依次固载在其表面的三维多孔珊瑚骨骼状钴钼磷化物和竖直排列的镍铁双氢氧化物纳米片阵列形成；所述钴钼磷化物中钴与钼的元素摩尔比为5：1；所述的泡沫镍@钴钼磷化物/镍铁双氢氧化物电极采用下述方法制得，步骤如下：（1）水热反应：将可溶性钴盐和可溶性钼酸盐依次溶于去离子水中配制成前驱体溶液，放入洁净的泡沫镍，然后一并置入反应釜中进行水热反应，反应结束后，将所得块体材料依次进行清洗、干燥处理；所述水热反应的温度为150 ℃，时间为6 h；

（2）磷化处理：将步骤（1）所得块体材料与磷酸盐分别放入两只烧舟，并置于管式炉中，在惰性气体保护下进行磷化处理，即可得到泡沫镍@钴钼磷化物；所述磷化处理具体为在惰性气体气氛下，以升温速率5 ℃/min升温至450 ℃，保温2 h；

（3）电沉积：将步骤（2）得到的泡沫镍@钴钼磷化物置于含可溶性镍盐和亚铁盐组成的电沉积液中，并作为工作电极，以银/氯化银作为参比电极，碳棒作为对电极，在恒定电势下通电一段时间后取出，清洗、干燥后可得到泡沫镍@钴钼磷化物/镍铁双氢氧化物电极；所述的电沉积时间为100 s。

2.根据权利要求1所述的泡沫镍@钴钼磷化物/镍铁双氢氧化物电极，其特征在于：步骤（1）中所述可溶性钴盐为六水合硝酸钴或七水合硫酸钴中的任一种；所述可溶性钼酸盐为四水合钼酸铵或二水合钼酸钠中的任一种；步骤（2）中所述磷酸盐选用磷酸钠，次亚磷酸钠中的任一种；步骤（3）中所述可溶性镍盐选用六水合硝酸镍、六水合硫酸镍中的任一种，所述可溶性亚铁盐选用七水合硫酸亚铁、九水合硝酸亚铁中的任一种。

3.权利要求1或2所述的泡沫镍@钴钼磷化物/镍铁双氢氧化物电极在电催化氢析出反应、电催化氧析出反应或电催化全解水中的应用。

4.权利要求1或2所述的泡沫镍@钴钼磷化物/镍铁双氢氧化物电极在碱性溶液中电催化氢析出反应、电催化氧析出反应中的应用方法，其特征在于：包括如下步骤：将所述泡沫镍@钴钼磷化物/镍铁双氢氧化物电极固定于电极夹片中作为工作电极，然后垂直放入0.5 1.5 mol/L KOH溶液中，以碳棒为对电极，汞/氧化汞为参比电极。

~

5.权利要求1或2所述的泡沫镍@钴钼磷化物/镍铁双氢氧化物电极在碱性溶液中电催化全解水的应用方法，其特征在于：包括如下步骤：将所述泡沫镍@钴钼磷化物/镍铁双氢氧化物电极分别固定于两支电极夹片中，分别作为全水解反应的阴极和阳极，并垂直放入0.5 1.5 mol/L KOH溶液中。

~
