专利号: 2019105955350
申请人: 安徽新辉达建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

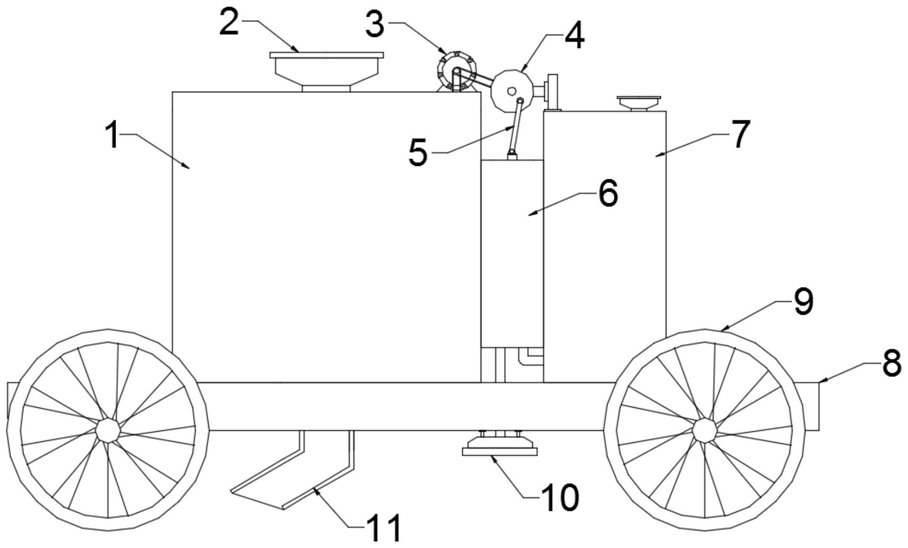

1.一种建筑用水泥铺地装置,包括底板(8),所述底板(8)的上端设置有水泥箱(1),水泥箱(1)的下端连通有贯穿底板(8)的出料头(11),其特征在于,所述水泥箱(1)的内侧滑动安装有由驱动组件驱动进行上下移动的滑动件(12),滑动件(12)的内侧端铰接有两个相对设置的挡板(14),且挡板(14)的上端通过与之铰接的第一电动伸缩杆(13)铰接在滑动件(12)的内侧上端,当第一电动伸缩杆(13)伸缩时,挡板(14)处于两种不同的状态,且起到不同的作用,当挡板(14)处于水平状态时,挡板(14)的上下端实现隔离,当挡板(14)向下移动时,对水泥箱(1)内的水泥向下挤压,从而实现排出的水泥均匀度高,铺设效果好,当需要进行水泥料添加时,使挡板(14)处于向下倾斜状态即可,起到导料的作用,所述底板(8)上还设置有水箱(7),水箱(7)通过抽送组件与设置在底板(8)下端的喷头(10)连接,所述抽送组件包括活塞缸(6),活塞缸(6)通过导管与水箱(7)连通,还通过另一根导管与喷头(10)连接,两根所述导管内均设置有单向阀,所述活塞缸(6)的内侧设置有活塞(17),活塞(17)通过连杆组件与由电机(3)驱动转动的转盘(4)连接,所述连杆组件包括第一连接杆(5)和推动杆(16),推动杆(16)的一端固定在活塞(17)上,另一端与第一连接杆(5)的一端铰接,所述第一连接杆(5)远离推动杆(16)的一端转动安装在转盘(4)的偏心位置处。

2.根据权利要求1所述的一种建筑用水泥铺地装置,其特征在于,所述驱动组件包括电机(3)、双向螺纹杆(20)和螺纹套筒(21),双向螺纹杆(20)转动安装在水泥箱(1)的内侧上端,且通过传动带与安装在水泥箱(1)上端的电机(3)的输出轴转动连接,螺纹套筒(21)设置有两个,且关于双向螺纹杆(20)的中垂线对称,所述螺纹套筒(21)螺纹连接在双向螺纹杆(20)上,且螺纹套筒(21)的下端通过与之铰接的第二连接杆(15)铰接在滑动件(12)的上端。

3.根据权利要求2所述的一种建筑用水泥铺地装置,其特征在于,所述电机(3)为正反转电机。

4.根据权利要求1‑3任一所述的一种建筑用水泥铺地装置,其特征在于,所述滑动件(12)为矩形框形状设置。

5.根据权利要求1所述的一种建筑用水泥铺地装置,其特征在于,所述水泥箱(1)的上端设置有进料斗(2),进料斗(2)位于水泥箱(1)上端的中间位置处。

6.根据权利要求1所述的一种建筑用水泥铺地装置,其特征在于,所述底板(8)的下端安装有滚轮(9)。

7.根据权利要求1所述的一种建筑用水泥铺地装置,其特征在于,所述出料头(11)的上端为开口状设置,且开口处铰接有由第二电动伸缩杆(18)驱动转动的活动板(19),所述活动板(19)的两端与出料头(11)的侧壁滑动连接。
