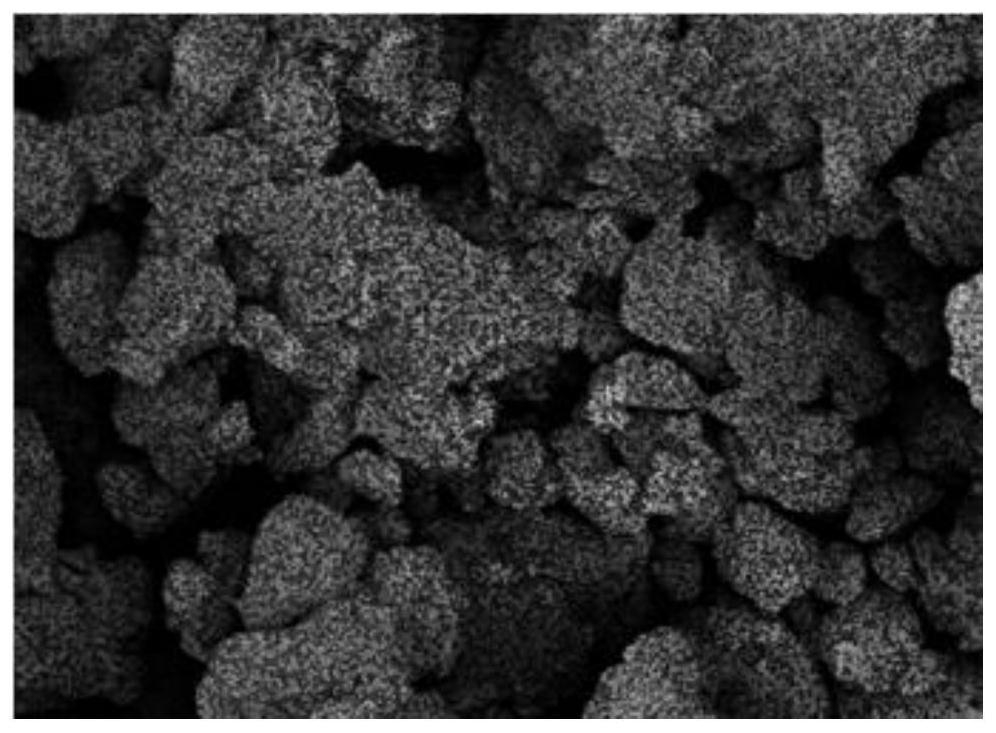

1.钾离子掺杂石墨相氮化碳纳米片光催化剂，其特征在于，所述的钾离子掺杂石墨相氮化碳为片层状结构。

2.如权利要求1所述的钾离子掺杂石墨相氮化碳纳米片光催化剂的制备方法，其特征在于，采用球磨法结合空气氧化蚀刻法，具体包括如下步骤：

1)称量4-6g三聚氰胺于带有盖子的坩埚中，放置在马弗炉中，以1.5-2.5℃/min的速率升温至540-560℃，在这个温度下煅烧3.8-4.2h，将所得样品在研钵中研磨成粉末；

2)称取0.9-1.2g步骤1)中得到的粉末和氢氧化钾于球磨机中，摩尔比mol(KOH):mol(g-C3N4)＝1.8％-2.2％，以480-520r/min的速率球磨3-3.2h；

3)将经过球磨的样品置于敞开盖子的坩埚中，在马弗炉中以4-6℃/min的速率升温至

490-510℃，在这个温度下煅烧1.9-2.1h；

4)称取约0.19-0.21g步骤3)得到的样品分散于190-210ml去离子水中，超声剥离8-9h后离心，用去离子水和乙醇各清洗3-4次，60-80℃干燥得到钾离子掺杂的g-C3N4。
