专利号: 2019105961065
申请人: 嘉兴市全顺旅游用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

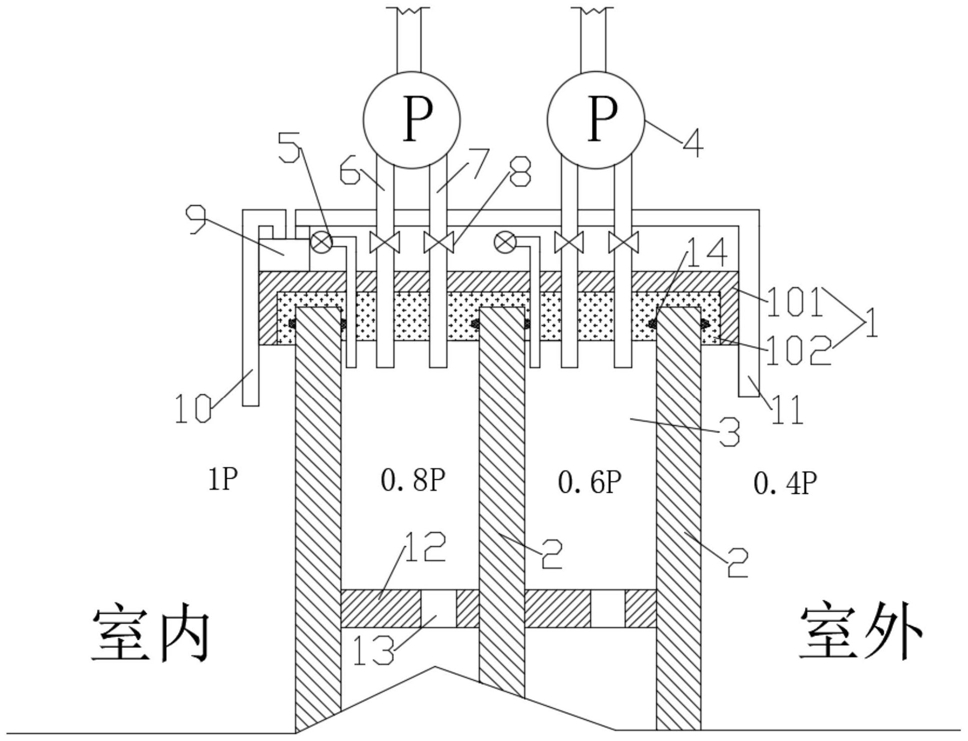

1.一种应用于高层建筑的抗风型门窗系统,其特征在于:包括窗框、设置在窗框内的至少两层玻璃板,所述玻璃板与窗框密封连接使得相邻两层玻璃板之间相隔形成封闭的密闭空间,所述密闭空间内设置有用于控制密闭空间压力的压力控制器,所述压力控制器包括气泵、气泵电机、PID调节器、压力传感器、压差测试仪以及PLC控制单元,所述气泵通过充气管和吸气管连接至所述密闭空间,所述充气管和吸气管上设置有电磁阀,所述压力传感器用于测试密闭空间内的压力,所述压差测试仪采集室内与室外之间的压差,所述压差测试仪通过将风压时程数据传递到PLC控制单元进行存储并分析,所述PLC控制单元根据窗面的层数得到若干个风压数值,将风压数值按照等差数列排布并将其作为各窗面之间间隔的风压给定值,通过风压给定值分别与各窗面之间间隔的即时风压进行比较,将其偏差值作为输入值,通过PID调节器调节,控制气泵充气管和吸气管上的电磁阀的通断周期来调节密闭空间内的气压,使其达到各自得到风压给定值,减少玻璃板两侧的压力差值;所述PID调节器还用于调节气泵电机的转速,从而使输出气压和输入的信号成正比。

2.根据权利要求1所述的应用于高层建筑的抗风型门窗系统,其特征在于:所述压差测试仪包括微压差传感器、静压采集管和总压采集管,所述静压采集管用于采集室内位于门窗附近的静态风压,所述总压采集管用于采集室外于位于门窗附近的实时总压,所述压差=实时总压-静态风压。

3.根据权利要求1所述的应用于高层建筑的抗风型门窗系统,其特征在于:所述玻璃板相互平行设置。

4.根据权利要求3所述的应用于高层建筑的抗风型门窗系统,其特征在于:所述密闭空间内设置有用于支撑所述玻璃板的支撑构件。

5.根据权利要求4所述的应用于高层建筑的抗风型门窗系统,其特征在于:所述支撑构件包括支撑板,所述支撑板的两侧分别与相邻两玻璃板粘接,所述支撑板上设置有通孔。

6.根据权利要求5所述的应用于高层建筑的抗风型门窗系统,其特征在于:所述窗框包括固定框架以及固定设置在固定框架上的橡胶框架,所述橡胶框架上设置有若干玻璃板安装槽,所述固定框架采用弹簧钢材料制成,所述固定框架呈U型且通过其U型开口将橡胶框架与玻璃板装配压紧。

7.根据权利要求6所述的应用于高层建筑的抗风型门窗系统,其特征在于:所述橡胶框架与玻璃板之间设置有密封胶条。
