专利号: 2019105968717
申请人: 山东恒信科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

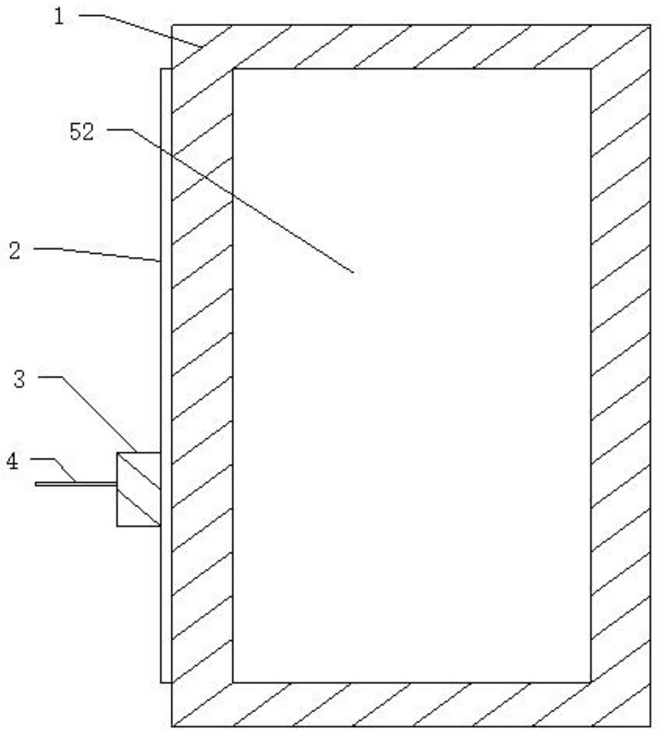

1.一种粮食检测样品提取装置,包括有一个存储塔,存储塔内设置有一个存储内腔,其特征在于:所述存储塔上设置有一个滑道,所述滑道上设置有一个滑动的滑动机体,所述滑动机体上设置有一个滑动的样品提起杆,所述存储塔上设置有并排设置的对接口,所述对接口上分别设置有一个与所述存储内腔相对应连通的第三滑孔,所述样品提取杆通过所述第三滑孔伸入到所述存储内腔内;

所述对接口上分别设置有一个密封所述第三滑孔的密封板和密封气环,所述样品提取杆滑动到所述第三滑孔内以后控制所述密封气环的充气和排气;

所述对接口内还设置有密封所述第三滑孔的密封板,所述样品提取杆顶压所述密封板滑动;

所述样品提取杆上设置有一个滑动的滑动样品杆,所述样品提取杆内设置有一个控制所述滑动样品杆滑动的第三电机,所述滑动样品杆上设置有一个存储槽;

所述滑动机体上设置有控制所述滑动机体在滑动上滑动的第一电机,所述滑动机体上设置有控制所述样品提取杆滑动的第二电机。

2.根据权利要求1所述一种粮食检测样品提取装置,其特征在于:所述滑道上设置有一个滑道滑槽,所述滑道滑槽的两侧分别包括有一个设置在所述滑道滑槽上的齿槽,所述齿槽分别呈凹形设置,所述滑动机体上设置有一个第一电机驱动的第一转轴,所述滑动机体上还设置有一个转动的第二转轴,所述第一转轴与所述第二转轴上分别设置有一个相对应啮合连接的第一齿轮,所述所述第一转轴与所述第二转轴的端部分别设置有一个第二齿轮,两个第二齿轮分别与两侧设置的齿槽相对应啮合连接,所述滑道滑槽内设置有并排设置的感应探头,所述感应探头分别与所述对接口相对应,所述感应探头控制所述第一电机的启停。

3.根据权利要求1所述一种粮食检测样品提取装置,其特征在于:所述滑动机体上设置有一个第一滑孔,所述样品提取杆在所述第一滑孔内滑动,所述第一滑孔的两端分别设置有两个转动的第三转轴,所述第三转轴上分别设置有一个转动的支撑转轮,两个支撑转轮夹紧所述样品提取杆滑动,所述滑动机体内设置有一个转动的第四转轴和第五转轴,所述第四转轴与所述第五转轴上分别设置有一个驱动转轮,两个驱动转轮夹紧所述样品提取杆转动,第二电机驱动所述第五转轴转动所述第五转轴与所述第四转轴上分别设置有一个相对应啮合连接的第三齿轮。

4.根据权利要求1所述一种粮食检测样品提取装置,其特征在于:所述样品提取杆上设置有一个呈方形设置的第二滑孔,所述第二滑孔内设置有一个滑动的滑动样品杆,所述滑动样品杆上还设置有一个螺纹孔,所述样品提取杆上设置有一个第三电机驱动的螺纹杆,所述螺纹杆与所述螺纹孔相对应啮合连接,所述样品提权杆上设置有一个第一蓄电池。

5.根据权利要求1所述一种粮食检测样品提取装置,其特征在于:所述密封板设置有至少2块,所述对接口上分别设置有支撑所述密封板滑动的第一滑槽,所述第一滑槽内分别设置有一个弹压所述密封板滑动的第一弹簧,所述密封板上分别设置有一个呈倾斜状设置的对接斜面,所述样品提取杆上设置有一个呈锥形设置的顶压头。

6.根据权利要求1所述一种粮食检测样品提取装置,其特征在于:所述第三滑孔内分别包括有两个设置在在所述对接口上的支撑滑槽,所述第一滑槽分别呈圆环状设置,所述密封环呈圆环状设置,所述密封环设置在所述第一滑槽内,第一密封环内分别设置有一个空腔,所述密封环上分别连接有一个第一气管,所述对接口内分别设置有一个第二气管,所述第一气管分别连接在所述第二气管上,所述第三滑孔的端部设置有一个控制开关,所述控制开关内设置有一个第一滑腔,所述第一滑腔内设置有一个滑动的密封滑块,所述密封滑块与所述第一滑腔密封连接,所述密封滑块上设置有一个连接孔,所述连接孔为一个通孔,所述第一滑腔内设置有一个弹压所述密封滑块的第二弹簧,所述第一滑腔的一侧设置有第二气孔,所述第一滑腔的另一侧设置有第六气孔,所述第六气孔与所述第二气孔相对应,所述密封滑块滑动到底部以后所述连接孔分别与所述第二气孔和所述第六气孔相对应连通,所述控制开关内设置有一个与所述第六气孔相对应连通的第七气孔,所述第二气管与所述第七气孔相对应连通;

所述密封滑块上还设置有一个与所述连接孔相对应连通的第三气孔,所述控制开关上还设置有一个第四气孔,所述控制开关上设置有一个与所述第四气孔相对应连通的第五气孔,所述密封滑块的底部设置有一个第一滑轴,所述第一滑轴的端部设置有一个转动的顶压转轮,所述样品提取杆在所述第三滑孔内滑动后顶压所述第一滑轴滑动,所述密封滑块滑动到所述第一滑腔的顶部以后,所述第三气孔与所述第六气孔相对应连通,所述连接孔宇所述第四气孔相对应连通,所述控制开关上分别设置有一个与所述第二气孔相对应连通的第一气孔,所述第一气孔上分别连接有一个充气管。

7.一种粮食检测样品提取装置的应用,其特征在于:在对存储塔内的粮食进行抽样时,滑动机体内设置的第一电机的转动能够带动第二齿轮的转动,第二齿轮与齿槽相对应啮合连接后,滑动机体在滑道上上下的滑动,从而带动样品提取杆在存储塔上上下的滑动;

在存储塔上设置并排设置的对接口,在对接口上分别设置有一个第三滑孔,滑动机体带动样品提取杆滑动后调整到不同高度的对接口上,在滑动机体内设置有带动样品提取杆滑动的第二电机,当滑动机体滑动到指定的高度以后,能够通过样品提取杆的滑动后通过对接口滑动到存储内腔内;

在样品提取杆内设置有一个滑动的滑动样品杆,通过第三电机的转动控制滑动样品杆的滑动,在滑动样品杆上设置有存储槽,从而能够使粮食流入到存储槽内,从而对粮食样本进行存储,达到取样的目的。
