专利号: 201910597090X
申请人: 威海沃驰智能技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

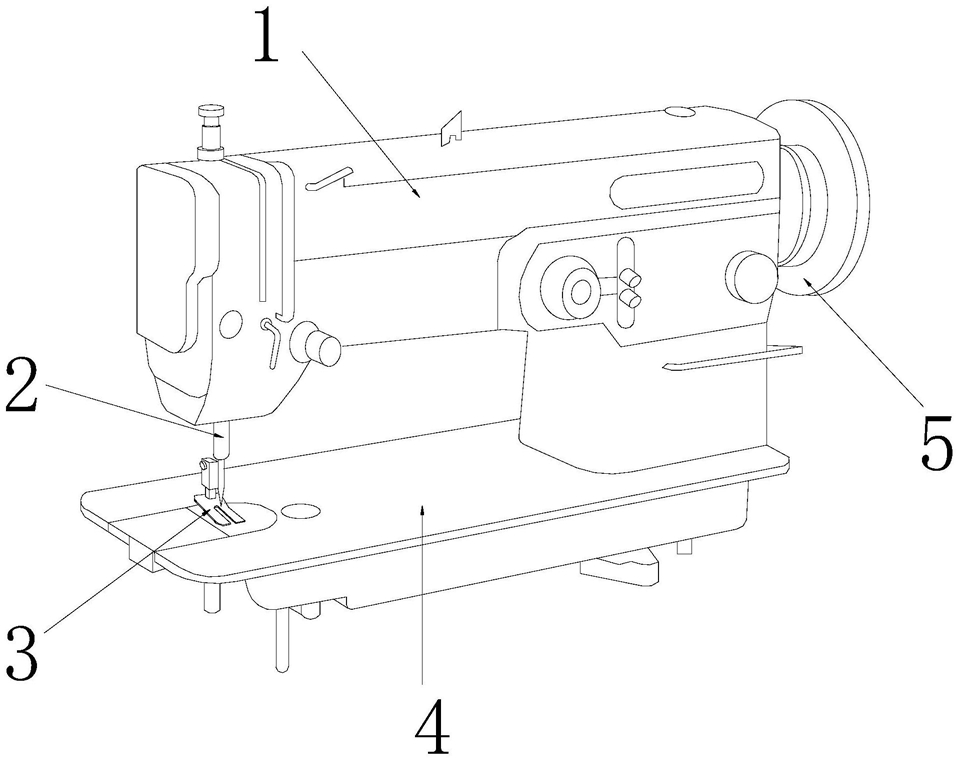

1.一种便于快速更换机针的纺织机,其结构包括机体(1)、针夹(2)、压脚(3)、基座(4)、手轮盘(5),所述机体(1)与基座(4)连接,所述机体(1)上设手轮盘(5)、针夹(2)、压脚(3),其特征在于:所述针夹(2)包括有针夹机构(20)、机针(21),所述针夹机构(20)上装有机针(21),所述针夹机构(20)与机体(1)连接;

所述针夹机构(20)包括有套管(a)、磁电机构(b)、滑轮(c)、张夹调节组(d)、绝缘爪瓣组(e)、导向罩(f),所述套管(a)内设有磁电机构(b)、滑轮(c)、磁电机构(b)、张夹调节组(d)、导向罩(f),所述张夹调节组(d)与绝缘爪瓣组(e)连接,所述滑轮(c)与磁电机构(b)、张夹调节组(d)相接,所述机针(21)被绝缘爪瓣组(e)所夹持;

所述套管(a)包括有管体(a1)、开口(a2)、插入口(a3),所述管体(a1)底设插入口(a3),外设开口(a2),所述插入口(a3)处内设有导向罩(f),所述管体(a1)与磁电机构(b)、绝缘爪瓣组(e)、机体(1)连接;

所述磁电机构(b)包括有磁生电组(b1)、绝缘座(b2)、绝缘板(b3)、电磁铁(b4),所述绝缘板(b3)上设带电磁铁(b4)的绝缘座(b2),所述电磁铁(b4)与磁生电组(b1)相接,所述磁生电组(b1)与滑轮(c)配合,所述绝缘板(b3)与管体(a1)相连,所述绝缘板(b3)下设绝缘爪瓣组(e);所述磁生电组(b1)内置于管体(a1),所述磁电机构(b)的设置基于转动时线圈能够切割磁感线产生电流,使得电磁铁通电;

所述张夹调节组(d)包括有丝杆(d1)、螺母副(d2)、铰链杆(d3),所述丝杆(d1)上螺纹连接有螺母副(d2),所述螺母副(d2)四个斜方位上均铰链连接有铰链杆(d3),所述铰链杆(d3)均铰接于绝缘爪瓣组(e),所述丝杆(d1)顶部连接于滑轮(c),底部轴连接于绝缘座(b2),所述张夹调节组(d)设置在于控制绝缘爪瓣组(e)的张合。
