专利号: 2019105979815
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

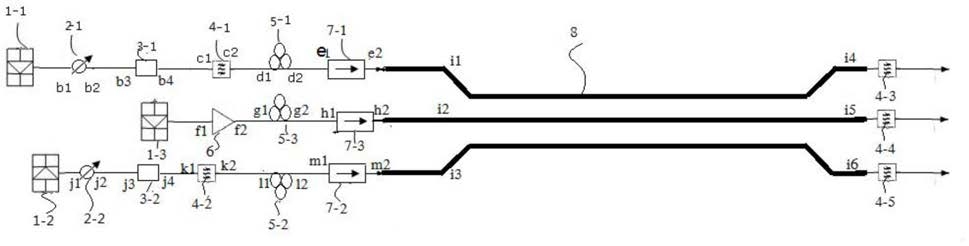

1.一种有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,包括第一导体激光器(1-1)、第二导体激光器(1-2)、第三导体激光器(1-3)、第一光调制器(3-1)、第二光调制器(3-2)、第一光隔离器(7-1)、第二光隔离器(7-2)、第三光隔离器(7-3)、光放大器(6)、三芯非线性光耦合器(8),所述第一导体激光器(1-1)、第一光调制器(3-1)、第一光隔离器(7-1)依次连接;所述第二导体激光器(1-2)、第二光调制器(3-2)、第二光隔离器(7-2)依次连接;

所述第三导体激光器(1-3)、光放大器(6)、第三光隔离器(7-3)依次连接;所述第一光隔离器(7-1)、第二光隔离器(7-2)、第三光隔离器(7-3)分别与所述三芯非线性光耦合器(8)的三芯连接;

所述第一导体激光器(1-1)、第一光调制器(3-1)产生的光信号,经各自的第一光调制器(3-1)、第二光调制器(3-2)调制后产生两个同步的脉冲数字序列,注入到三芯非线性光耦合器(8)的纤芯1、纤芯3中,第三导体激光器(1-3)的泵浦源所产生的泵浦光经过放大后注入到三芯非线性光耦合器(8)的纤芯2中对所述纤芯1、纤芯3中的信号光进行交叉相位调制。

2.根据权利要求1所述一种有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所述全光逻辑门还包括第一光衰减器(2-1)和第二光衰减器(2-2),所述第一光衰减器(2-1)两端分别与所述第一导体激光器(1-1)、第一光调制器(3-1)连接;所述第二光衰减器(2-2)两端分别与所述第二导体激光器(1-2)、第二光调制器(3-2)连接。

3.权利要求1或2所述一种有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所述全光逻辑门还包括第一光滤波器(4-1)、第二光滤波器(4-2)、第三光滤波器(4-3)、第四光滤波器(4-4)和第五光滤波器(4-5),所述第一光调制器(3-1)、第一光滤波器(4-1)、第一光隔离器(7-1)依次连接,所述第二光调制器(3-2)、第二光滤波器(4-2)、第二光隔离器(7-

2)依次连接;所述三芯非线性光耦合器(8)的纤芯1、纤芯2、纤芯3的输出端分别与第三光滤波器(4-3)、第四光滤波器(4-4)、第五光滤波器(4-5)连接。

4.权利要求3所述一种有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所述全光逻辑门还包括第一偏振控制器(5-1)、第二偏振控制器(5-2)、第三偏振控制器(5-3),所述第一偏振控制器(5-1)两端分别与第一光滤波器(4-1)、第一光隔离器(7-1)连接,所述第二偏振控制器(5-2)两端分别与第二光滤波器(4-2)、第二光隔离器(7-2)连接;所述第三偏振控制器(5-3)两端分别与光放大器(6)、第三光隔离器(7-3)连接。

5.根据权利要求1或2所述一种有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所述第一导体激光器(1-1)、第二导体激光器(1-2)为探测光半导体激光器,其产生平均的功率为10mW。

6.根据权利要求1所述一种有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所-15 2

述三芯非线性光耦合器(8)中,掺杂光纤的非线性折射率系数为3×10 m/W。

7.根据权利要求1或2或6所述一种有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所述三芯非线性光耦合器(8)中,纤芯1与2之间耦合器的线性耦合系数为1.57cm-1,纤芯3与纤芯2之间耦合器的线性耦合系数为1.87cm-1。

8.根据权利要求1所述的有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所述的三芯非线性光耦合器(8)的长度为1cm。

9.根据权利要求1所述的有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所述的全光逻辑门中的有源非线性三芯光纤耦合器,所有光放大器的增益30dB。

10.根据权利要求1所述一种有源非线性三芯光纤耦合器的全光逻辑门,其特征在于,所述第三导体激光器(1-3)的泵浦源所产生的泵浦波波长范围为1545nm,功率为50mW。
