专利号: 201910599436X
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

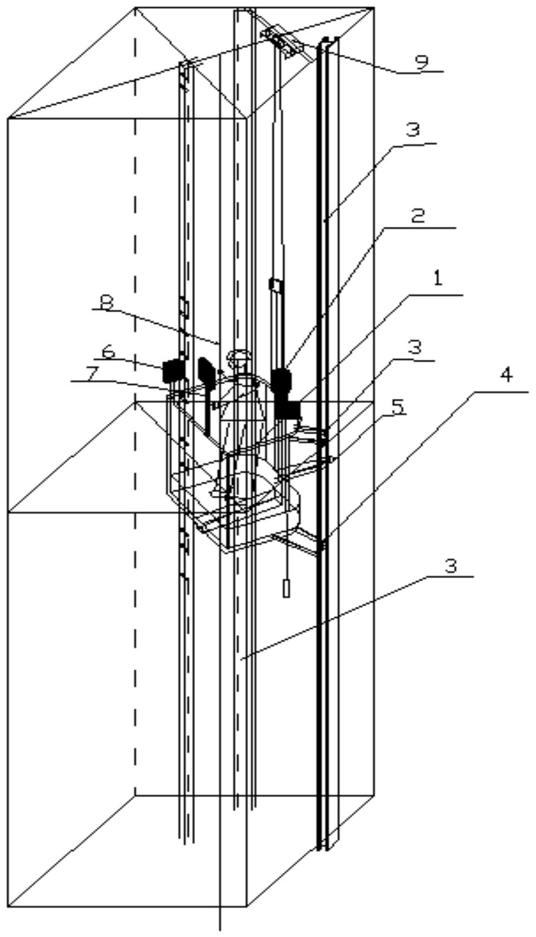

1.塔机司机攀登驾驶室专用电梯,包括塔机,所述塔机内部设有提升吊笼(1),其特征在于:所述提升吊笼(1)与所述塔机通过钢丝提升装置(2)连接固定,所述塔机内部对称安装有吊笼引导装置(3),所述吊笼引导装置(3)包括固定在塔机上的导向工字型钢管(301),所述提升吊笼(1)外侧通过支架固定有导轮(302),且所述导轮(302)沿着所述导向工字型钢管(301)垂直运动;所述提升吊笼(1)内部固定有操作平台(105),所述提升吊笼(1)上方安装有信号反馈装置(6)及智能匀速装置(7),并均与所述操作平台(105)电性连接;

所述提升吊笼(1)包括吊笼底板(101)、吊笼背板(104)并整体焊接固定,所述提升吊笼(1)左右侧分别设有吊笼左门(102)及吊笼右门(103),所述吊笼左门(102)、吊笼右门(103)上安装有弹簧门锁(106);

所述钢丝提升装置(2)包括设在所述塔机内部上方的安全钢丝绳(209)、提升钢丝绳(202)以及通过锚固螺钉(205)固定在所述吊笼背板(104)上的提升机(201),所述提升钢丝绳(202)固定在钢丝绳与塔吊固定装置(9)上,所述安全钢丝绳(209)与提升钢丝绳(202)固定装置焊接在塔吊上部第一个标准节顶部,所述吊笼底板(101)底面固定有底部承重条(203),所述底部承重条(203)与所述提升机(201)之间采用斜拉加固条(204)固连。

2.根据权利要求1所述的塔机司机攀登驾驶室专用电梯,其特征在于:所述提升机(201)上方安装有手动机械上下装置(206),并在所述安全钢丝绳(209)上安装设有安全锁(207),所述提升机(201)下方的所述安全钢丝绳(209)端部固定有安全重锤(208)。

3.根据权利要求1所述的塔机司机攀登驾驶室专用电梯,其特征在于:所述提升吊笼(1)上设有吊笼防坠装置(4),所述吊笼防坠装置(4)包括固定在所述提升吊笼(1)内底面上的防坠缓冲垫(401),提升吊笼(1)上方固定有上限位装置(402)并在所述提升吊笼(1)外侧底部固定有安全爪(403)。

4.根据权利要求1所述的塔机司机攀登驾驶室专用电梯,其特征在于:所述提升吊笼(1)上安装有防断绳装置(5),所述防断绳装置(5)包括钢丝绳导向装置(502),所述钢丝绳导向装置(502)包括被钢条焊接固定间距的两个滑轮,所述提升钢丝绳(202)曲线滑动在所述滑轮上,所述吊环(501)焊接固定在所述钢丝绳导向装置(502)上,所述吊笼背板(104)上固定有防坠机械臂(506),所述吊环(501)中穿插有斜拉绳(503)并固定在所述防坠机械臂(506)上构成绳扣(504),所述防坠机械臂(506)端部固连有防断绳急爪(505)。

5.根据权利要求1所述的塔机司机攀登驾驶室专用电梯,其特征在于:所述信号反馈装置(6)内部装有测速器和测高器,通过信息的及时反馈,根据指示灯(601)的明亮情况提醒司机整个提升吊笼(1)的状态。

6.根据权利要求1所述的塔机司机攀登驾驶室专用电梯,其特征在于:所述提升吊笼(1)中设有塔机司机防坠落安全装置(8),所述塔机司机防坠落安全装置(8)包括安全带,所述安全带延伸固定在所述安全钢丝绳(209)上。
