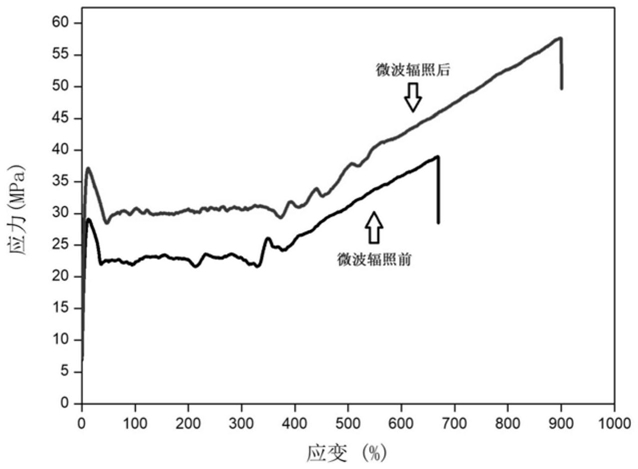

1.一种聚丙烯的改性方法，其特征在于，所述改性方法包括：采用石墨烯对聚丙烯进行改性制得复合材料，对所述复合材料进行微波照射处理。

2.根据权利要求1所述的聚丙烯的改性方法，其特征在于，所述微波照射的功率为450～1200W，所述微波照射的时间为30～900s。

3.根据权利要求1所述的聚丙烯的改性方法，其特征在于，所述复合材料通过所述石墨烯和含有β晶的聚丙烯挤出成型获得。

4.根据权利要求3所述的聚丙烯的改性方法，其特征在于，所述石墨烯与所述含有β晶的聚丙烯的质量比为0.01～0.5：100。

5.根据权利要求3所述的聚丙烯的改性方法，其特征在于，所述含有β晶的聚丙烯是通过以下方式获得：将聚丙烯和β晶成核剂共混挤出。

6.根据权利要求5所述的聚丙烯的改性方法，其特征在于，所述β晶成核剂与所述聚丙烯的质量比为0.01～0.1：100。

7.根据权利要求5所述的聚丙烯的改性方法，其特征在于，所述β晶成核剂包括TMB-5。

8.根据权利要求5所述的聚丙烯的改性方法，其特征在于，所述β晶成核剂在共混前处于干燥状态。

9.根据权利要求1所述的聚丙烯的改性方法，其特征在于，所述石墨烯包括还原氧化石墨烯。

10.一种聚丙烯材料，其特征在于，所述聚丙烯材料根据如权利要求1～9任一项所述的聚丙烯的改性方法制备得到。
