专利号: 2019106033904
申请人: 青田县祥正科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

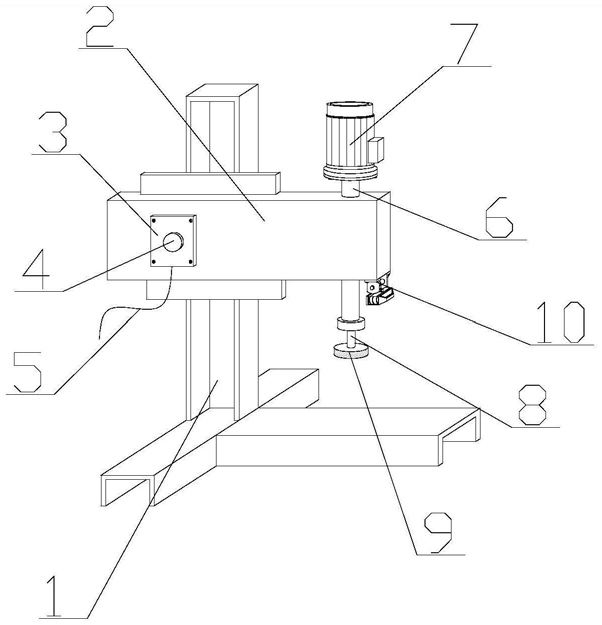

1.一种轴承加工用抛光机,包括架体(1)、支撑板(2)、控制面板(3)、开关(4)、电源线(5)、套管(6)、电机(7)、转杆(8)和砂轮(9),所述支撑板(2)后端与架体(1)进行焊接,所述控制面板(3)螺栓固定在支撑板(2)前侧左端,所述控制面板(3)前端和底端分别设置有开关(4)和电源线(5),所述支撑板(2)右端与套管(6)进行焊接,所述套管(6)顶部与电机(7)螺栓连接,所述电机(7)底端转子部固定安装有转杆(8),所述砂轮(9)固定安装在转杆(8)底端,所述支撑板(2)底侧右端与除屑装置(10)螺栓连接,所述电机(7)通过开关(4)与电源线(5)电连接; 其特征在于;还包括除屑装置(10),所述除屑装置(10)由L型架板(1001)、圆管(1002)、拉线(1003)、底框(1004)、拉槽(1005)、橡胶垫(1006)、刷体(1007)、便装机构(1008)、轴柱(1009)和卷簧(1010)组成,所述圆管(1002)前后两端转动安装在L型架板(1001)上,所述拉线(1003)顶端通过强力胶与圆管(1002)进行粘接,并且拉线(1003)底端缠绕固定在底框(1004)上,所述底框(1004)右端一体成型有用于施力的拉槽(1005),所述拉槽(1005)内壁右端粘接安装有橡胶垫(1006),所述刷体(1007)左右两端通过便装机构(1008)固定安装在底框(1004)上,所述L型架板(1001)内侧与圆管(1002)后端接触面中心处设置有突出的轴柱(1009),所述卷簧(1010)内端和外端分别固定安装在轴柱(1009)和圆管(1002)上,所述L型架板(1001)顶端螺栓固定在支撑板(2)上;所述便装机构(1008)由盘体(10081)、卡齿(10082)和螺杆(10083)组成,所述盘体(10081)外沿一体成型有突出的卡齿(10082),所述螺杆(10083)后端与盘体(10081)进行焊接,所述盘体(10081)外壁前端依次与刷体(1007)和底框(1004)螺纹连接;所述圆管(1002)前端穿过L型架板(1001)后设置有突出的圆柱状结构,所述L型架板(1001)内壁与圆管(1002)后端连接处设置有对应的凹槽结构;所述卡齿(10082)在盘体(10081)外沿上呈等距排列状分布,并且卡齿(10082)的突出长度大小为0.5mm;所述底框(1004)前后两侧设置有方形的凹槽,并且凹槽内壁设置有突出的防滑弧线;所述刷体(1007)紧密设置有竖直突出的刷毛结构,并且刷毛的长度大小均一致;所述拉槽(1005)内壁呈等边梯形状,所述橡胶垫(1006)外侧表面为光滑面。
