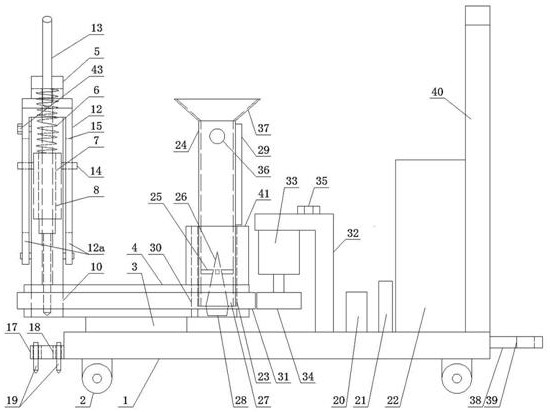

1.一种桥梁泄水孔疏通养护装置，包括底座，所述底座底部设置有滚轮，其特征在于：

所述底座上部通过回转支承转动设置有圆形承载板，且所述承载板的左端伸出所述底座左端，所述承载板的左侧上部设置用于对封堵桥梁泄水孔的堵塞物进行疏通的疏通机构，所述承载板的右侧上部设置用于对桥梁泄水孔边缘带的破损处进行修补的修补机构，所述底座上且位于所述承载板的右侧设置有用于自动驱动所述承载板旋转的驱动模块；

所述疏通机构包括设置在所述承载板左端上部的门型架，所述门型架内侧顶部通过弹性件悬挂设置有用于对封堵桥梁泄水孔的堵塞物中心进行钻孔的钻机，所述门型架的前后两内壁上沿竖向设置一对导轨，所述钻机的前后两侧分别设置一个贴板，所述贴板上沿竖向开设有与处于同侧的导轨相配合的滑槽，所述承载板上且位于所述门型架的下端开设有宽度与所述门型架内侧宽度相等的矩形孔，一对导轨的下端与所述矩形孔的下端相平齐，所述底座左端用于封堵物进行高压水流击碎与疏通的高压疏通模块，所述承载板上设置协同控制所述钻机升降和所述高压疏通模块启闭的联动控制模块；

所述联动控制模块包括通过铰接座转动设置在所述承载板上的倒U形架，所述倒U形架的顶部设置有操作手柄，所述门型架位于倒U形架的内侧，所述钻机的左右两侧分别水平设置有导向柱，所述倒U形架的两条支腿上分别沿其长度方向开设有与同侧导向柱相配合的长条形导向槽，所述门型架上且位于所述倒U形架的上方位置设置有用于接收所述倒U形架的挤压力的压力传感器，当操作手柄未施加操作力时倒U形架与所述压力传感器之间处于分离状态。

2.根据权利要求1所述的一种桥梁泄水孔疏通养护装置，其特征在于：所述高压疏通模块包括设置在所述底座左端的固定盘，所述固定盘上且位于所述钻机的正下方位置开设有允许所述钻机的钻头向下伸出的过孔，所述固定盘上且位于所述过孔的左右两侧对称设置一对喷嘴垂直朝下的高压水喷头，所述底座上且位于所述驱动模块的右侧设置有为所述高压水喷头提供高压水流的高压水泵，所述底座上且位于所述高压水泵的右侧设置有PLC控制器和为所述高压水泵提供水源的蓄水箱，当所述PLC控制器接收到所述压力传感器的压力信号后控制所述高压水泵向高压水喷头提供高压水流。

3.根据权利要求1所述的一种桥梁泄水孔疏通养护装置，其特征在于：所述修补机构包括开设在所述承载板右侧的圆孔，所述圆孔内滑动插设有用于倒入水泥砂浆的圆管形的料管，所述料管内通过多根连接杆设置有锥形导料体，所述锥形导料体底部与所述料管底部相平齐，且所述锥形导料体底部与所述料管的底部之间留有环形的出料口，所述锥形导料体底部设置有用于阻挡水泥砂浆滑入桥梁泄水孔内的堵头，所述料管外表面沿轴向设置有条形限位板，所述限位板的下端高于所述料管的下端，所述圆孔内壁上沿轴向开设有长槽；

当使用所述料管对桥梁泄水孔边缘带的破损处进行补水泥浆修补时，所述限位板向下穿过所述长槽以使得所述堵头刚好落入桥梁泄水孔内；当不使用所述修补机构时，将所述料管向上提拉使得所述限位板的下端高于所述承载板的顶面，并旋转所述料管以使得所述限位板下端落在所述承载板的顶面上。

4.根据权利要求1所述的一种桥梁泄水孔疏通养护装置，其特征在于：所述驱动模块包括设置在所述承载板圆周面上的轮齿，所述底座上且位于所述承载板的右侧位置设置有电机支架，所述电机支架上设置有驱动电机，所述驱动电机的输出轴上设置有与所述轮齿相配合的驱动齿轮，所述电机支架上设置有控制所述驱动电机启闭的按钮开关。

5.根据权利要求3所述的一种桥梁泄水孔疏通养护装置，其特征在于：所述料管上部外侧设置有用于提拉和旋转的把手。

6.根据权利要求3所述的一种桥梁泄水孔疏通养护装置，其特征在于：所述料管上部设置有喇叭形接料斗。

7.根据权利要求3所述的一种桥梁泄水孔疏通养护装置，其特征在于：所述钻机与料管以所述回转支承的回转中心为对称轴呈对称设置。

8.根据权利要求1所述的一种桥梁泄水孔疏通养护装置，其特征在于：所述弹性件为弹簧或者橡胶带。

9.根据权利要求3所述的一种桥梁泄水孔疏通养护装置，其特征在于：所述圆孔上部同轴心设置有内径与所述圆孔内径相等的支撑套，所述长槽上部贯穿至所述支撑套的上端面。
