专利号: 2019106097037
申请人: 扬州安泰威合金硬面科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

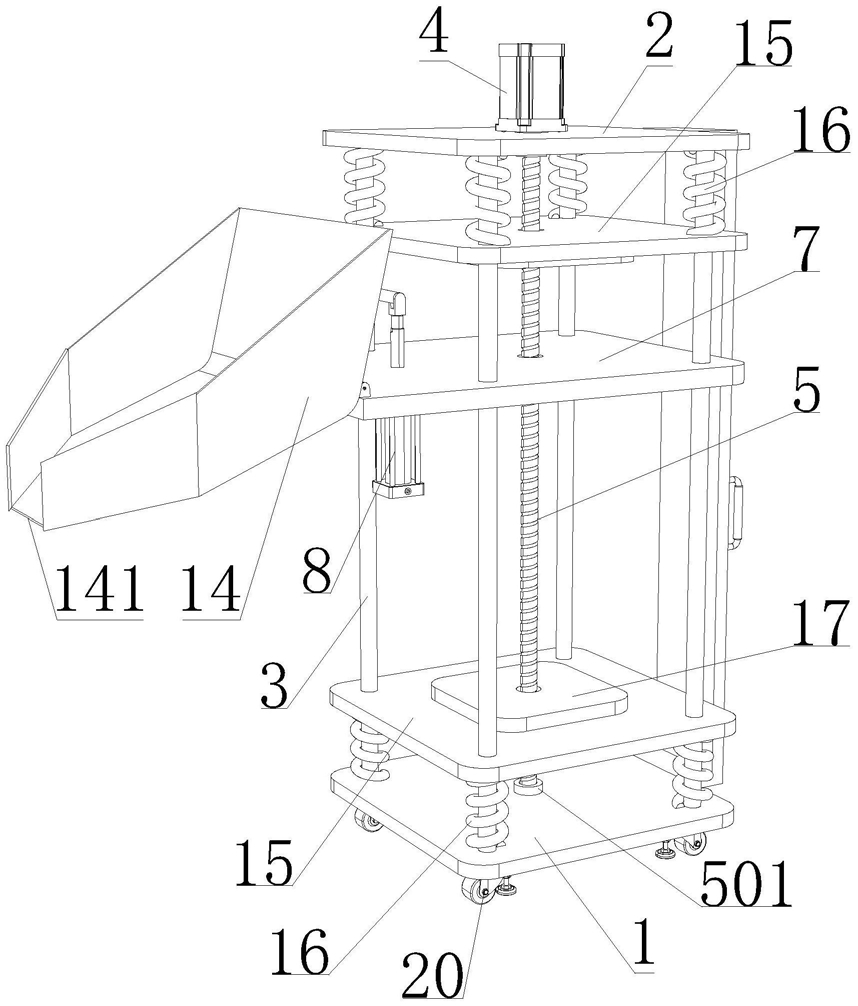

1.一种镍基合金粉末涂层熔炼炉投料装置,其特征在于,包括第一安装板(1)、第二安装板(2)、导向杆(3)、第一驱动装置(4)、丝杆(5)、凸台(501)、丝杆螺母(6)、移动板(7)、第二驱动装置(8)、第一连接台(9)、连接杆(10)、第二连接台(11)、光杆(12)、固定台(13)和料斗(14);

第一安装板(1)和第二安装板(2)由下至上并排设置;第一驱动装置(4)设置在第二安装板(2)上,且与丝杆(5)传动连接;丝杆(5)与凸台(501)转动连接,且与丝杆螺母(6)螺纹连接;凸台(501)设置在第一安装板(1)上;移动板(7)与丝杆螺母(6)连接,移动板(7)上设置有通孔(701);导向杆(3)竖直设置,导向杆(3)底端与第一安装板(1)连接,顶端与第二安装板(2)连接,导向杆(3)贯穿通孔(701),并与移动板(7)滑动连接,导向杆(3)并排设置有多个;第二驱动装置(8)设置在移动板(7)上,且与第一连接台(9)传动连接;连接杆(10)一端与第一连接台(9)转动连接,另一端与第二连接台(11)连接;第二连接台(11)与光杆(12)转动连接;光杆(12)与固定台(13)连接;固定台(13)设置在料斗(14)上;料斗(14)与移动板(7)转动连接,料斗(14)上设置有出料口(141)。

2.根据权利要求1所述的一种镍基合金粉末涂层熔炼炉投料装置,其特征在于,料斗(14)纵向尺寸沿远离固定台(13)方向逐渐减小。

3.根据权利要求1所述的一种镍基合金粉末涂层熔炼炉投料装置,其特征在于,还包括有缓冲组件;缓冲组件沿竖直方向关于导向杆(3)对称设置有两组,缓冲组件包括限位板(15)和弹性件(16);限位板(15)与导向杆(3)滑动连接;弹性件(16)设置在导向杆(3)外周;

位于下方的缓冲组件中的弹性件(16)顶端与该缓冲组件中的限位板(15)连接,底端与第一安装板(1)连接;位于上方的缓冲组件中的弹性件(16)顶端与第二安装板(2)连接,底端与与该缓冲组件中的限位板(15)连接;移动板(7)位于两组缓冲组件之间;丝杆(5)贯穿限位板(15)。

4.根据权利要求3所述的一种镍基合金粉末涂层熔炼炉投料装置,其特征在于,缓冲组件还包括有缓冲垫(17);缓冲垫(17)设置在限位板(15)上,且位于两组缓冲组件中的共两个限位板(15)之间;丝杆(5)贯穿缓冲垫(17)。

5.根据权利要求3或4所述的一种镍基合金粉末涂层熔炼炉投料装置,其特征在于,弹性件(16)为压缩弹簧。

6.根据权利要求1所述的一种镍基合金粉末涂层熔炼炉投料装置,其特征在于,第一安装板(1)底部设置有行走轮(20);行走轮(20)共设置有多个。

7.根据权利要求6所述的一种镍基合金粉末涂层熔炼炉投料装置,其特征在于,还包括有连接架(18);连接架(18)竖直设置,连接架(18)顶端与第二安装板(2)连接,底端与第一安装板(1)连接。

8.根据权利要求7所述的一种镍基合金粉末涂层熔炼炉投料装置,其特征在于,连接架(18)上设置有把手(19);把手(19)并排设置有多个。
