专利号: 2019106097395
申请人: 莆田市烛火信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

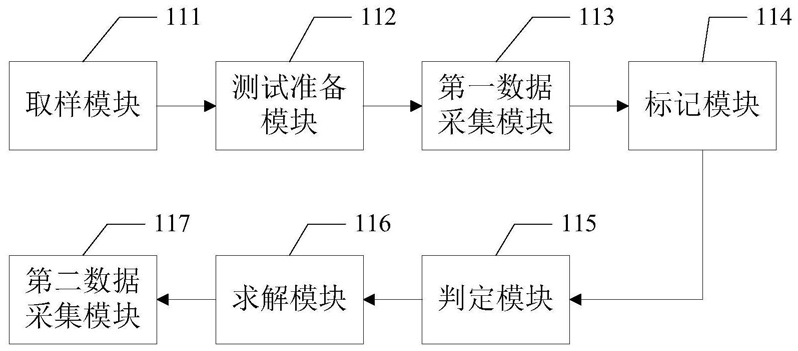

1.一种用于检测环氧树脂黏度的系统,其特征在于,所述系统包括测力装置,所述测力装置包括底座、支撑柱、横杆、测力计以及测试小球;所述支撑柱设置在所述底座上,所述横杆设置在所述支撑柱上方,所述测力计设置在所述横杆上;所述测力计的测力端通过细线连接所述测试小球,所述测力计用于检测所述测力计对所述测试小球的拉力;所述系统还包括:取样模块,用于取待检测的环氧树脂作为样本,放入干净干燥的容器内;

测试准备模块,用于将所述测试小球完全浸入所述环氧树脂内;所述测试小球的密度大于所述环氧树脂的密度;

第一数据采集模块,用于控制所述测试小球在所述环氧树脂内自上而下匀速运动,并采集所述测试小球在各个高度下,所述测力装置所测得的第一拉力T(1,i);所述i为所述环氧树脂内的高度编号,且所述高度编号i和所述高度编号i+1的高度差为固定值;所述i满足1≤i≤N,所述N为所述高度编号总个数,所述N为正整数,所述i为正整数;

第二数据采集模块,用于控制所述测试小球在所述环氧树脂内自下而上匀速运动,并采集所述测试小球在各个所述高度下,所述测力装置所测得的第二拉力T(2,i);

求解模块,用于根据所述第一拉力T(1,i)和第二拉力T(2,i),求解黏度阻力偏差度S;所述S满足: 所述m为所述测试小球的质量,所述g为重力加速度;所述F0为标准环氧树脂内测试小球匀速运动受到的黏度阻力;

判定模块,用于响应于所述黏度阻力偏差度S不满足预设的所述黏度阻力偏差度区间,则判定为不合格;响应于所述黏度阻力偏差度S满足预设的所述黏度阻力偏差度区间,则判定位合格;

标记模块,用于将所述环氧树脂按所述判定模块所判定的结果进行标记合格与不合格。

2.如权利要求1所述的一种用于检测环氧树脂黏度的系统,其特征在于,在所述取样模块中,将待检测的所述环氧树脂进行标号j,并在对应的所述样本标号j;所述j满足:1≤j≤M,所述j为正整数,所述M为正整数。

3.如权利要求1所述的一种用于检测环氧树脂黏度的系统,其特征在于,所述容器在每次测试完毕后,均要清洗干净并干燥。

4.如权利要求1所述的一种用于检测环氧树脂黏度的系统,其特征在于,所述支撑柱和所述底座之间设置有液压泵,所述液压泵固定安装在所述底座上,所述液压泵输出端连接所述支撑柱底部。

5.如权利要求1所述的一种用于检测环氧树脂黏度的系统,其特征在于,所述系统在密闭的空间内进行,且控制温度在0-10度。
