1.一种Si@Cu空心核壳复合材料的制备方法，其特征在于，包括以下步骤：(1)在Cu盐的水溶液中加入纳米硅颗粒，搅拌均匀得到Si和Cu盐的混合液A，纳米硅与铜盐的质量比为2:1～10；

(2)将步骤(1)中的混合液A的温度调节至20℃-60℃，向该混合液A中缓慢加入碱性水溶液，出现蓝色浆状物，标志Cu(OH)2沉积在硅纳米颗粒表面；

(3)加入过量的浓度为0.5mol/L-4mol/L的葡萄糖溶液还原硅表面的Cu(OH)2，控制温度为30℃-35℃，保温40-60min至砖红色,过滤干燥即得Si@Cu2O复合材料；

(4)将Si/Cu2O加水配制成悬浮液，升温至65℃-70℃，加入质量浓度为1g/L的烯丙基硫脲水溶液，反应5-30min，得混合液B，其中，烯丙基硫脲与Cu(I)形成络合离子[Cux(ATU)y]n+；

(5)向混合液B加入过量的还原剂搅拌30-60min，将产物用去离子水洗涤数次，即得Si@Cu空心核壳复合材料。

2.根据权利要求1所述的一种Si@Cu空心核壳复合材料的制备方法，其特征在于：所述步骤(1)中，所述纳米硅颗粒的粒径为20-150nm。

3.根据权利要求1所述的一种Si@Cu空心核壳复合材料的制备方法，其特征在于：所述步骤(1)中，铜盐为硫酸铜、氯化铜、醋酸铜或硝酸铜。

4.根据权利要求1所述的一种Si@Cu空心核壳复合材料的制备方法，其特征在于：所述步骤(2)中，碱性水溶液为NaOH水溶液或氨水溶液，碱性水溶液中的OH-与Cu盐的摩尔比为

2:1。

5.根据权利要求1所述的一种Si@Cu空心核壳复合材料的制备方法，其特征在于：所述步骤(5)中，还原剂为甲醛、水合肼、硼氢化钾、抗坏血酸或次磷酸钠。

6.根据权利要求1所述的一种Si@Cu空心核壳复合材料的制备方法，其特征在于：所述步骤(4)中，烯丙基硫脲水溶液与Si@Cu2O复合材料的体积质量比为：1ml:100-150mg。

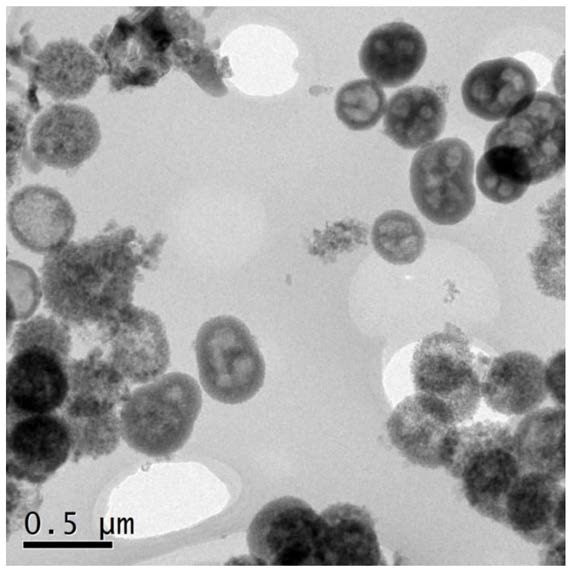

7.由权利要求1-6中任一项制备所得的一种Si@Cu空心核壳复合材料。
