1.一种露天矿内排土场隔水层重塑材料，其特征在于：该材料为泥岩地聚合物，它包括水、凝胶、激发剂、标准砂；所述凝胶包括泥岩、矿渣和赤泥混合而成，其中凝胶总重量为Q，泥岩组分质量为30％-70％Q，矿渣组分质量为15％-50％Q，赤泥组分质量为15％-20％Q；所述激发剂掺量为0.1-0.2Q，水与凝胶材料质量比为0.5:1，凝胶材料与标准砂质量比为1:1。

2.根据权利要求1所述的露天矿内排土场隔水层重塑材料，其特征在于：所述的泥岩为直接从露天矿排土场收集研磨破碎成为1mm的粉状泥岩；

所述矿渣为发电厂煤矿燃烧后的废渣，在100℃下烘干24小时后研磨成粉；

所述赤泥为铝厂排放的赤泥，经碾磨成粉状；

所述激发剂为由工业水玻璃和氢氧化钠制成的模数为1的碱性激发剂；

所述标准砂为ISO标准砂。

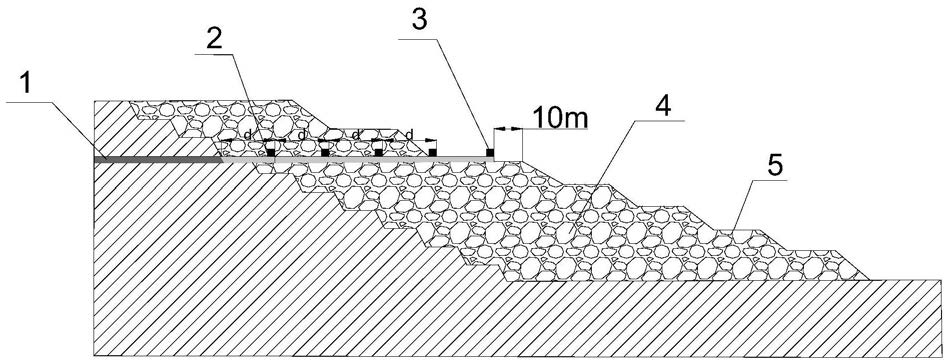

3.一种使用上述权利要求所述露天矿内排土场隔水层重塑材料的露天矿内排土场隔水层重塑方法，其特征在于步骤如下：A、根据露天矿原始隔水层(1)的层位确定重塑隔水层(2)的层位，根据重塑隔水层(2)的层位算出重塑隔水层(2)需要的抗压强度；

B、计算出重塑隔水层(2)的抗压强度理论值，并根据重塑隔水层(2)的抗压强度理论值进行重塑材料的配，验证使用的配比是否满足抗压强度，同时保证配比出的重塑隔水层(2)满足渗透系数小于0.001m/d，反复进行配比试验从而找出效果最佳的配比；

C、当露天矿内排土场(4)的内排填充高度接近原始隔水层(1)时，对露天矿内排土场进行压实，尽量保证压实面水平；

D、根据原始隔水层(1)的厚度，在露天矿内排土场水平压实面上搭建相同高度筑路模具，均匀浇筑最佳配比的重塑材料，振捣并抹平；

E、1个小时后对凝固后的形成的重塑隔水层(2)重塑材料进行盖土工布洒水养护；

F、24小时后，去掉土工布，完成重塑隔水层(2)的施工。

4.根据权利要求3所述的一种露天矿内排土场隔水层重塑方法，其特征在于：在排土场设置的重塑隔水层(2)处形成的台阶上部平盘外侧留设10m安全施工距离。

5.根据权利要求3所述的一种露天矿内排土场隔水层重塑方法，其特征在于：在重塑隔水层(2)的外侧设置有高度为1.5m的防渗墙(3)。
