1.一种超亲水性的氧化锌纳米球的制备方法，其特征在于，包括步骤：1、将二水合醋酸锌溶于无水乙醇中，密封搅拌，形成澄清溶液A；2、将氢氧化钠溶于无水乙醇中，密封搅拌，形成澄清溶液B，并将所述溶液A与所述溶液B混合形成溶液C；3、将二水合柠檬酸钠溶于蒸馏水或去离子水中，加入所述溶液C中，形成近乎澄清的胶状溶液D；4、将所述溶液D置于反应釜中，再将反应釜加热，将得到的产物进行离心、水洗、醇洗并烘干。

2.根据权利要求1所述的超亲水性的氧化锌纳米球的制备方法，其特征在于，所述步骤

1中二水合醋酸锌与无水乙醇的重量份数比为5︰1000～6︰1000。

3.根据权利要求1所述的超亲水性的氧化锌纳米球的制备方法，其特征在于，所述步骤

2中氢氧化钠与无水乙醇的重量份数比为9︰40000～11︰40000。

4.根据权利要求1所述的超亲水性的氧化锌纳米球的制备方法，其特征在于，所述步骤

3中二水合柠檬酸钠溶于蒸馏水或去离子水的重量份数比为9︰375～11︰375。

5.根据权利要求1所述的超亲水性的氧化锌纳米球的制备方法，其特征在于，所述步骤

2中所述溶液A与所述溶液B混合时按所述溶液A与所述溶液B中各自的无水乙醇的重量份数

1︰1混合，所述步骤3中得到溶液D时按步骤2中的氢氧化钠与步骤3中的二水合柠檬酸钠重量份数比2︰1制备。

6.根据权利要求1所述的超亲水性的氧化锌纳米球的制备方法，其特征在于，所述步骤

4中反应釜加热温度为120～150℃，反应时间为3～24小时。

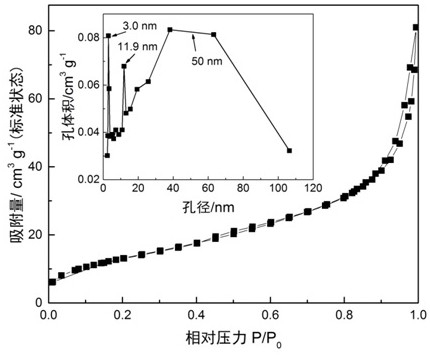

7.根据权利要求1所述的超亲水性的氧化锌纳米球的制备方法，其特征在于，所制得的氧化锌纳米球无需紫外光照射即具有超亲水性，所述氧化锌纳米球的直径为150～800nm。
