专利号: 2019106149099
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

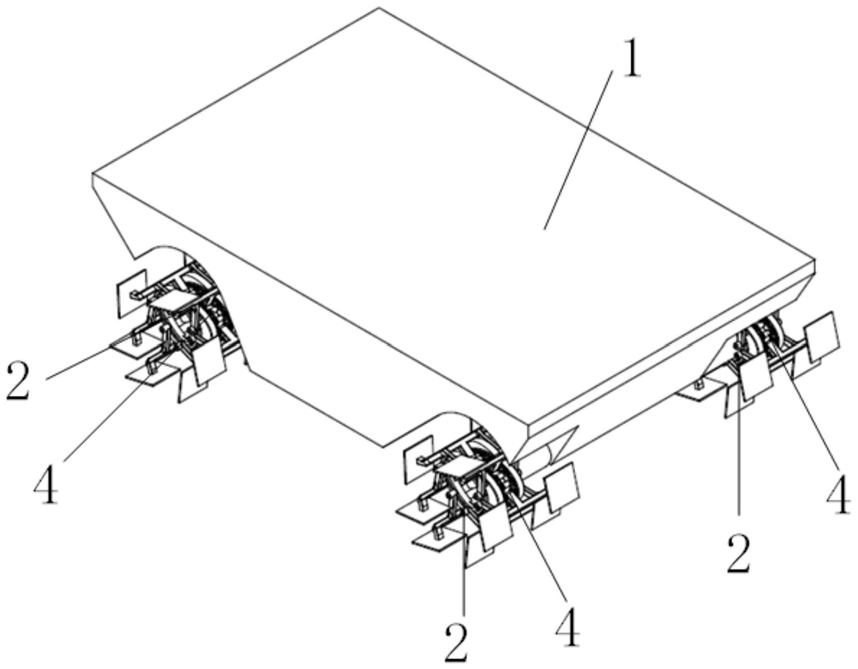

1.一种仿生履足式水陆两栖车,其特征在于:包括两栖车车体,两栖车车体底部对称安装有多个可水陆两栖使用的推进器。

2.根据权利要求1所述的一种仿生履足式水陆两栖车,其特征在于:所述推进器包括电机,电机的输出轴通过链轮轴与链轮连接,链轮上连接有链条,链条与足式履带机构连接;

足式履带机构还与导向机构配合。

3.根据权利要求2所述的一种仿生履足式水陆两栖车,其特征在于:所述导向机构包括轨道机架,轨道机架上平行设有导轨支架A和导轨支架B,导轨支架A与导轨支架B正对的一侧分别设有环形的导向轨道A,导轨支架A和导轨支架B背离的一侧分别设有环形的导向轨道B,导向轨道A和导向轨道B对足式履带机构上的脚掌足具有导向作用。

4.根据权利要求3所述的一种仿生履足式水陆两栖车,其特征在于:所述足式履带机构包括六个平行设置的脚掌足,每个脚掌足包括脚掌支架,脚掌支架的两端分别对称设有脚掌,脚掌支架的中部设有支座A,支座A与链条连接,支座A的相对两侧分别设有支座B,支座B固定在脚掌支架上,支座B内穿插有转销B,两个支座B上的转销B相对设置。

5.根据权利要求4所述的一种仿生履足式水陆两栖车,其特征在于:所述链条包括滚子,每两个滚子为一组,相邻两组滚子之间设有一个脚掌足,每个滚子与每个脚掌足上的支座A内均穿插有转销A,且滚子和支座A均位于转销A的中部,滚子和支座A的两端分别设有内链板,内链板通过转销A连接每相邻的两个滚子和支座A;内链板的外部设有外链板,外链板通过转销A连接每相邻的两个内链板,链轮与链条构成链传动,由电机通过链传动驱动脚掌足运转。

6.根据权利要求5所述的一种仿生履足式水陆两栖车,其特征在于:所述转销A与转销B平行设置,转销A的两端分别与两个导向轨道A配合,两个转销B的自由端端部分别对应与两个导向轨道B配合;导向轨道A和导向轨道B分别对转销A和转销B具有导向作用。
