专利号: 2019106177830
申请人: 朱泽鹏
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

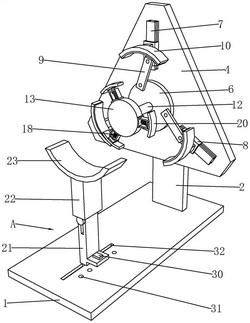

1.一种五金管件切割用操作台,包括支撑平台,其特征在于:所述支撑平台上分别设有支架和升降架,所述支架上设有安装板,所述安装板上分别设有转动气缸、转盘和固定导轨,所述转动气缸连接所述转盘,所述固定导轨以所述转盘为中心环绕分布,所述固定导轨上滑动连接有导向块,所述导向块与所述转盘之间连接有传动杆,所述传动杆连接在所述转盘的偏心位置上,所述固定导轨上设有弧形夹板,所述转盘的中心设有固定杆,所述固定杆的一端设有定位盘,所述定位盘上环绕分布有弹性座,所述弹性座上设有弧形压板,所述升降架靠近所述定位盘,所述升降架的顶端设有弧形托板,所述升降架包括包括支柱和滑套,所述滑套滑动在所述支柱上,所述支柱上连接有限位机构,所述限位机构限制所述滑套滑动,所述弧形托板设于所述滑套的顶端,所述限位机构包括端头螺杆和固定螺帽,所述支柱上设有条形通槽,所述端头螺杆的一端穿过所述条形通槽,所述固定螺帽连接所述端头螺杆的一端,所述端头螺杆的端头与所述滑套的底部接触。

2.根据权利要求1所述的一种五金管件切割用操作台,其特征在于:所述支柱滑动连接在所述支撑平台上,所述支柱的一侧设有固定板,所述固定板上螺纹连接有限位销,所述支撑平台上等距分布有定位孔,所述定位孔与所述限位销相对应。

3.根据权利要求2所述的一种五金管件切割用操作台,其特征在于:所述支撑平台上设有T型凹槽,所述支柱的底部设有T型滑块,所述T型滑块位于所述T型凹槽内。

4.根据权利要求1所述的一种五金管件切割用操作台,其特征在于:所述弹性座包括U型块、安装块、固定销和压簧,所述U型块设于所述安装块上,所述固定销穿过所述U型块,所述固定销的一端设有挡片,所述挡片位于所述U型块内,所述压簧设于所述挡片与所述安装块之间,所述弧形压板设于所述固定销的另一端,所述安装块设于所述定位盘的外圆周上。

5.根据权利要求4所述的一种五金管件切割用操作台,其特征在于:所述固定销的一端通过延伸块连接所述弧形压板。

6.根据权利要求1所述的一种五金管件切割用操作台,其特征在于:所述弧形夹板的内侧设有保护垫。

7.根据权利要求1所述的一种五金管件切割用操作台,其特征在于:所述弧形夹板与所述固定导轨之间设有加固块。
