专利号: 201910619302X
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

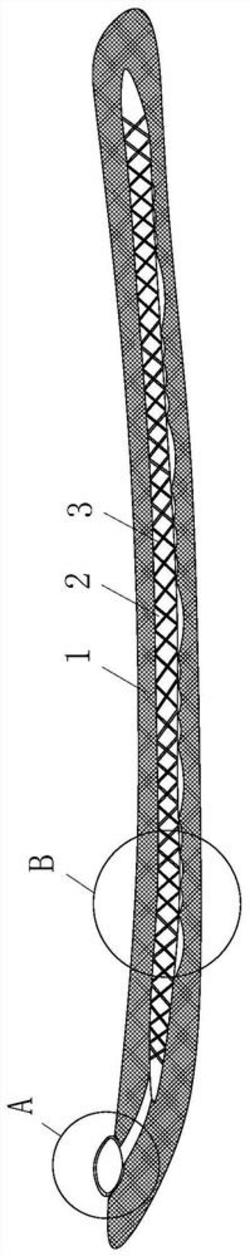

1.一种减震透气鞋垫,包括具有透气性的鞋垫本体(1),其特征在于,所述鞋垫本体(1)内设置有沿其长度方向延伸的空腔(2),所述空腔(2)内设置有外层包覆有橡胶滤膜的瓦楞纸芯(3);

所述瓦楞纸芯(3)的上端和下端分别连接于所述空腔(2)的顶部和底部,所述瓦楞纸芯(3)的宽度与所述空腔(2)的宽度相同,所述空腔(2)内的底部沿其长度方向排列设置有多个弧形槽;

所述鞋垫本体(1)上对应脚趾关节位置设置有滑动槽(7),所述鞋垫本体(1)上位于所述滑动槽(7)的位置设置有气囊(6),所述气囊(6)固接于所述鞋垫本体(1)上并贯穿所述滑动槽(7)连通于所述空腔(2)。

2.根据权利要求1所述的减震透气鞋垫,其特征在于,所述弧形槽包括:一号槽(4)和二号槽(5),相邻两个所述一号槽(4)之间设置有至少三个所述二号槽(5)。

3.根据权利要求2所述的减震透气鞋垫,其特征在于,所述一号槽(4)的长度为二号槽(5)的长度的1.5‑2.5倍,所述一号槽(4)的深度为二号槽(5)的深度的1.5‑2.5倍。

4.根据权利要求1所述的减震透气鞋垫,其特征在于,所述瓦楞纸芯(3)的截面为多个沿所述鞋垫本体(1)长度方向延伸且依次连接的菱形框(9)。

5.根据权利要求4所述的减震透气鞋垫,其特征在于,所述菱形框(9)内设置有弹性橡胶件。

6.根据权利要求5所述的减震透气鞋垫,其特征在于,所述弹性橡胶件包括:呈人字形分布且固接于所述菱形框(9)内顶部的上弹性件,呈倒人字形分布且固接于所述菱形框(9)内底部的下弹性件,所述上弹性件底端和下弹性件的顶端相互固接。

7.根据权利要求6所述的减震透气鞋垫,其特征在于,所述上弹性件和下弹性件均为橡胶弹片(10)。

8.根据权利要求4所述的减震透气鞋垫,其特征在于,所述菱形框(9)的上侧面上设置有多个一号气孔(11),所述菱形框(9)的下侧面上设置有多个二号气孔(12)。

9.根据权利要求8所述的减震透气鞋垫,其特征在于,所述一号气孔(11)比二号气孔(12)小0.5‑1mm。

10.根据权利要求1所述的减震透气鞋垫,其特征在于,所述气囊(6)包括一号橡胶膜(61)和二号橡胶膜(62),并由所述一号橡胶膜(61)和二号橡胶膜(62)上下拼接而成,所述一号橡胶膜(61)的弹性小于二号橡胶膜(62)的弹性。
