1.一种镍铝铬钽三元近共晶合金的制备方法，其特征在于，该镍铝铬钽三元近共晶合金组成按照原子百分比为NiAl-33Cr-xTa，其中4.0≤x≤4.5；

具体按照以下步骤实施：

步骤1，按照合金的原子百分比称取原料；

步骤2，对步骤1中称取的原料进行预处理；

步骤3，对Al和Cr的补偿量进行计算并称量相应原料；

步骤4，熔炼，制备镍铝铬钽三元近共晶合金；

步骤1具体为，按照NiAl-33Cr-xTa的原子百分比称取Ni块、Al块、Cr片和Ta片，其中4.0≤x≤4.5，Ni、Al等原子比。

2.根据权利要求1所述的镍铝铬钽三元近共晶合金的制备方法，其特征在于，所述Ni块纯度为99.9～99.96wt％，Al块纯度为99.9～99.99wt％，Cr片的纯度为99.7～99.9wt％，Ta片的纯度为99.9～99.95wt％。

3.根据权利要求1所述的镍铝铬钽三元近共晶合金的制备方法，其特征在于，所述步骤

2具体为，对Ta片、Ni块进行打磨，并对Al块进行酸洗以去掉原材料表面的氧化皮，其中酸洗液按照浓HCl和H2O体积比0.9～1.1:1进行配比。

4.根据权利要求1所述的镍铝铬钽三元近共晶合金的制备方法，其特征在于，所述步骤

3具体为，对Al质量补偿2.9～3.1wt％，Cr质量需补偿0.45～0.55wt％。

5.根据权利要求1所述的镍铝铬钽三元近共晶合金的制备方法，其特征在于，所述步骤

4具体为：

步骤4.1，初次熔炼，将步骤1和步骤3中称取的待熔炼的金属放入水冷铜坩埚内，将电弧炉工作腔抽真空至6.0×10-3Pa～7.0×10-3Pa，再通入高纯惰性气体作为保护气体，开始熔炼，首先熔炼步骤1和步骤3所述的原料混合物，待混合物全部熔化，开启电磁搅拌，6～

9min后，待金属液冷却成固态，得到初次熔炼的合金锭；

步骤4.2，通过机械手将合金锭在坩埚内进行翻转，然后开始再次熔炼，熔化电流为400～450A，待全部熔化，开启电磁搅拌，搅拌所需电流为8～12A，保持6～9min后，待金属液冷却成固态，得到合金锭；

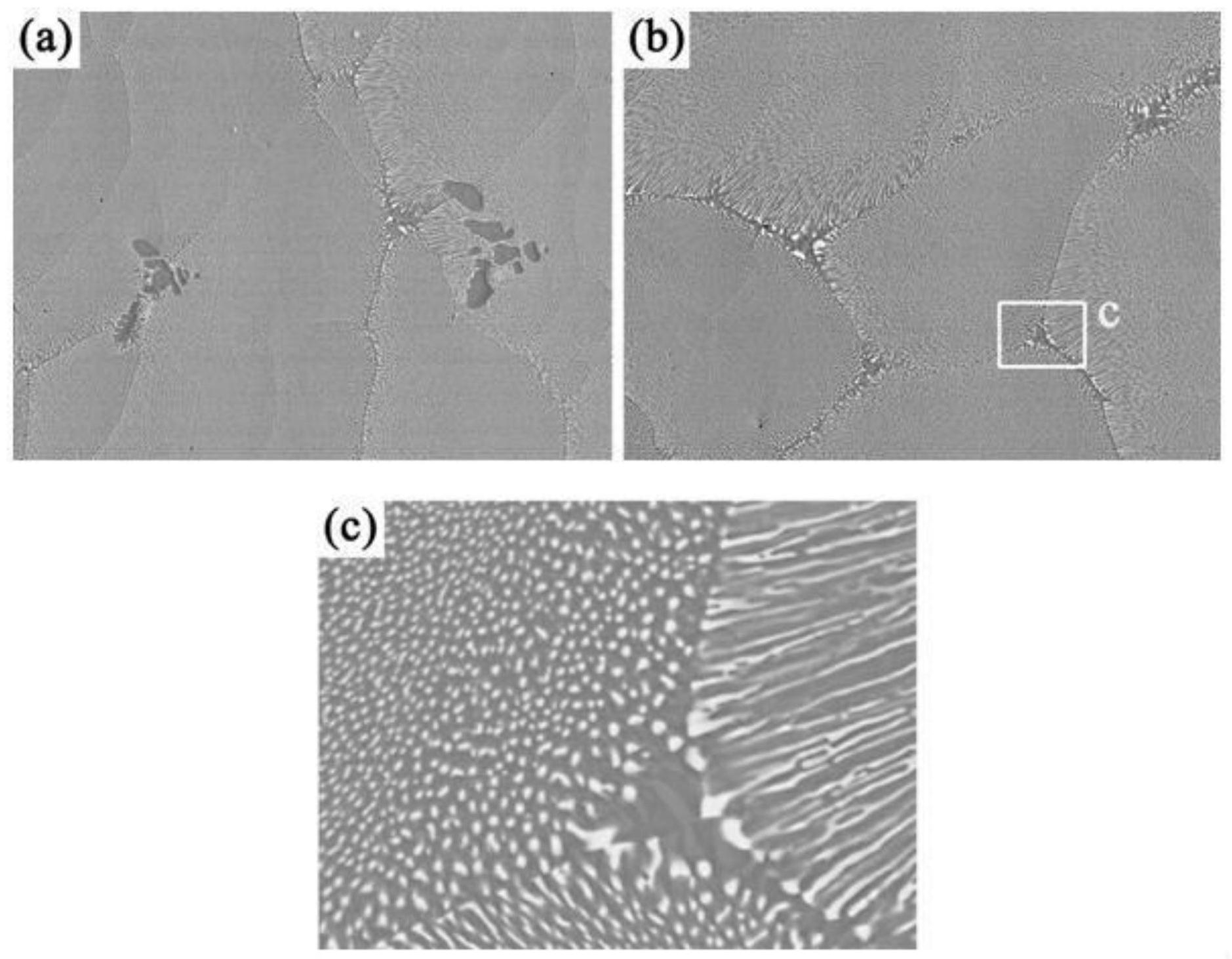

步骤4.3，重复步骤4.2三次，最终得到组织成分均匀的镍铝铬钽三元近共晶合金的合金锭。

6.根据权利要求5所述的镍铝铬钽三元近共晶合金的制备方法，其特征在于，所述步骤

4.1的具体熔炼参数为，熔化电流为400～450A，搅拌所需的电流为8～12A。
