专利号: 2019106196653
申请人: 丽水市正明机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

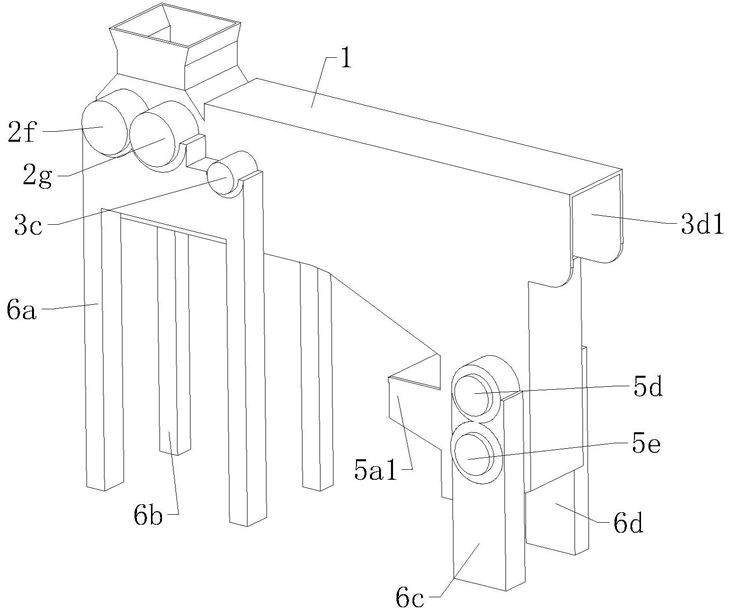

1.一种从建筑废料中分类回收金属的设备,其特征在于:包括外壳(1)、破碎机构(2)、分类机构(3)、传送机构(4)、分离机构(5)和支撑机构(6),外壳(1)与破碎机构(2)固定连接,破碎机构(2)竖直设置,破碎机构(2)上端为敞口结构,破碎机构(2)一侧与分类机构(3)连接,破碎机构(2)下方有传送机构(4),传送机构(4)水平设置,传送机构(4)两侧与外壳(1)连接,传送机构(4)一端与破碎机构(2)连接,传送机构(4)远离破碎机构(2)的一端与分类机构(3)连接,分类机构(3)与外壳(1)固定连接,分离机构(5)竖直设置,分离机构(5)两侧与外壳(1)进行连接,分离机构(5)上端与分类机构(3)连接,支撑机构(6)竖直设置,支撑机构(6)上端与外壳(1)进行固定连接,破碎机构(2)包括进料室(2a)、破碎室(2b)、出料室(2c)、第一破碎轮(2d)、第二破碎轮(2e)、第一电机(2f)、第二电机(2g)、通口(2j)、第一漏斗板(2h)和第二漏斗板(2i),进料室(2a)位于破碎机构(2)上端,破碎室(2b)上端与进料室(2a)连接,破碎室(2b)下端与出料室(2c)连接,第一电机(2f)和第二电机(2g)均水平设置,第一电机(2f)和第二电机(2g)均与支撑机构(6)连接,第一破碎轮(2d)和第二破碎轮(2e)均水平设置,第一电机(2f)输出端与第一破碎轮(2d)连接,第二电机(2g)输出端与第二破碎轮(2e)连接,第一破碎轮(2d)和第二破碎轮(2e)均位于破碎室(2b)内,第一漏斗板(2h)位于第一破碎轮(2d)下方,第二漏斗板(2i)位于第二破碎轮(2e)下方,第一漏斗板(2h)与破碎室(2b)内壁固定连接,第二漏斗板(2i)与破碎室(2b)内壁固定连接,通口(2j)位于第一漏斗板(2h)和第二漏斗板(2i)之间,分类机构(3)包括第一斜板(3a)、吸附叶片(3b)和第三电机(3c),第三电机(3c)水平设置,第三电机(3c)与支撑机构(6)连接,第三电机(3c)输出端与吸附叶片(3b)连接,第一斜板(3a)呈倾斜设置,第一斜板(3a)靠近吸附叶片(3b)的一端高,第一斜板(3a)远离吸附叶片(3b)的一端低。

2.根据权利要求1所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述分类机构(3)还包括第一分类室(3d)、第二分类室(3e)和第二斜板(3f),第二斜板(3f)位于第一斜板(3a)下方,第二斜板(3f)呈倾斜设置,第二斜板(3f)靠近传送机构(4)的一端高,第二斜板(3f)远离传送机构(4)低,第一分类室(3d)位于第一斜板(3a)上方,第二分类室(3e)位于第一斜板(3a)和第二斜板(3f)之间。

3.根据权利要求2所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述传送机构(4)包括传送皮带(4a),传送皮带(4a)水平设置,传送皮带(4a)一端位于第一漏斗板(2h)和第二漏斗板(2i)下方,传送皮带(4a)远离第一漏斗板(2h)的一端位于吸附叶片(3b)和第一斜板(3a)下方,传送皮带(4a)靠近第一斜板(3a)一端的下方与第二斜板(3f)连接。

4.根据权利要求3所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述分离机构(5)包括分离室(5a)、第一风轮(5b)、第二风轮(5c)、第四电机(5d)和第五电机(5e),分离室(5a)竖直设置,分离室(5a)上端与第二分类室(3e)连接,第一风轮(5b)和第二风轮(5c)均水平设置,第一风轮(5b)和第二风轮(5c)均位于分离室(5a)内,第一风轮(5b)位于第二风轮(5c)上方,第四电机(5d)和第五电机(5e)均水平设置,第四电机(5d)位于第五电机(5e)上方,第四电机(5d)输出端与第一风轮(5b)连接,第五电机(5e)输出端与第二风轮(5c)连接,第四电机(5d)和第五电机(5e)均与支撑机构(6)固定连接。

5.根据权利要求4所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述支撑机构(6)包括第一支撑架(6a)、第二支撑架(6b)、第一支撑柱(6c)和第二支撑柱(6d),第一支撑架(6a)和第二支撑架(6b)均竖直设置,第一支撑架(6a)上端与第一电机(2f)、第二电机(2g)和第三电机(3c)连接,第二支撑架(6b)上端与外壳(1)固定连接,第一支撑柱(6c)和第二支撑柱(6d)均竖直设置,第一支撑柱(6c)上端与第四电机(5d)和第五电机(5e)固定连接,第二支撑柱(6d)上端与外壳(1)固定连接。

6.根据权利要求5所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述进料室(2a)设置有进料口(2a1),进料口(2a1)位于进料室(2a)上端,进料口(2a1)为矩形。

7.根据权利要求6所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述第一漏斗板(2h)上设置有挡板(2h1),挡板(2h1)竖直设置,挡板(2h1)沿第一漏斗板(2h)宽度方向延伸,挡板(2h1)与第一漏斗板(2h)固定连接,挡板(2h1)下方与传送皮带(4a)接触。

8.根据权利要求7所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述第一斜板(3a)上设置有若干限位槽(3a1),限位槽(3a1)位于第一斜板(3a)靠近吸附叶片(3b)的一端,限位槽(3a1)沿第一斜板(3a)长度方向延伸,限位槽(3a1)长度小于第一斜板(3a)长度,若干限位槽(3a1)沿第一斜板(3a)宽度方向均匀分布。

9.根据权利要求8所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述第一分类室(3d)上设置有第一出口(3d1),第一出口(3d1)位于第一分类室(3d)远离吸附叶片(3b)一端。

10.根据权利要求9所述的一种从建筑废料中分类回收金属的设备,其特征在于:所述分离室(5a)上设置有第二出口(5a1)和第三出口(5a2),第二出口(5a1)位于分离室(5a)远离第一风轮(5b)和第二风轮(5c)一侧的侧壁上,第三出口(5a2)位于分离室(5a)底部。
