1.一种井下滑套开关器计数机构，与开关器连接，所述开关器，包括执行机构，所述执行机构用于打开目的压裂层的所述滑套；其特征在于，包括：旋转位移计数机构及驱动机构；

在所述开关器通过每一级所述滑套的凸台时，所述旋转位移计数机构，用于产生固定距离的直线位移量；

所述位移量及所述目的压裂层的层数，用于计算并预设所述旋转位移计数机构的总位移量；

所述旋转位移计数机构将预设的所述总位移量执行完毕，用于触发所述开关器的执行机构；

所述驱动机构，用于驱动所述旋转位移计数机构产生所述固定距离的所述直线位移量。

2.根据权利要求1所述的一种井下滑套开关器计数机构，其特征在于：所述计算的公式为所述位移量乘以（所述目的压裂层的层数-1）。

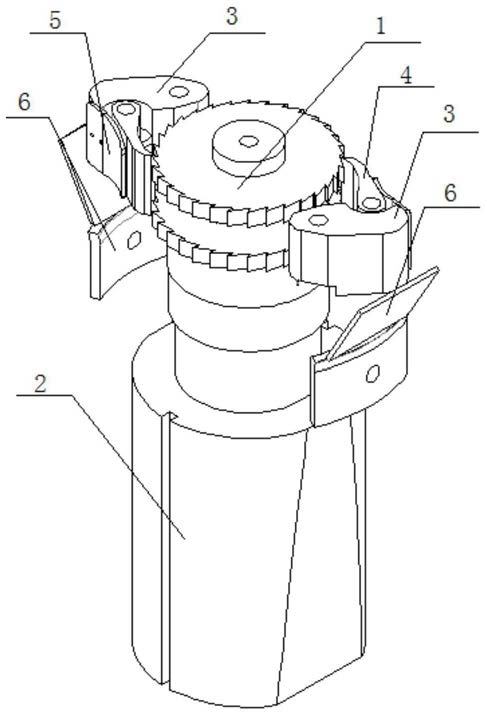

3.根据权利要求1所述的一种井下滑套开关器计数机构，其特征在于：所述旋转位移计数机构，包括：棘轮轴（1）和棘轮套（2）；

所述棘轮套（2）与所述棘轮轴（1）同轴螺纹连接；

所述棘轮轴（1）同轴可转动连接于所述开关器内；

所述棘轮套（2）与所述开关器之间连接直线滑动导轨机构；

所述滑动导轨机构，用于所述棘轮套（2）的位移导向，及限制所述棘轮套（2）轴向旋转；

对所述棘轮轴（1）施加固定旋转扭矩；

所述固定旋转扭矩，用于驱动所述棘轮轴（1）旋转固定角度；

所述棘轮轴（1）旋转固定角度，用于驱动所述棘轮套（2）沿所述滑动导轨机构移动所述固定距离。

4.根据权利要求3所述的一种井下滑套开关器计数机构，其特征在于：所述驱动机构，包括：推动旋转机构；

所述推动旋转机构，用于向所述棘轮轴（1）施加固定旋转扭矩。

5.根据权利要求4所述的一种井下滑套开关器计数机构，其特征在于：所述推动旋转机构，包括：棘轮齿（1-3）、棘轮爪（4）及推块（3）；

所述棘轮齿（1-3）设置在所述棘轮轴（1）上；

所述推块（3）轴连接在所述开关器上；

所述棘轮爪（4）与所述推块（3）连接；

所述棘轮爪（4）与所述棘轮齿（1-3）构成棘轮机构；

向所述推块（3）施加所述固定旋转扭矩；

所述固定旋转扭矩，用于驱动所述推块（3）带动所述棘轮爪（4）转动；

所述棘轮爪（4）转动，用于将所述固定旋转扭矩通过所述棘轮齿（1-3）传递给所述棘轮轴（1）。

6.根据权利要求5所述的一种井下滑套开关器计数机构，其特征在于：所述推块（3）上连接有弹片（5）；

所述弹片（5），其自由端压在所述棘轮爪（4）的外侧，用于向所述棘轮爪（4）施加压力；

所述压力，用于防止所述棘轮爪（4）从所述棘轮齿（1-3）上脱开。

7.根据权利要求5所述的一种井下滑套开关器计数机构，其特征在于：所述驱动机构，还包括：启动旋转机构；

所述启动旋转机构，用于向所述推块（3）施加所述固定旋转扭矩。

8.根据权利要求7所述的一种井下滑套开关器计数机构，其特征在于：所述启动旋转机构，包括：挤压板（6）；

所述挤压板（6）斜贴在所述推块（3）的外侧面，并对称固定在所述开关器的两侧；

两个所述挤压板（6）间的距离大于所述滑套的凸台的直径；

在所述开关器经过所述滑套的凸台时，两个所述挤压板（6）受所述凸台挤压；

所述挤压，用于所述凸台向所述挤压板（6）施加所述固定旋转扭矩；

所述挤压板（6），用于将所述固定旋转扭矩传递给所述推块（3）。

9.根据权利要求3-8任一项所述的一种井下滑套开关器计数机构，其特征在于：所述滑动导轨机构，包括：凸轨（8-2）及矩形槽（2-1）；

所述凸轨（8-2）固定在所述开关器内；

所述矩形槽（2-1）设置在所述棘轮套（2）的外壁上；

所述凸轨（8-2）与所述矩形槽（2-1）滑动连接。
