1.一种利用龙虾壳制备柔性屏透明衬底膜的方法，其特征在于，包括以下步骤：步骤a，干燥龙虾壳；

步骤b，将龙虾壳粉碎为10微米级的龙虾壳颗粒；

步骤c，用KOH煮沸回流2d；

步骤d，用盐酸浸泡搅拌2d；

步骤e，使用无水乙醇回流5h；

步骤f，使用去离子水清洗至中性；

步骤g，按照龙虾壳颗粒的质量：氨基三亚甲基磷酸钠溶液的体积=1g：20ml的比例搅拌

2d，所述氨基三亚甲基磷酸钠溶液的PH值为10-13；

步骤h，过滤得到滤渣，利用去离子水清洗滤渣至中性；

步骤i，将滤渣放入PH值为2-3的醋酸溶液中进行γ射线照射，在大于12000rpm的转速下离心30min；

步骤j，取离心后的上清液，使用去离子水稀释10倍后，油浴将水分蒸干，最终获得柔性屏透明衬底膜；

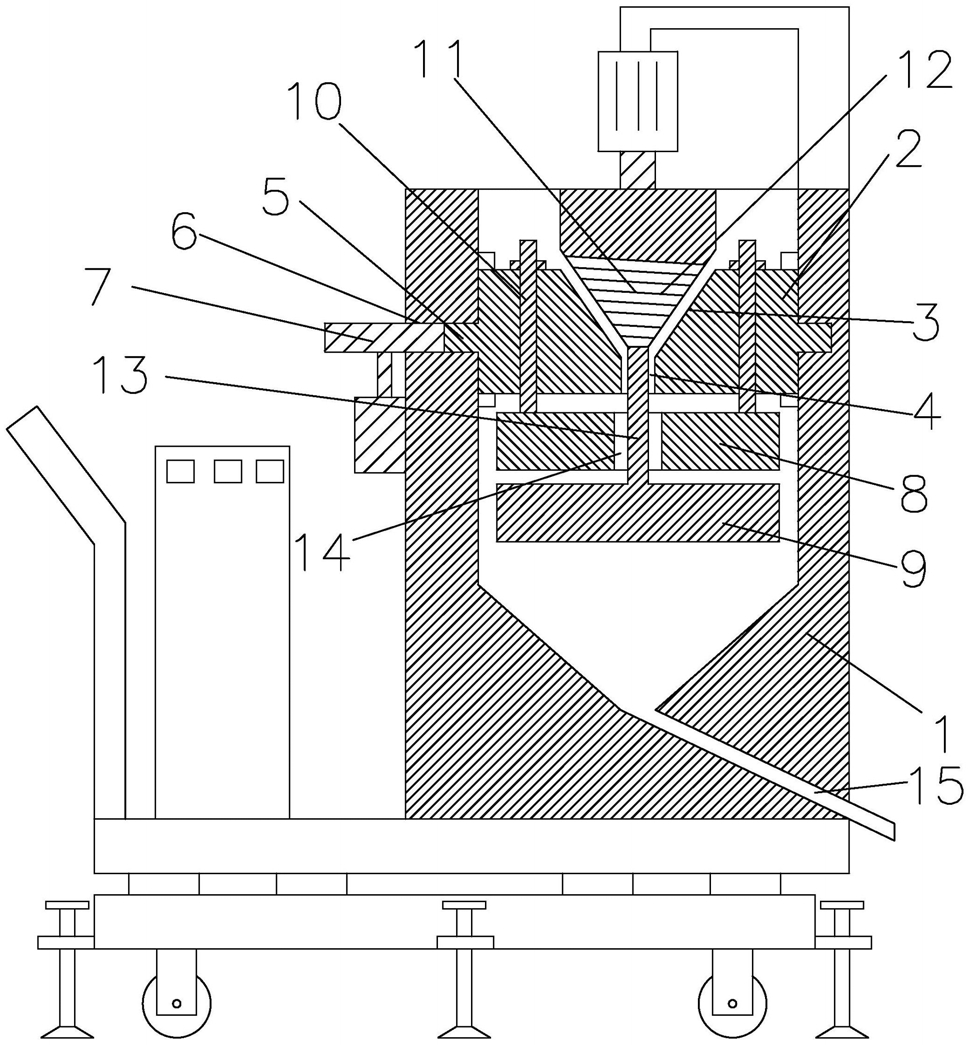

步骤b中，龙虾壳采用超微研磨机进行粉碎，所述超微研磨机包括桶体，所述桶体内设有传动轮，所述传动轮上侧设有用于下料的锥形槽，所述传动轮在锥形槽最低点设有下料口，所述传动轮外缘面设有齿轮，所述桶体在齿轮对应位置设有凹槽，所述齿轮位于凹槽内，所述凹槽内设有与齿轮啮合的驱动轮，所述驱动轮与马达连接，所述马达固接在桶体上，所述桶体内在传动轮下方设有上研磨轮与下研磨轮，所述下研磨轮位于上研磨轮与传动轮之间，所述上研磨轮在下料口对应位置设有进料孔，所述传动轮上穿设有调节螺杆，所述调节螺杆底端固接在上研磨轮上，所述调节螺杆顶端螺纹连接有调节螺母，所述调节螺母抵靠在传动轮上侧，所述锥形槽内设有与锥形槽适配的锥头，所述锥头上连接有第二马达，所述锥头的外缘面设有螺旋叶，所述锥头的顶点上设有同轴的转轴，所述转轴向下依次穿过下料口与进料孔与下研磨轮固接，所述桶体底部设有出料口。

2.根据权利要求1所述的一种利用龙虾壳制备柔性屏透明衬底膜的方法，其特征在于，步骤b中，先使用研磨机初步粉碎龙虾壳，再使用超声波粉碎机粉碎。

3.根据权利要求1所述的一种利用龙虾壳制备柔性屏透明衬底膜的方法，其特征在于，步骤c中，KOH的质量浓度为7-10g/L。

4.根据权利要求1所述的一种利用龙虾壳制备柔性屏透明衬底膜的方法，其特征在于，步骤d中，盐酸的摩尔浓度为2-3mol/L。

5.根据权利要求1所述的一种利用龙虾壳制备柔性屏透明衬底膜的方法，其特征在于，步骤i中，滤渣的质量：醋酸溶液的体积=1g：50ml，γ射线的照射剂量=5000Gy。

6.根据权利要求1或2或3或4或5所述的一种利用龙虾壳制备柔性屏透明衬底膜的方法，其特征在于，步骤a中，龙虾壳在50-60℃下干燥24h。
