专利号: 2019106220633
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

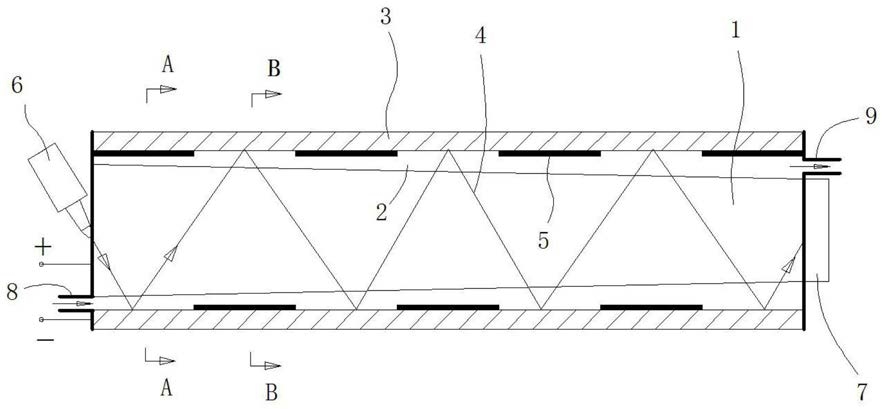

1.一种使用圆台形多功能气体传感器检测气体成分的方法,所述圆台形多功能气体传感器包括激光发射器(6)和激光接收器(7),气体腔室(2)由实心圆台形导电透明玻璃棒(1)和空心金属管(3)之间的间隙构成,所述实心圆台形导电透明玻璃棒(1)连接偏置电压的正极,空心金属管(3)连接偏置电压的负极,在空心金属管(3)的内壁上绕圆周均布且沿轴向等间距的设有用于促进被测气体电离的碳纳米管薄膜(5),在所述碳纳米管薄膜(5)的间隔区设有用于反射激光的抛光面,所述气体腔室(2)的两端密封,一端连接有进气管(8),另一端连接有出气管(9),其特征在于包括如下步骤:步骤一:气体导入

打开进气管(8)上的阀门,利用气泵将待测气体通入所述气体腔室(2),待测气体将气体腔室(2)内原有的残留气体从出气管(9)排出,然后关闭进气管(8)和出气管(9);

步骤二:检测数据

先在电极极板之间加载电压,使得被测气体电离,通过检测电极极板间的电流数据,从而分析出被测气体的浓度,再使用激光发射器发射激光照射电离后的被测气体,激光接收器接收照射电离后的被测气体的激光,依据电离后的被测气体对特定波长的激光具有的吸收作用,分析检测出被测气体的浓度,实现对被测气体的两种不同方法的测量;采用激光检测的步骤如下:

偏置电压从100V上升到250V后,再重新下降到100V,如此循环10次后,然后悬停在

100V,利用激光发射器(6)和激光接收器(7)进行气体浓度检测——开启激光发射器(6),所述激光发射器(6)发射的激光(4)从实心圆台形导电透明玻璃棒(1)的一端倾斜射入,经所述抛光面多次反射照射于设置在实心圆台形导电透明玻璃棒(1)另一端的激光接收器(7)上,所述激光接收器(7)将接收的激光信号传输给光电检测CCD,通过该光电检测CCD将光信号转换成电信号,所述电信号通过数据采集卡传输至计算机进行分析处理,选取检测信号特征峰位置所对应的光强度值,得到100V偏置电压下待测气体浓度数据,得到气体浓度数据A;

然后,偏置电压从100V上升到250V后,再重新下降到100V,如此循环10次后,然后悬停在250V,利用激光发射器(6)和激光接收器(7)进行气体浓度检测——开启激光发射器(6),所述激光接收器(7)将接收的激光信号传输给光电检测CCD,通过该光电检测CCD将光信号转换成电信号,所述电信号通过数据采集卡传输至计算机进行分析处理,选取检测信号特征峰位置所对应的光强度值,得到250V偏置电压下待测气体浓度数据B;

步骤三:比较气体浓度数据A和B,若 并且 ,则取数据A和B的平均值作为被测气体的浓度值;如果 或者 ,表明两个测量结果不一致,则重复步骤二至步骤四,直到 并且 为止,取数据A和B的平均值作为被测气体的浓度值;

步骤四:

偏置电压悬停在250V,测量不同浓度气体的放电电流值,并计算放电电流‑气体浓度之间的线型拟合直线的斜率,根据斜率的不同从计算机存储的数据库中判断出气体的种类。

2.根据权利要求1所述的使用圆台形多功能气体传感器检测气体成分的方法,其特征在于:所述圆台形多功能气体传感器(01)安装在硬质直导管(02)或可弯折导管(03)的前端,硬质直导管(02)或可弯折导管(03)的后端连接有抽气泵(04),圆台形多功能气体传感器(01)的外围设有防护网(05)。
