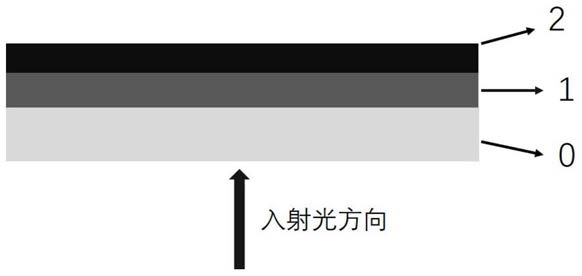

1.一种染料敏化太阳能电池光阳极的制备方法,其特征在于，包括如下步骤：（1）浆料的制作；（2）吸附层涂层的制作：以掺杂氟的SnO2透明导电玻璃（FTO）为基底，将步骤（1）中得到的TiO2纳米颗粒浆料涂布在上述基底上；（3）散射层涂层的制作：将步骤（1）中得到的介孔球形TiO2和TiO2纳米颗粒混合物浆料涂布在（2）中的吸附层上，涂层的厚度控制在4‑10 μm；所述步骤（1）具体：称取1.000 g TiO2纳米颗粒，其尺寸大小为5‑100 nm，或介孔球形TiO2和TiO2纳米颗粒的混合物，其中介孔球形TiO2直径为150‑3000 nm，孔径大小为2‑50 nm，其中 TiO2纳米颗粒尺寸大小为10‑30 nm，其中所述介孔球形TiO2和所述TiO2纳米颗粒的质量比为1:1‑9:1；0.500 g乙基纤维素；4.060 g松油醇；然后加75 ml乙醇做分散剂；先超声0.5小时，之后放入球磨机中，300转/分钟，球磨24 h；球磨后，将悬浮液用旋转蒸发仪进行蒸发处理1小时，转速为60转/分钟，除去大部分分散剂；接着把得到的浆料放到玛瑙研钵中进行研磨1小时,即完成浆料的制作。

2.根据权利要求1所述的一种染料敏化太阳能电池光阳极的制备方法,其特征在于，所述步骤（2）具体：以掺杂氟的SnO2透明导电玻璃FTO为基底，将FTO用擦镜纸擦拭干净，放入

50 mmol/L的TiCl4溶液中在70℃下处理40分钟；然后，用涂膜器将步骤（1）中得到的浆料涂布在上述FTO基底上将电极在125℃下处理5分钟烘干，即完成吸附层涂层的涂布，吸附层厚度控制在10‑16 μm。

3.根据权利要求2所述的一种染料敏化太阳能电池光阳极的制备方法,其特征在于，所述步骤（3）具体： 将步骤（2）中涂有吸附层的电极再次用50 mmol/L的TiCl4溶液在70℃下处理40分钟；然后，用涂膜器将介孔球形TiO2和TiO2纳米颗粒的混合物浆料涂布在步骤（2）中的吸附层涂层上；接着将电极在125℃下处理5分钟烘干，散射层的厚度控制在4‑10 μm；

最后，将烘干的电极放到马弗炉中，在500℃下锻烧30分钟，即完成双涂层光阳极的制备。
