1.一种苯硼酸修饰磁性壳聚糖的制备方法，其特征在于，包括如下步骤：a) 按照固液比0.5～2mmol:2.5～5mmol:0.25～0.5mmol:60～120mL，将FeCl3·6H2O、NaAc·3H2O和Na3C6H5O7·2H2O溶于乙二醇中，充分搅拌溶解后，转移至反应釜，120～200℃反应10～14 h 后，离心，用蒸馏水和无水乙醇分别洗涤三次，75℃烘干得纳米Fe3O4固体；

b)在50 mL水中分散1 g纳米Fe3O4固体，搅拌分散均匀；按照Fe3O4与壳聚糖质量比为1 g:1～3 g的比例将壳聚糖溶于300 mL 2% (v/v)乙酸溶液中，搅拌均匀后缓慢加入含有Fe3O4的水溶液中，搅拌0.5～3 h，然后用10% (w/v) NaHCO3溶液中和至中性，过滤、水洗，75℃烘干得Fe3O4@壳聚糖固体；

c)配制70 mL质量分数为1%氢氧化钠水溶液，加入0.2 g Fe3O4@壳聚糖搅拌均匀，随后加入0.2～0.6 mL环氧氯丙烷，50℃搅拌4～6 h，水洗至溶液呈中性，50℃真空烘干备用；

d)取2 g步骤c）所得产物于25 mL 20% (w/v)NaOH溶液中碱化12～48 h，过滤，加入50～120 mL DMF溶液中，所述DMF溶液含有2.4～3.6 g琥珀酸酐，80℃水浴8～12 h，冷却后，用蒸馏水和无水乙醇分别洗涤三次，60℃烘干得羧基化Fe3O4@壳聚糖固体；

e)将2.4 g EDC 溶于50 mL蒸馏水中，加入物质的量为EDC 1～2倍的NHS，充分搅拌后，加入0.05 g羧基化Fe3O4@壳聚糖固体，搅拌1～1.5 h；用1 mol/L NaOH水溶液调节溶液pH 7～8.5, 再加入0.05～0.1 g 3‑氨基苯硼酸，搅拌6～18 h，水洗五次，60℃烘干得苯硼酸修饰磁性壳聚糖。

2.根据权利要求1所述苯硼酸修饰磁性壳聚糖的制备方法，其特征在于：步骤a）所述按照固液比1 mmol : 3.5 mmol : 0.35 mmol : 80 mL，将FeCl3·6H2O、NaAc·3H2O和Na3C6H5O7·2H2O溶于乙二醇中。

3.根据权利要求1所述苯硼酸修饰磁性壳聚糖的制备方法，其特征在于：步骤a）所述转移至水热反应釜，200℃水热反应12 h，离心，用蒸馏水和无水乙醇分别洗涤三次，75℃烘干得纳米Fe3O4固体。

4.根据权利要求1所述苯硼酸修饰磁性壳聚糖的制备方法，其特征在于：步骤b）所述按照Fe3O4与壳聚糖质量比为1 g : 3 g的比例将壳聚糖溶于300 mL 2% (v/v)乙酸溶液中，搅拌均匀后缓慢加入含有Fe3O4的水溶液中，搅拌1 h。

5.根据权利要求1所述苯硼酸修饰磁性壳聚糖的制备方法，其特征在于：步骤c）所述配制70 mL质量分数为1%氢氧化钠水溶液，加入0.2 g Fe3O4@壳聚糖搅拌均匀，随后加入0.5 mL环氧氯丙烷。

6.根据权利要求1所述苯硼酸修饰磁性壳聚糖的制备方法，其特征在于：步骤d）所述取

2g步骤c）所得产物于25 mL 20% (w/v) NaOH溶液中碱化24 h，过滤，加入75mL DMF溶液中，所述DMF溶液含有3g琥珀酸酐。

7.根据权利要求1所述苯硼酸修饰磁性壳聚糖的制备方法，其特征在于：步骤e）所述将

2.4 g EDC 溶于50 mL蒸馏水中，加入物质的量为EDC 1倍的NHS，充分搅拌后，加入0.05 g羧基化Fe3O4@壳聚糖固体，搅拌1～1.5 h；用1 mol/L NaOH水溶液调节溶液pH 7～8.5, 再加入0.1 g 3‑氨基苯硼酸，搅拌12 h。

8.根据权利要求1‑7任一所述方法制备得到的苯硼酸修饰磁性壳聚糖。

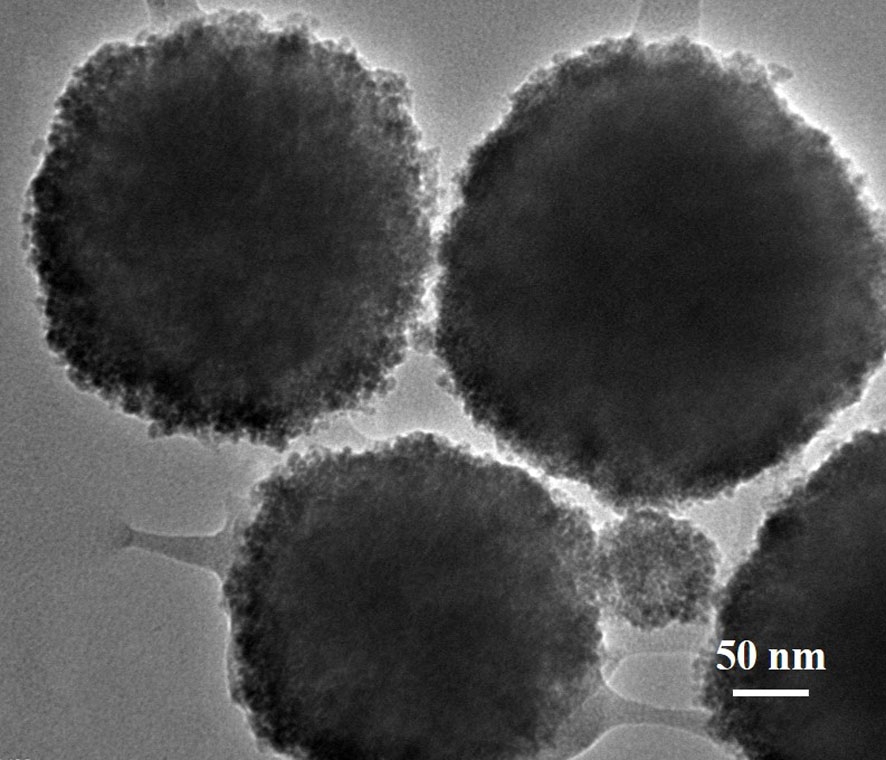

9.根据权利要求8所述苯硼酸修饰磁性壳聚糖，其特征在于：所述苯硼酸修饰磁性壳聚糖形貌为球状，尺寸250～400 nm，具有较强的磁性。

10.一种如权利要求8或9所述苯硼酸修饰磁性壳聚糖的应用，其特征在于：将其应用于吸附分离莽草酸。
