1.线型卟啉基聚合物，其特征在于，其最小重复单元为四苯基卟啉连接苯并双噁唑，结构式如下：其中，聚合度n为整数，1＜n＜100。

2.根据权利要求1所述的线型卟啉基聚合物，其特征在于，11≤n≤14。

3.根据权利要求1所述的线型卟啉基聚合物，其特征在于，其形貌呈粒状、粒子直径为

90nm。

4.根据权利要求1所述的线型卟啉基聚合物的制备方法，其特征在于，包括以下步骤：利用5,15-对(4-羧基苯基)-10,20-二苯基卟啉与4,6-二氨基间苯二酚盐酸盐通过缩聚反应脱水制备而成。

5.根据权利要求4所述的线型卟啉基聚合物的制备方法，其特征在于，具体包括以下步骤：步骤1、将多聚磷酸加入反应瓶中后置于加热套中，再向反应瓶中加入4,6二氨基间苯二酚盐酸盐，在氮气保护下进行反应，将加热套加热到70℃脱去4,6二氨基间苯二酚盐酸盐上的盐酸；接着反应6h后，打开反应瓶的氮气出气口，同时加大氮气的气流以防止空气进入反应瓶，将5,15-对(4-羧基苯基)-10,20-二苯基卟啉加入到反应瓶中，随后将此反应分别加热到100℃，120℃，140℃，160℃，180℃下并保温4-6h；

步骤2、反应结束待反应瓶温度降至室温，向反应瓶中加入去离子水洗涤多聚磷酸和4,

6二氨基间苯二酚盐酸盐，同时用pH试纸检验直至抽滤瓶内的洗液呈中性；再用DMF反复洗涤反应物，以除去反应物中残留的5,15-对(4-羧基苯基)-10,20-二苯基卟啉；再用去离子水反复洗涤产物后抽滤；

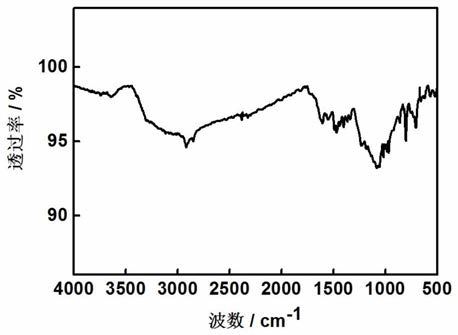

步骤3、将抽滤后的聚苯基卟啉苯并双噁唑聚合物倒入冻干瓶中，把冻干瓶置于-30℃下冷冻2h；随后将冻干瓶插在真空冷冻干燥机上干燥12h，最终得到聚苯基卟啉苯并双噁唑的黑绿色固体。

6.根据权利要求4或5所述的线型卟啉基聚合物的制备方法，其特征在于，所述5,15-对(4-羧基苯基)-10,20-二苯基卟啉与4,6-二氨基间苯二酚盐酸盐的摩尔比为1～1.1：1。

7.一种线型卟啉基聚合物的应用，其特征在于，权利要求1或2所述线型卟啉基聚合物作为光催化剂，用于光催化降解有机污染物。
