1.一种优化纳米M相二氧化钒稳定性的方法，其特征在于：水热反应前加入稳定剂，具体加工步骤如下：S1、将一定量钒源和去离子水加入反应器中，加热待钒源溶解，然后加入还原剂进行还原，得到A相；

S2、当步骤S1制备的A相冷却后，以稳定剂为B相加入A相中，搅拌均匀得到AB相；

S3、以水为C相加入AB相中定容，并转移到反应釜中，在一定温度下进行水热处理，得到ABC相；

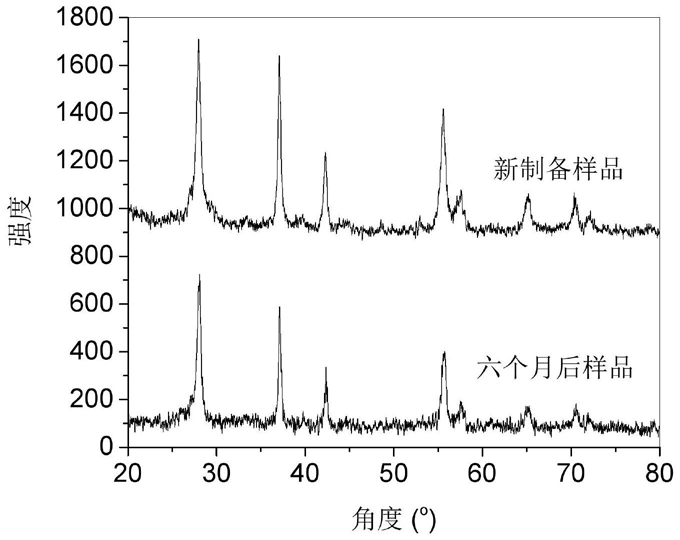

S4、将得到ABC相冷却至室温后进行过滤，然后应用少量乙醇与水交替洗涤三次，烘干获得M相纳米二氧化钒，即得到稳定的纳米二氧化钒。

2.根据权利要求1所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述步骤S1中使用的钒源为偏钒酸铵、偏钒酸钠或偏钒酸钾，钒源浓度(以装釜浓度计)为0.1-

3M。

3.根据权利要求1所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述步骤S1中，钒源溶解温度为70-100℃。

4.根据权利要求1所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述步骤S1中使用的还原剂为水合肼、盐酸肼或硫酸肼。

5.根据权利要求1所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述步骤S1中还原剂的加入量与钒源摩尔比为0.15-0.5。

6.根据权利要求1所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述步骤S2中使用的稳定剂为乙酸、丙酸、丙烯酸或乳酸中的一种或几种共混物。

7.根据权利要求1所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述步骤S2中使用的稳定剂加入量为1％-40％。

8.根据权利要求1所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述步骤S3中，水热处理温度为280-400℃，水热处理时间为1-48h，水热釜的填充度为50-80％。

9.根据权利要求1所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述步骤S1中，A相中还可以加入掺杂剂制备相变温度可调的纳米二氧化钒，掺杂剂可与钒源一同溶解于水中，掺杂剂加入量与钒元素的摩尔比为0-0.1。

10.根据权利要求8所述的一种优化纳米M相二氧化钒稳定性的方法，其特征在于：所述掺杂剂选自钨、镁、钼、铌、钽、锌、铝或铜的可溶性盐中的一种或两种共混物。
