专利号: 2019106287366
申请人: 解波
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

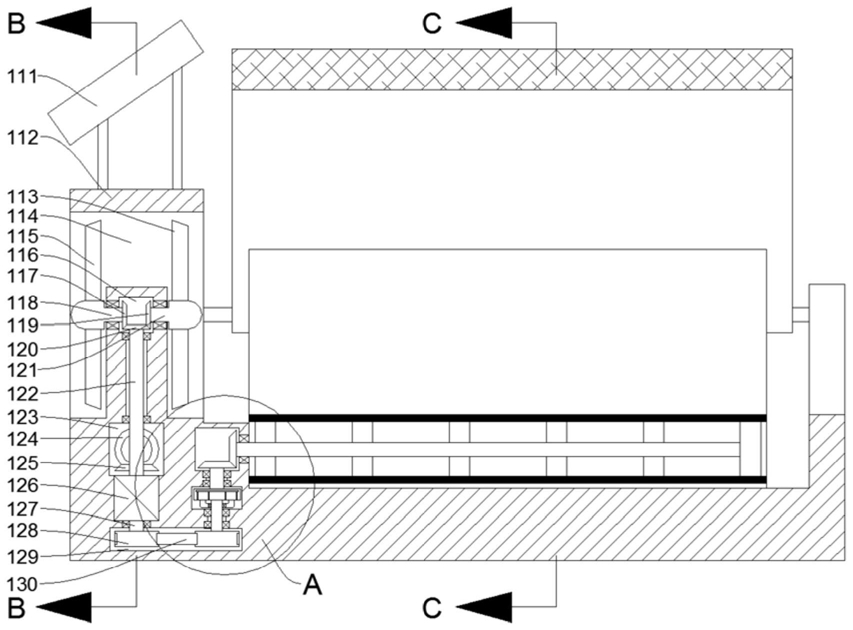

1.一种木材干燥装置,包括干燥机,所述干燥机内部设置有风力腔,其特征在于:还包括设置于所述风力腔内的第一吹风部件和第二吹风部件,以及可通过一个动力装置同时驱动所述第一吹风部件以及第二吹风部件沿着相反方向转动的驱动机构,其中,所述第一吹风部件包括左右对称的固定设置于左风力轴上的左风力叶片,所述第二吹风部件包括左右对称的固定设置于右风力轴上的右风力叶片,其中,所述驱动机构包括驱动电机,所述驱动机构驱动电机与所述第一吹风部件以及第二吹风部件之间设置有一个传动机构,驱动所述左风力叶片沿一个方向转动的同时带动右风力叶片沿相反方向转动,该设备设置有翻滚机构,其中,所述翻滚机构包括干燥腔以及设置于所述干燥腔内的所述翻滚带以及所述翻滚动力轮,所述翻滚带与所述翻滚动力轮配合,所述翻滚机构与所述驱动机构之间设置有一个翻滚传动机构,驱动所述翻滚带转动,该设备设置有聚光机构,其中,所述聚光机构包括前后对称的聚光罩,所述聚光罩固定设置于聚光轴外侧端壁上,所述风力腔底部端壁内设置有吹风动力腔,所述吹风动力腔内的所述左风力轴右侧末端固定设置有左风力锥齿轮,所述吹风动力腔内的所述右风力轴左侧末端固定设置有右风力锥齿轮,所述吹风动力腔底部末端固定设置有主动力腔;所述主动力腔前侧端壁内设置有开合腔,所述开合腔内的所述聚光轴前侧端壁上固定设置有开合摆杆,所述开合摆杆上滑动的设置有开合套杆,所述开合腔底部端壁内设置有开合动力腔,所述开合动力腔与所述开合腔之间滑动的设置有开合螺杆,所述开合螺杆顶部末端与所述开合套杆铰接,所述聚光机构与所述驱动机构之间设置有一个聚光传动机构,驱动所述聚光罩前后转动,所述干燥机顶部端壁上固定设置有太阳能板。

2.根据权利要求1中的一种木材干燥装置,其中,所述吹风动力腔与所述主动力腔之间转动设置有上下延伸的主动力轴,所述吹风动力腔内的所述主动力腔顶部末端固定设置有主动力锥齿轮,所述主动力锥齿轮与所述左风力锥齿轮以及所述右风力锥齿轮啮合,所述主动力轴底部末端与固定设置于所述主动力腔底部端壁内的驱动电机动力连接,有利于驱动所述左风力叶片以及所述右风力叶片同步反向转动,将空气吹向木材,将木材蒸发的水分吹出。

3.根据权利要求1中的一种木材干燥装置,其特征在于:所述主动力腔右侧端壁内设置有翻滚动力腔,所述翻滚动力腔与所述干燥腔之间转动设置有左右延伸的翻滚动力轴,所述翻滚动力轴与所述翻滚动力轮固定连接,所述翻滚动力腔内的所述翻滚动力轴左侧末端固定设置有翻滚动力输入锥齿轮,所述主动力腔底部端壁内设置有翻滚皮带腔,所述翻滚皮带腔内转动设置有上下延伸的主动皮带轴,所述主动皮带轴顶部末端与所述驱动电机动力连接,所述主动皮带轴底部末端固定设置有主动带轮,所述翻滚皮带腔顶部端壁内设置有减速腔,所述减速腔与所述翻滚皮带腔之间转动设置有上下延伸的高速轴,所述翻滚皮带腔内的所述高速轴底部末端固定设置有从动带轮,所述从动带轮与所述主动带轮之间传动设置有翻滚动力皮带,所述减速腔内的所述高速轴顶部末端固定设置有高速恒星齿轮,所述减速腔与所述翻滚动力腔之间转动设置有上下延伸的低速轴,所述减速腔内的所述低速轴底部末端固定设置有低速内齿圈,所述低速内齿圈与所述高速恒星齿轮之间传动设置有传动行星齿轮,所述翻滚动力腔内的所述低速轴顶部末端固定设置有翻滚动力输出锥齿轮,所述翻滚动力输出锥齿轮与所述翻滚动力输入锥齿轮啮合。

4.根据权利要求1中的一种木材干燥装置,其特征在于:该设备内前后对称的设置有相互配合的聚光罩,其传动机构相同,所述开合动力腔内转动设置有开合控制轴,所述开合控制轴内固定设置有与所述开合螺杆配合的开合螺纹,所述开合控制轴底部末端固定设置有开合动力输入锥齿轮,所述开合动力腔后侧端壁内设置有开合控制腔,所述开合动力腔与所述开合控制腔之间转动设置有前后延伸的正向从动轴,所述开合动力腔内的所述正向从动轴前侧末端固定设置有开合动力输出锥齿轮,所述开合动力输出锥齿轮与所述开合动力输入锥齿轮啮合,所述开合控制腔与所述主动力腔之间转动设置有前后延伸的正向主动轴,所述正向主动轴后侧末端固定设置有综合从动锥齿轮,所述主动力腔内的所述主动力轴外侧端壁上固定设置有综合主动锥齿轮,所述综合主动锥齿轮与所述综合从动锥齿轮啮合,所述正向从动轴与所述正向主动轴脱离配合,所述开合控制腔后侧端壁内设置有反向动力腔,所述反向动力腔内的所述正向主动轴外侧端壁上固定设置有正向齿轮,所述反向动力腔与所述开合控制腔之间转动设置有前后延伸的反向主动轴,所述反向动力腔内的所述反向主动轴后侧末端固定设置有反向齿轮,所述反向齿轮与所述正向齿轮啮合,所述开合控制腔前侧端壁内设置有反向同步腔,所述反向同步腔内的所述正向从动轴外侧端壁上固定设置有反向从动带轮,所述反向同步腔与所述开合控制腔之间转动设置有前后延伸的反向从动轴,所述反向同步腔内的所述反向从动轴前侧末端固定设置有反向主动带轮,所述反向主动带轮与所述反向从动带轮之间传动设置有反向同步皮带,所述反向从动轴与所述反向主动轴脱离配合,有利于控制所述聚光轴的前后转动,控制所述聚光罩的位置状态。

5.根据权利要求4中的一种木材干燥装置,其中,所述开合控制腔内滑动设置有控制滑块,所述控制滑块内转动设置有所述正向传动花键套,所述正向传动花键套与所述正向主动轴脱离配合,所述正向传动花键套与所述正向从动轴配合,所述控制滑块内转动设置有反向传动花键套,所述反向传动花键套位于所述正向传动花键套下方,所述反向传动花键套与所述反向主动轴配合,所述反向传动花键套与所述反向从动轴脱离配合,所述开合控制腔底部端壁内设置有电磁滑动槽,所述电磁滑动槽内左右滑动的设置有L型滑动杆,所述L型滑动杆顶部末端与所述控制滑块底部端壁固定连接,所述电磁滑动槽内左右滑动的设置有永磁铁滑块,所述永磁铁滑块后侧端壁与所述L型滑动杆前侧端壁固定连接,所述永磁铁滑块前侧端壁与所述电磁滑动槽前侧端壁之间弹性设置有控制复位弹簧,所述电磁滑动槽前侧端壁内固定设置有控制电磁铁,有利于控制所述控制滑块的位置状态,控制所述聚光罩的前后转动。
