专利号: 2019106296492
申请人: 徐州创之社通用技术产业研究院有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

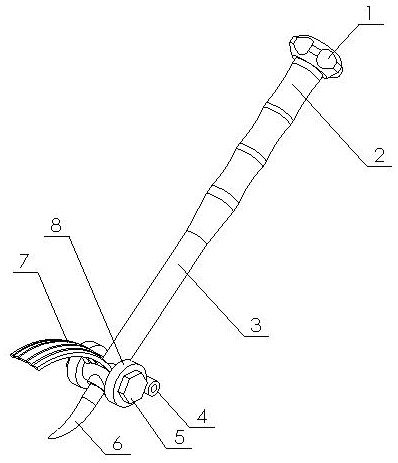

1.一种轮胎夹石清理器,其特征是:由调节旋钮、手持套、套筒、辅助轮、螺钉、清理钩、防溅条、支撑轮、连杆、滑动螺套、支杆、限位块和螺杆组成,手持套套置于套筒上,所述手持套表面置有多个环形凹坑,所述手持套表面置有防滑凸起,连杆置于套筒内,调节旋钮和连杆一端相连接,且调节旋钮位于套筒一端端面上,所述套筒由两部分组成,且其中一部分内径小于另一部分内径,所述连杆的另一端位于套筒内径较大的部分内,螺杆置于套筒内径较大的部分内,且螺杆一端和连杆的另一端相连接,滑动螺套套置于螺杆上,所述延伸段为实心结构,且实心部分为第四段,所述滑动螺套一端外侧面上向外凸出形成支撑环,所述支撑环外侧面置有光滑耐磨层,且和套筒内侧壁相贴合,所述套筒内壁上置有环形限位块,且和滑动螺套第三段端面相对应,清理钩置于滑动螺套另一端上,所述清理钩为弧形结构,两个支撑轮分别通过支撑轴对称置于套筒另一端外侧面上,所述支撑轮的一侧置有对支撑轮限位的螺钉,且螺钉置于支撑轴上,防溅条置于套筒外侧面上,且位于清理钩的正上方,支杆置于套筒另一端外侧面底部,所述支杆的一端上置有可转动的辅助轮。

2.根据权利要求1所述的一种轮胎夹石清理器,其特征在于所述清理钩通过螺纹和滑动螺套另一端相螺接。

3.根据权利要求1或2所述的一种轮胎夹石清理器,其特征在于所述清理钩更换为铲板,且铲板通过螺纹和滑动螺套另一端相螺接,使用时,清理铲板清理宽度大,适合对一些较宽位置的胎沟进行清理,同时可以进行轮胎上黏连泥土的刮除。

4.根据权利要求3所述的一种轮胎夹石清理器,其特征在于所述铲板的中部置有辅助筋。

5.根据权利要求1所述的一种轮胎夹石清理器,其特征在于所述滑动螺套由四段组成,且第一段、第二段和第三段完全位于套筒内,所述滑动螺套第一段外径和第二段外径相等,所述滑动螺套第一段内径小于第二段内径,且滑动螺套第一段和螺杆相螺接,所述滑动螺套第三段内径和第二段内径相等,且滑动螺套第三段外径大于第二段外径,所述滑动螺套第三段外侧面和套筒内侧面相贴合,所述滑动螺套第三段向外延伸穿过套筒另一端置于套筒外。

6.根据权利要求1所述的一种轮胎夹石清理器,其特征在于所述螺杆和连杆的中心线在同一条线上,所述螺杆的外侧面上置有螺纹,所述螺杆直径小于连杆直径,所述螺杆的另一端上置有限位凸起。

7.根据权利要求1所述的一种轮胎夹石清理器,其特征在于所述防溅条弧形向内弯曲。

8.根据权利要求7所述的一种轮胎夹石清理器,其特征在于所述防溅条表面置有橡胶层,且橡胶层内嵌置有弹簧。

9.根据权利要求1或2所述的一种轮胎夹石清理器,其特征在于所述清理钩表面置有倒刺。

10.根据权利要求1所述的一种轮胎夹石清理器,其特征在于所述清理钩配合滑动螺套和螺杆,能够对清理钩的伸出长度进行调节。
