专利号: 2019106298017
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

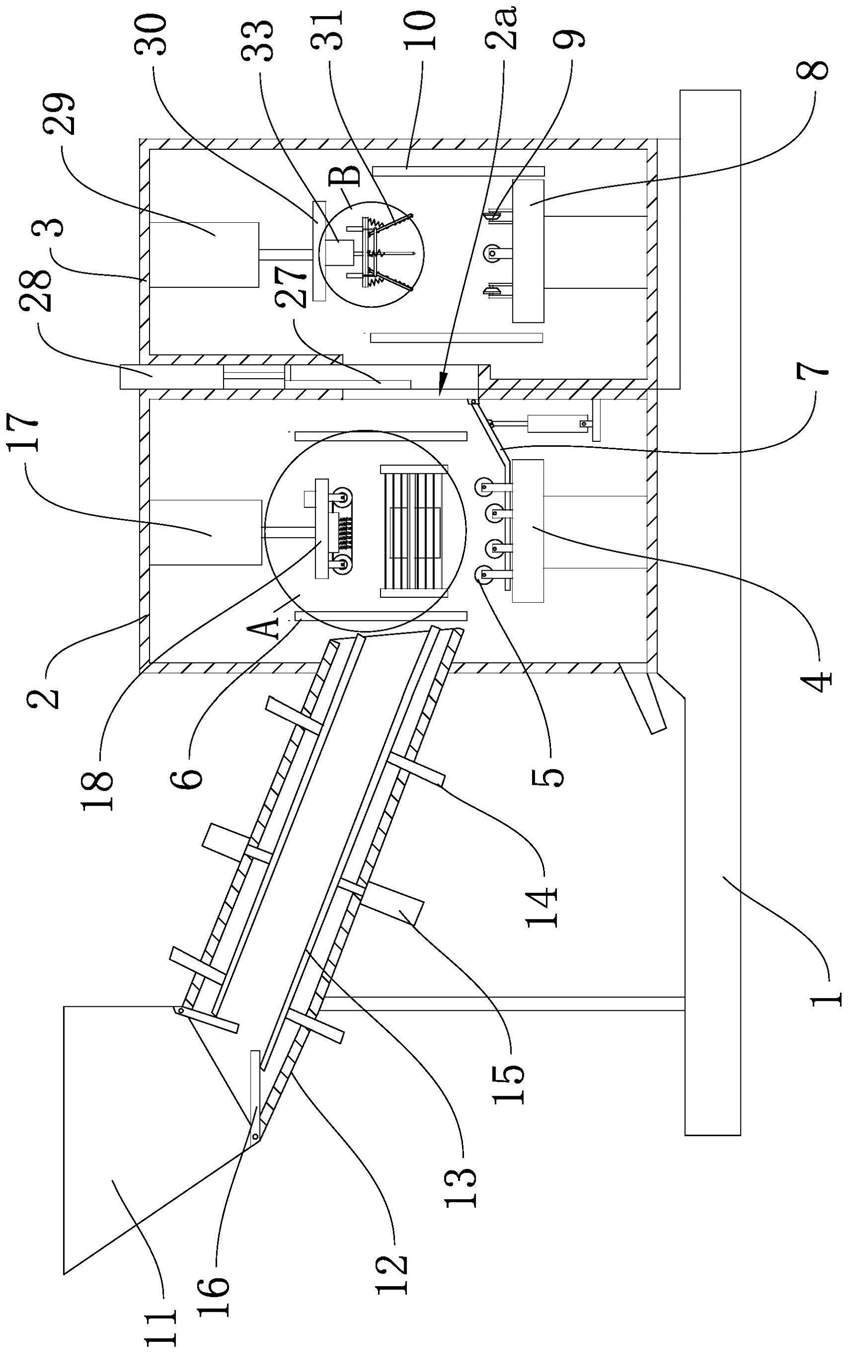

1.一种用于球类清洗的清洗装置,包括底座,其特征在于,所述的底座上依次固定有内部具有清洗液的清洗箱和内部具有烘干腔的烘干箱,清洗箱与烘干箱相连通,所述的清洗箱上设置有用于进料的进料机构,所述的清洗箱内固定有固定盘一,固定盘一上固定有若干支杆一,支杆一上转动设置有放置轮一,所述的清洗箱顶部设置有用于使球转动的转动机构,该转动机构还能使球浸没在清洗液中并与放置轮抵靠,所述的清洗箱侧壁上设置有若干限位机构,限位机构用于调节球的位置,清洗箱上还固定有若干超声波震板,所述的清洗箱上开设有出口,所述的清洗箱内壁上铰接有摆动杆,所述的摆动杆一端伸入相邻放置轮之间,所述的摆动杆另一端与出口持平,所述的摆动杆上具有向内凹陷的导向槽,所述的摆动杆通过推杆电机与清洗箱底部相连,所述的清洗箱外侧设置有用于封闭出口的封闭机构,所述的烘干箱内固定有固定盘二,固定盘二上固定有若干支杆二,支杆二上转动设置有放置轮二,所述的烘干箱顶部设置有用于固定球体并使球体快速转动脱水的脱水机构,所述的烘干箱侧壁上固定有若干加热管;所述的进料机构包括进料漏斗、进料管、限位板、限位杆、推杆电机一、导向板,所述的进料管固定在清洗箱上,所述的进料漏斗固定在进料管上,所述的导向板铰接在进料漏斗下端,所述的进料管上开设滑孔,所述的限位杆滑动穿入滑孔,所述的限位板固定在限位杆上,限位板位于进料管内,所述的推杆电机一固定在进料管管壁上,推杆电机一的推杆与限位板固定相连;限位板的上端与导向板搭接,在限位板向内移动时,导向板向上摆动并使相邻导向板之间的距离变小,所述的底座上固定驱动推杆电机,驱动推杆电机的推杆上固定有隔板,隔板能伸入进料管内。

2.根据权利要求1所述的用于球类清洗的清洗装置,其特征在于,所述的清洗箱底部设有排水管。

3.根据权利要求1所述的用于球类清洗的清洗装置,其特征在于,所述的转动机构包括推杆电机二、升降板、传送带、第一电机,所述的推杆电机二固定在清洗箱的顶部,推杆电机二的推杆竖直向下,所述的升降板固定在推杆电机二的推杆上,所述的传送带设置在升降板上,所述的第一电机固定在升降板上,第一电机与传送带传动相连,所述的传送带内设置有若干弹性组件,该弹性组件能够使传送带贴合球表面,所述的组件包括若干固定板、弹簧和滚轮,所述的固定板固定在升降板下表面,所述的弹簧固定在固定板上,所述的弹簧端部固定有轮架,所述的滚轮转动设置在轮架上,滚轮与传送带内表面贴合。

4.根据权利要求1所述的用于球类清洗的清洗装置,其特征在于,所述的限位机构包括两个相对设置在清洗箱内壁上的推杆电机三,推杆电机三上固定有限位架,限位架上固定有若干弹性绳。

5.根据权利要求1所述的用于球类清洗的清洗装置,其特征在于,所述的封闭机构包括封闭板、推杆电机四,所述的推杆电机四固定在清洗箱外壁上,所述的封闭板固定在推杆电机四的推杆上。

6.根据权利要求1所述的用于球类清洗的清洗装置,其特征在于,所述的脱水机构包括推杆电机五、升降架、摆动臂、弹性件、第二电机、转盘,所述的推杆电机五固定在烘干箱顶部,推杆电机五的推杆竖直向下,所述的升降架固定在推杆电机五的推杆上,所述的转盘转动设置在升降架上,所述的摆动臂等距铰接在转盘上,所述的摆动臂中部通过弹性件与转盘相连接,弹性件能够使摆动臂朝向中部聚拢,所述的第二电机固定在升降架上,第二电机与转盘传动相连并能带其转动。

7.根据权利要求6所述的用于球类清洗的清洗装置,其特征在于,所述的摆动臂上转动设置有若干滑轮。

8.根据权利要求6所述的用于球类清洗的清洗装置,其特征在于,所述的转盘上还固定有推杆电机六,推杆电机六的推杆上固定有限位环,该限位环用于限位摆动臂。
