专利号: 2019106303119
申请人: 海盐三信自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

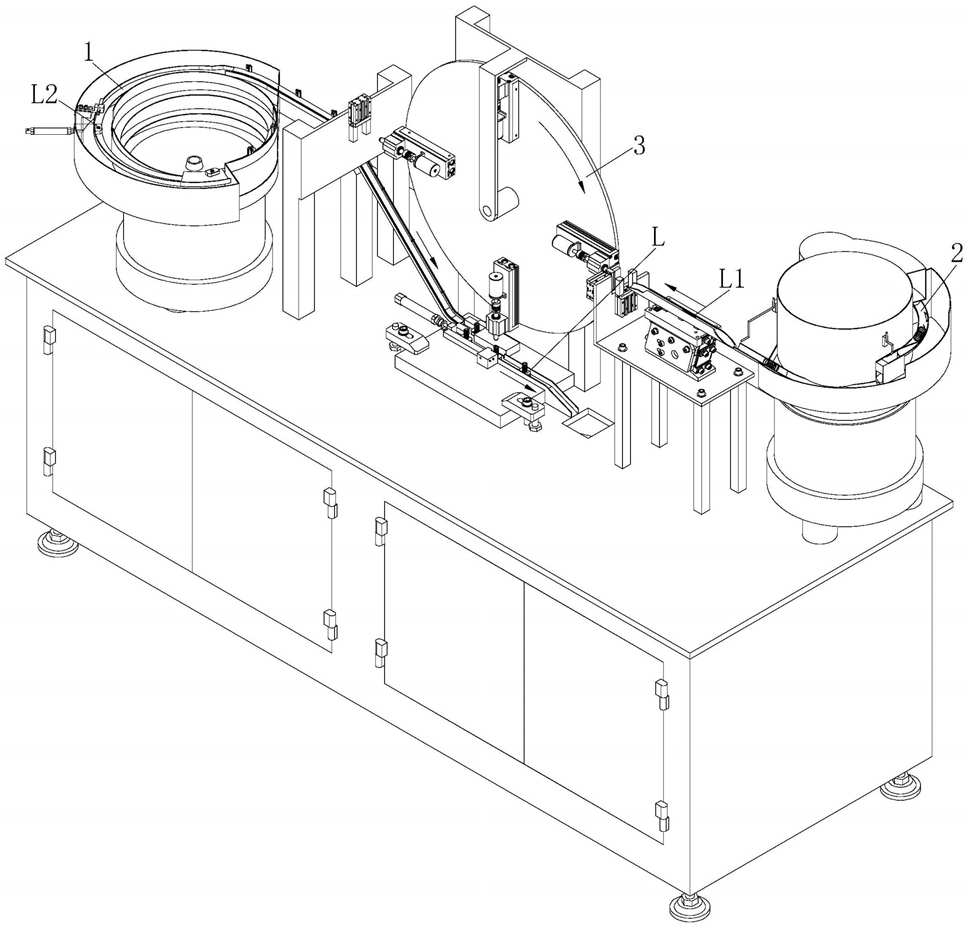

1.一种弹簧螺母的加工设备,包括螺母筛选给料装置(1)、弹簧选取给料装置(2)和铆接工装(3),所述螺母筛选给料装置(1)和弹簧选取给料装置(2)分别位于铆接工装(3)的两侧,其特征在于:所述螺母筛选给料装置(1)包括螺母给料振动盘(G),以及安装在螺母给料振动盘(G)上的螺母筛选机构(E)和螺母输送机构(F),所述螺母筛选机构(E)包括一次筛选组件(E1)和二次筛选组件(E2),所述一次筛选组件(E1)和二次筛选组件(E2)沿着输送方向依次设置在螺母给料振动盘(G)上;所述弹簧选取给料装置(2)包括弹簧给料振动盘(D)、排列输送段(A)、导向输送段(B)和挡料机构(C),所述排列输送段(A)安装在弹簧给料振动盘(D)上,所述导向输送段(B)与排列输送段(A)连接,所述挡料机构(C)与导向输送段(B)配合;所述铆接工装(3)包括转运机构(H)、铆接机构(I)和推料机构(J),所述转运机构(H)与铆接机构(I)配合,所述推料机构(J)安装在铆接机构(I)上,所述转运机构(H)包括旋转盘(H2),所述旋转盘(H2)上存在四个以上的工位,所述四个工位分别为初始工位(H3)、取簧工位(H4)、铆接工位(H5)和卸簧工位(H6),每个工位上各安装有一个取簧组件(H7)。

2.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述一次筛选组件(E1)包括一次筛选压板(E11)和一次筛选档杆(E13),所述一次筛选档杆(E13)与一次筛选压板(E11)配合。

3.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述排列输送段(A)包括排列输送槽(A1)、排列脱料口(A2)、排列矫正筋(A3)、排列导向筋(A4)、弹簧换向槽(A5)和排列导向槽(A6),所述排列输送槽(A1)与弹簧换向槽(A5)连接,所述排列脱料口(A2)设置在排列输送槽(A1)上,所述排列矫正筋(A3)固定在排列输送槽(A1)的内壁,所述排列导向筋(A4)的一端与排列输送槽(A1)连接,所述排列导向筋(A4)的另一端与弹簧换向槽(A5)连接,所述排列导向槽(A6)设置在弹簧换向槽(A5)的壁面、且排列导向筋(A4)与排列导向槽(A6)配合,所述弹簧换向槽(A5)与导向输送段(B)连接。

4.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述导向输送段(B)包括导向输送槽(B1)、尾端导向口(B2)、尾端导向筋(B3)、弹簧输送通道(B5)、尾端滑槽(B6)、弹簧输入端(B7)和弹簧输出端(B8),所述导向输送槽(B1)与排列输送段(A)连接,所述尾端导向口(B2)设置在导向输送槽(B1)上,所述尾端导向筋(B3)固定在导向输送槽(B1)的内壁,所述导向输送槽(B1)与弹簧输送通道(B5)配合,所述尾端滑槽(B6)设置在弹簧输送通道(B5)上,所述弹簧输送通道(B5)的一端为弹簧输入端(B7),所述弹簧输送通道(B5)的另一端为弹簧输出端(B8),所述弹簧输出端(B8)与挡料机构(C)配合。

5.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述铆接机构(I)包括铆接底座(I1)和铆接刀头(I2),所述铆接刀头(I2)与铆接工位(H5)配合,所述铆接刀头(I2)安装在铆接底座(I1)上, 所述取簧组件(H7)包括取簧气缸(H71)、取簧电机(H72)和取簧转轴(H73),所述取簧气缸(H71)安装在旋转盘(H2)上,所述取簧电机(H72)安装在取簧气缸(H71)上,所述取簧转轴(H73)与取簧电机(H72)连接,所述取簧转轴(H73)上安装有磁铁。

6.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述推料机构(J)包括进料滑槽(J1)、一号推料滑槽(J2)、二号推料滑槽(J3)、一号推料滑块(J4)、二号推料滑块(J5)、出料滑槽(J6)、落料滑槽(J7)、一号推料气缸(J8)和二号推料气缸(J9),所述进料滑槽(J1)、一号推料滑槽(J2)、二号推料滑槽(J3)和出料滑槽(J6)均设置在铆接底座(I1)上,所述进料滑槽(J1)与一号推料滑槽(J2)连接,所述一号推料滑槽(J2)与二号推料滑槽(J3)连接,所述二号推料滑槽(J3)与出料滑槽(J6)连接,所述出料滑槽(J6)与落料滑槽(J7)连接,所述一号推料滑块(J4)位于一号推料滑槽(J2)内,所述二号推料滑块(J5)位于二号推料滑槽(J3)内,所述一号推料滑块(J4)与一号推料气缸(J8)连接,所述二号推料滑块(J5)与二号推料气缸(J9)连接。

7.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述螺母给料振动盘(G)上安装有螺旋输送轨道(G1)和螺母挡圈(G2),所述螺旋输送轨道(G1)位于螺母挡圈(G2)内,所述一次筛选压板(E11)安装在螺母挡圈(G2)上、且一次筛选压板(E11)与螺旋输送轨道(G1)之间存在一次筛选通道(E12),所述一次筛选档杆(E13)固定在一次筛选通道(E12)的出口处。

8.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述二次筛选组件(E2)包括二次筛选检测探头(E21)、二次筛选推料气缸(E22)和二次筛选弹性档杆(E23),所述二次筛选弹性档杆(E23)与二次筛选检测探头(E21)配合,所述二次筛选检测探头(E21)与二次筛选推料气缸(E22)配合。

9.根据权利要求1所述的弹簧螺母的加工设备,其特征在于:所述初始工位(H3)、取簧工位(H4)、铆接工位(H5)和卸簧工位(H6)沿着旋转盘(H2)的转动方向依次均匀布置。

10.一种如权利要求1-9中任意一项权利要求所述的弹簧螺母的加工设备的加工方法,包括,通过螺母筛选给料装置(1)对螺母(L2)进行筛选给料,通过弹簧选取给料装置(2)对弹簧(L1)进行选取给料,通过铆接工装(3)对筛选后的螺母(L2)和选取后的弹簧(L1)进行铆接,其特征在于:(一)、通过螺母筛选给料装置(1)对螺母(L2)进行筛选给料的方法具体如下:

在对螺母(L2)输送过程中,螺母(L2)通过一次筛选通道(E12)时,当螺母(L2)上的直角部位(L6)与一次筛选档杆(E13)接触时,此类螺母(L2)掉落在螺母给料振动盘(G)中;

在对螺母(L2)输送过程中,螺母(L2)通过一次筛选通道(E12)时,当螺母(L2)上的圆角部位(L7)与一次筛选档杆(E13)接触时,此类螺母(L2)通过一次筛选通道(E12)并被输送至螺母输送底板(F1)上;

在对位于螺母输送底板(F1)上的螺母(L2)进行输送时,当螺母(L2)上的凹槽(L5)卡在二次筛选弹性档杆(E23)上时,二次筛选检测探头(E21)检测到螺母(L2)停止不动,通过二次筛选推料气缸(E22),将此类螺母(L2)从二次筛选推料口(E24)推至螺母给料振动盘(G)中;

在对位于螺母输送底板(F1)上的螺母(L2)进行输送时,当螺母(L2)上的凹槽(L5)没有卡在二次筛选弹性档杆(E23)上时,将此类螺母(L2)输送至螺母落料通道(F4),进而输送至进料滑槽(J1)中;

(二)、通过弹簧选取给料装置(2)对弹簧(L1)进行选取给料的方法具体如下:

在对弹簧(L1)的输送过程中,当弹簧(L1)的尾端(L3)与一号排列输送槽侧壁(A8)接触时,通过排列矫正筋(A3)将此类弹簧(L1)通过排列脱料口(A2)落入到弹簧给料振动盘(D)中;

在对弹簧(L1)的输送过程中,当弹簧(L1)的尾端(L3)与二号排列输送槽侧壁(A9)接触时,此类弹簧(L1)通过排列输送槽(A1)输送至弹簧换向槽(A5);

在对弹簧(L1)的输送过程中,当弹簧(L1)输送到弹簧换向槽(A5)时、且弹簧(L1)的尾端(L3)位于输送方向的前方时,通过排列导向筋(A4)将弹簧(L1)的尾端(L3)滑入到排列导向槽(A6),实现将弹簧(L1)换向,使得弹簧(L1)的尾端(L3)位于输送方向的后方;

在对弹簧(L1)的输送过程中,当弹簧(L1)输送到弹簧换向槽(A5)时、且弹簧(L1)的尾端(L3)位于输送方向的后方时,弹簧(L1)通过弹簧换向槽(A5);

弹簧(L1)输送至弹簧换向槽(A5)、并通过排列落料槽(A7)落入到弯曲输送部(B9),当弹簧(L1)的尾端(L3)朝向尾端导向槽(B4)的一侧时,弹簧(L1)在输送的过程中通过尾端导向筋(B3)和尾端导向槽(B4)将弹簧(L1)尾端调整至竖直方向,使得弹簧(L1)的尾端(L3)朝向尾端导向筋(B3)的一侧;

通过弹簧给料振动盘(D)将位于弯曲输送部(B9)上的弹簧(L1)输送至直线输送部(B10)上,然后在输送至弹簧输送通道(B5),并通过倾斜设置的弹簧输入端(B7)将弹簧(L1)再次调整至竖直向上状态、并滑入尾端滑槽(B6)内,通过气管吹气将弹簧(L1)吹送至弹簧输出端(B8)、使得弹簧(L1)的尾端(L3)依次与一次尾端导向凸台(B11)和二次尾端导向凸台(B12)接触,使得弹簧(L1)与取簧工位(H4)配合;

挡料气缸(C1)控制挡料挡块(C2)伸出,夹料气缸(C3)控制夹料挡块(C4)向两侧移动,位于弹簧输出端(B8)的弹簧(L1)的头端(L4)顶在挡料挡块(C2)上,夹料气缸(C3)控制夹料挡块(C4)将弹簧(L1)夹紧,挡料气缸(C1)控制挡料挡块(C2)缩回,通过取簧转轴(H73)上的磁铁将弹簧(L1)吸住,使得弹簧(L1)处于取簧工位(H4),夹料气缸(C3)控制夹料挡块(C4)将弹簧(L1)松开,旋转盘(H2)转动将弹簧(L1)转运至铆接工位(H5);

(三)、通过铆接工装(3)对筛选后的螺母(L2)和选取后的弹簧(L1)进行铆接的方法具体如下:

螺母(L2)从进料滑槽(J1)进入一号推料滑槽(J2),一号推料滑块(J4)将位于一号推料滑槽(J2)的螺母(L2)推至二号推料滑槽(J3),二号推料滑块(J5)将位于二号推料滑槽(J3)的螺母(L2)推至铆接工位(H5)的下方;

位于取簧工位(H4)的取簧转轴(H73)上的弹簧(L1)通过旋转盘(H2)转动至铆接工位(H5),当位于铆接工位(H5)的取簧转轴(H73)上的弹簧(L1)的尾端(L3)位于螺母(L2)的凹槽(L5)的上方时,取簧气缸(H71)驱动取簧电机(H72)移动,取簧电机(H72)驱动取簧转轴(H73)转动,将弹簧(L1)的尾端(L3)嵌在螺母(L2)的凹槽(L5)内,并通过铆接刀头(I2)对弹簧(L1)和螺母(L2)进行铆接形成弹簧螺母(L),铆接完成后通过二号推料滑块(J5)将弹簧螺母(L)推至出料滑槽(J6)后落入到落料滑槽(J7)内;

位于取簧工位(H4)的取簧转轴(H73)上的弹簧(L1)通过旋转盘(H2)转动至铆接工位(H5),当位于铆接工位(H5)的取簧转轴(H73)上的弹簧(L1)的头端(L4)位于螺母(L2)的凹槽(L5)的上方时,旋转盘(H2)继续转动,将位于取簧转轴(H73)上的弹簧(L1)通过旋转盘(H2)转动至卸簧工位(H6),取簧气缸(H71)驱动取簧电机(H72)移动,卸料气缸(K1)驱动卸料夹块(K2)将位于卸簧工位(H6)的取簧转轴(H73)上的弹簧(L1)夹紧,取簧气缸(H71)驱动取簧电机(H72)移动,实现将弹簧(L1)取下。
