专利号: 2019106307317
申请人: 嘉兴华维新能源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

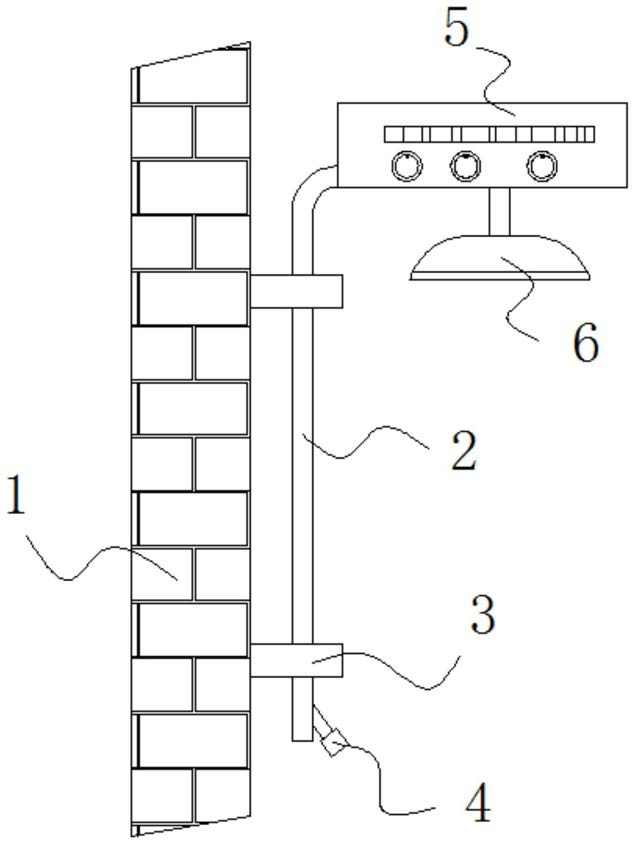

1.一种智能淋浴系统的新型花洒,包括墙壁(1),其特征在于:所述墙壁(1)的一侧呈竖直设置有输水管(2),所述输水管(2)通过两个固定架(3)与墙壁(1)进行固定连接,所述输水管(2)的底部远离墙壁(1)的一侧呈倾斜设置有散水口(4),所述输水管(2)的顶部远离墙壁(1)的一侧固定连接有智能控制器(5),所述智能控制器(5)的底部呈水平设置有固定花洒(6),所述散水口(4)通过连接头(7)与输水管(2)固定连接,所述散水口(4)远离连接头(7)的一端设置有推动环(8),所述散水口(4)的内部设置有推动杆(9),所述推动杆(9)通过连接块(10)与推动环(8)固定连接,所述推动杆(9)的中心环绕设置有密封块(11),所述密封块(11)靠近推动环(8)的一端设置有卡环(12),所述密封块(11)远离推动环(8)的一端设置有内部固定环(13),所述密封块(11)通过压缩弹簧(14)与内部固定环(13)连接,所述固定花洒(6)的顶部设置有螺纹连接口(15),所述固定花洒(6)的底部中心呈水平设置有橡胶片(16)。

2.根据权利要求1所述的一种智能淋浴系统的新型花洒,其特征在于:所述固定花洒(6)呈半球形设置,所述固定花洒(6)的底端的内壁呈环绕设置有卡槽,所述橡胶片(16)的侧壁四周设置有与卡槽相互对应的凸块,所述固定花洒(6)的顶部通过螺纹连接口(15)与智能控制器(5)固定连接,且固定花洒(6)的中心与智能控制器(5)的内部相互连通。

3.根据权利要求1所述的一种智能淋浴系统的新型花洒,其特征在于:所述固定花洒(6)内壁顶部呈水平固定连接有引流环(17),所述引流环(17)的中心凸起,且引流环(17)中心的四周设置有多个出水口,所述出水口呈倾斜设置,所述引流环(17)的底部设置有螺纹环(20),所述螺纹环(20)的内部呈竖直设置有螺纹杆(19),所述螺纹环(20)通过其侧壁的固定杆(18)与固定花洒(6)固定连接。

4.根据权利要求3所述的一种智能淋浴系统的新型花洒,其特征在于:所述螺纹杆(19)的底部与橡胶片(16)的顶部中心固定连接,所述橡胶片(16)内部呈竖直设置有多个出水孔(22),所述橡胶片(16)的底部靠近固定花洒(6)的一侧呈竖直设置有拨片(23)。

5.根据权利要求3所述的一种智能淋浴系统的新型花洒,其特征在于:所述固定杆(18)的底部呈水平设置有环形转动扇(21),所述环形转动扇(21)包括中心环(211),所述中心环(211)的四周呈环绕设置有环绕扇叶(213),所述环绕扇叶(213)的侧壁呈环绕设置有固定圈(212),所述固定圈(212)通过转动轴(214)与环绕扇叶(213)转动连接,所述固定圈(212)与固定花洒(6)的内壁固定连接。

6.根据权利要求1或2所述的一种智能淋浴系统的新型花洒,其特征在于:所述橡胶片(16)的中心由橡胶制成,所述橡胶片(16)靠近固定花洒(6)的内壁处设置有固定铁环,所述密封块(11)为橡胶制成,且密封块(11)靠近卡环(12)的一端有圆柱状凸块,所述凸块伸入卡环(12)的中心内部。
