专利号: 2019106307389
申请人: 安徽航睿电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

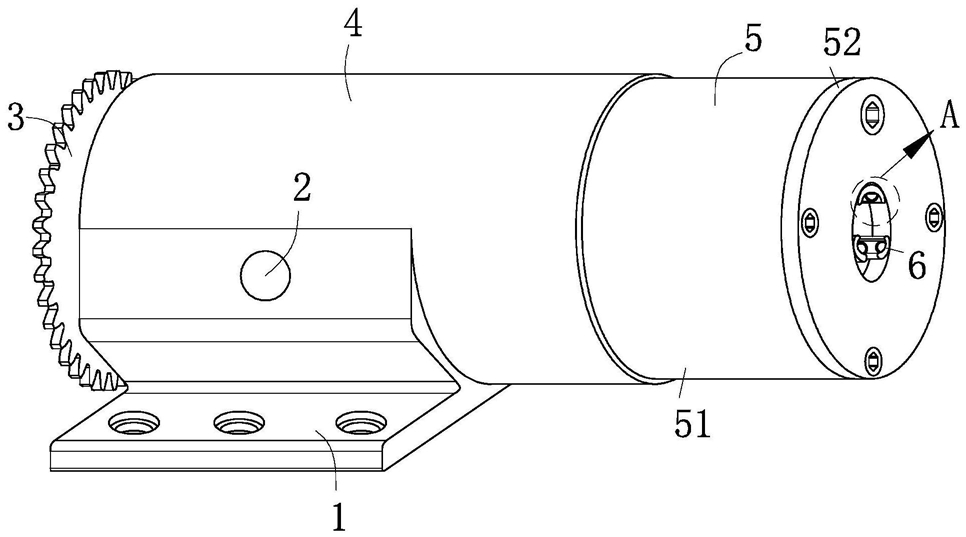

1.一种脂润滑主轴,其特征在于:包括底座(1)、橡胶塞(2)、齿轮(3)、套筒(4)、主轴结构(5)、夹取结构(6)、轴承(7)、清灰结构(8)和限位结构(9);所述底座(1)固定于圆柱体结构的所述套筒(4)的侧壁;用于传动的所述主轴结构(5)与所述套筒(4)之间转动连接,所述套筒(4)的内部设有用于导向的所述轴承(7),所述底座(1)上设有用于对脂润滑油孔进行密封的所述橡胶塞(2),所述橡胶塞(2)与所述底座(1)之间卡合,所述主轴结构(5)通过所述轴承(7)与所述套筒(4)之间转动连接,所述主轴结构(5)的一端连接于所述(3);所述主轴结构(5)背离所述齿轮(3)的一端设有用于夹取圆柱体工件的所述夹取结构(6),所述夹取结构(6)连接于所述限位结构(9);所述主轴结构(5)的内部设有用于清理所述夹取结构(6)的内部的切割废屑的所述清灰结构(8)。

2.根据权利要求1所述的一种脂润滑主轴,其特征在于:所述主轴结构(5)包括主轴本体(51)和端盖(52),圆柱体结构的所述主轴本体(51)贯穿于所述轴承(7),所述主轴本体(51)通过所述轴承(7)与所述套筒(4)之间转动连接,所述齿轮(3)固定于所述主轴本体(51)的一端,所述端盖(52)通过螺栓固定于所述主轴本体(51)的另一端。

3.根据权利要求2所述的一种脂润滑主轴,其特征在于:所述夹取结构(6)包括夹板(61)、限位块(62)、通孔(63)、传动环(64)、定位圈(65)、挡块(66)、驱动块(67)、滑杆(68)、复位弹簧(69)和螺杆(69a),圆柱体结构的所述通孔(63)贯穿于所述端盖(52)且延伸至所述主轴本体(51)的内部,所述定位圈(65)固定于所述主轴本体(51)的端部,所述定位圈(65)与所述端盖(52)抵触,所述定位圈(65)上设有滑动连接的所述传动环(64),所述螺杆(69a)贯穿连接于所述端盖(52)和所述传动环(64),所述螺杆(69a)与所述端盖(52)之间转动连接,且所述螺杆(69a)与所述传动环(64)之间螺纹连接,所述传动环(64)上通过所述限位结构(9)圆周阵列设有三个截面为梯形的所述挡块(66),所述挡块(66)与所述定位圈(65)之间滑动连接,所述挡块(66)与截面为梯形结构的所述驱动块(67)抵触,所述驱动块(67)与所述定位圈(65)之间滑动连接,所述驱动块(67)与所述挡块(66)的滑动方向垂直,所述驱动块(67)的底端设有弧形结构的所述夹板(61),且所述夹板(61)上设有半圆环形结构的所述限位块(62),所述夹板(61)上固定有圆环形的所述滑杆(68),所述滑杆(68)与所述定位圈(65)之间滑动连接,所述滑杆(68)的内部设有所述复位弹簧(69),所述复位弹簧(69)背离所述夹板(61)的一端与所述定位圈(65)抵触。

4.根据权利要求3所述的一种脂润滑主轴,其特征在于:所述限位结构(9)包括三个滑套(91)、传动板(92)、导流槽(93)、卡块(94)、活塞(95)、弹片(96)、气管(97)、限位弹簧(98)、密封塞(99)和阀门(99a),三个弧形结构的所述滑套(91)圆周阵列设于所述定位圈(65)的内部,弧形结构的所述传动板(92)与所述滑套(91)之间滑动连接,所述传动板(92)的厚度从所述定位圈(65)至圆心方向逐渐减小,所述导流槽(93)贯穿于所述主轴本体(51)且与所述通孔(63)导通,所述传动板(92)的端部设有用于对所述滑套(91)的内部的容纳空腔进行密封的圆台形的所述密封塞(99),所述限位弹簧(98)的一端抵触于所述传动板(92),所述限位弹簧(98)的另外一端抵触于所述滑套(91),所述滑套(91)上设有两个小型的所述阀门(99a),两个所述阀门(99a)均导通于所述滑套(91)的内部的容纳空腔,所述气管(97)的一端固定于其中一个所述阀门(99a),所述气管(97)的另外一端贯穿于所述定位圈(65)且延伸至所述挡块(66)的内部的空腔中,所述活塞(95)与所述挡块(66)之间滑动连接,所述挡块(66)的容纳空腔中设有连接于所述活塞(95)的所述弹片(96),所述活塞(95)的端部设有用于对所述挡块(66)进行限位的所述卡块(94),所述传动环(64)与所述挡块(66)之间通过所述卡块(94)固定。

5.根据权利要求2所述的一种脂润滑主轴,其特征在于:所述清灰结构(8)包括连接圈(81)和多个扇叶(82),所述扇叶(82)的一端固定于所述主轴本体(51)的内部,多个圆周阵列分布的所述扇叶(82)的另外一端固定于圆柱体结构的所述连接圈(81)。
