专利号: 2019106307849
申请人: 安徽天晶模具科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

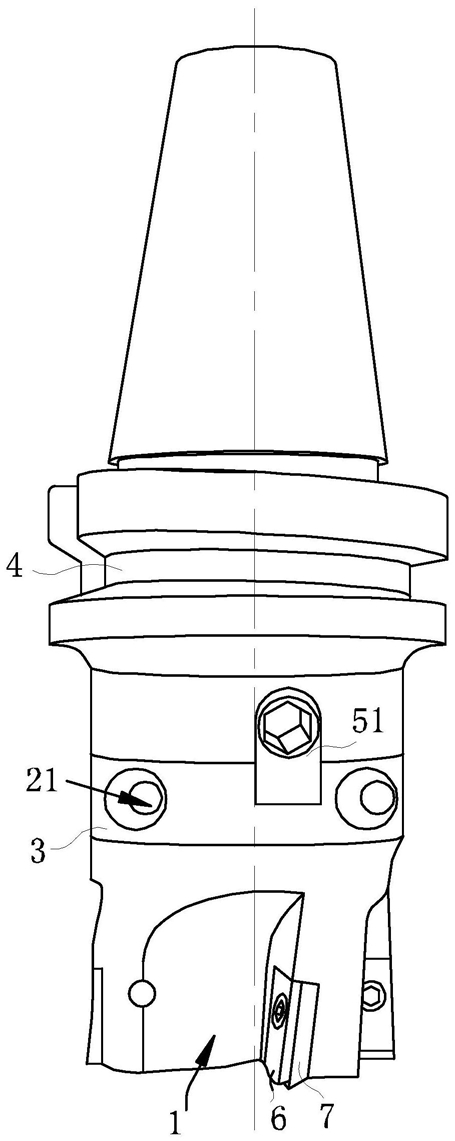

1.一种硬质合金刀头,其特征在于:包括多个排屑槽(1)、清理结构(2)、固定套(3)、刀夹(4)、限位结构(5)、固定结构(6)和切削结构(7);所述刀夹(4)抵触于所述固定套(3),所述固定套(3)上设有用于固定所述刀夹(4)的所述限位结构(5),所述限位结构(5)固定于所述固定套(3),所述限位结构(5)与所述刀夹(4)之间可拆卸连接,所述固定套(3)背离所述刀夹(4)的一端设有多个圆周阵列分布的用于排除切割废屑的弧形结构的所述排屑槽(1);

用于对工件进行抛光的所述切削结构(7)夹持于所述固定结构(6)与所述固定套(3),且所述固定结构(6)与所述固定套(3)之间通过螺栓连接;所述固定套(3)的内部设有用于对所述切削结构(7)进行降温和清理废屑的所述清理结构(2);所述固定套(3)包括空腔(32),位于所述空腔(32)的内侧壁上通过弹簧(31)连接橡胶球(33),且所述空腔(32)的内部安装气囊(34),所述气囊(34)包括进气口(35)和出气口(36),所述橡胶球(33)的往复运动挤压气囊(34),使气囊(34)向进风孔(21)吹气,加快进气孔(21)内部的空气流动;所述固定套(3)的内部安装有滑板(37)和压缩弹簧(38),且所述滑板(37)通过压缩弹簧(38)连接在固定套(3)的内部。

2.根据权利要求1所述的一种硬质合金刀头,其特征在于:所述限位结构(5)包括限位板(51)、卡块(52)、限位块(53)和卡槽(54),所述固定套(3)靠近所述刀夹(4)的一端一体注塑有正六边形结构的所述限位块(53),所述限位块(53)与所述刀夹(4)卡合,所述固定套(3)上设有所述卡槽(54),截面为梯形结构的所述限位板(51)与所述刀夹(4)抵触,所述限位板(51)通过螺栓固定于所述刀夹(4),所述限位板(51)上设有所述卡块(52),所述卡块(52)与所述卡槽(54)卡合。

3.根据权利要求2所述的一种硬质合金刀头,其特征在于:所述固定结构(6)包括固定板(61)和定位槽(62),所述固定板(61)通过螺栓固定于所述固定套(3),所述固定板(61)与所述固定套(3)夹持于所述切削结构(7),所述固定板(61)上设有半圆柱体结构的所述定位槽(62),所述切削结构(7)与所述定位槽(62)卡合。

4.根据权利要求3所述的一种硬质合金刀头,其特征在于:所述切削结构(7)包括刀片(71)、通孔(72)和定位条(73),所述刀片(71)夹持于所述固定板(61)与所述固定套(3),所述刀片(71)背离所述固定板(61)的一端为四棱台结构,所述刀片(71)上设有腰形结构的所述通孔(72),所述刀片(71)上设有两个半圆柱体结构的所述定位条(73),所述定位条(73)的长度小于所述定位槽(62)的长度,所述定位条(73)与所述定位槽(62)卡合。

5.根据权利要求4所述的一种硬质合金刀头,其特征在于:所述清理结构(2)包括进风孔(21)、导流板(22)、存储室(23)和多个导流孔(24),所述固定套(3)的内部设有圆柱体结构的所述存储室(23),所述固定套(3)上设有多个圆台形的用于引流的所述进风孔(21),所述进风孔(21)导通于所述存储室(23),所述存储室(23)的内部设有四个半圆弧组成的所述导流板(22),所述固定套(3)上设有所述导流孔(24),所述导流孔(24)导通与所述排屑槽(1)和所述存储室(23),所述导流板(22)距离所述存储室(23)的轴心的垂直距离从所述导流孔(24)至所述进风孔(21)方向逐渐减小。

6.根据权利要求5所述的一种硬质合金刀头,其特征在于:所述出气口(36)靠近导流孔(24)的所述进气孔(21)上,所述进气口(35)远离导流孔(24)的所述进气孔(21)上。
