1.一种有机柔性屏衬底材料的制备方法，其特征是，包括如下步骤：

（1）将梭子蟹蟹壳干燥至恒重，置于NaOH溶液中煮沸并过滤；

（2）将滤渣转入硝酸溶液中浸泡，浸泡结束后过滤；

（3）将滤渣清洗至中性后转入二乙烯三胺五乙酸水溶液，依次加入N,N-二甲基甲酰胺和过氧化氢，调节溶液pH至碱性，搅拌反应后过滤；

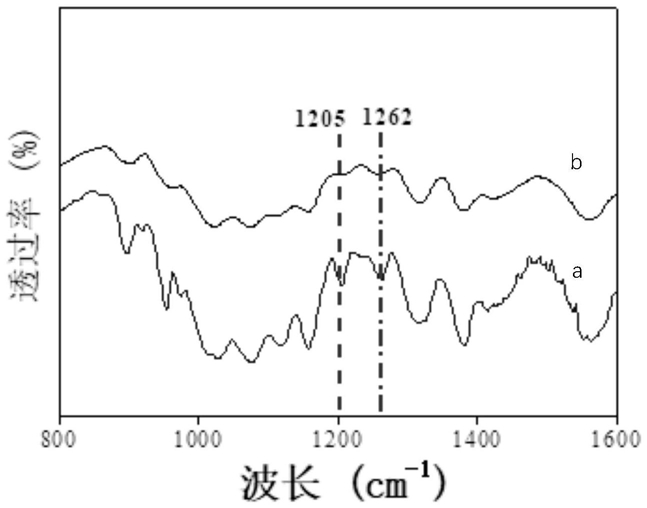

（4）将滤渣清洗至中性后转入乙酸溶液，超声提取后离心分离，将上清液的水分蒸干，得到DPTA改性的甲壳素纳米纤维，即所述有机柔性屏衬底材料。

2.根据权利要求1所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（1）中所述NaOH溶液的浓度为5-10%（w:V），煮沸1-3h，重复2-4次。

3.根据权利要求1所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（2）中所述硝酸溶液的浓度为1-3mol/L，浸泡时间10-12h，重复2-4次。

4.根据权利要求1所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（3）中所述二乙烯三胺五乙酸水溶液的浓度为5-25%（m/V），滤渣与二乙烯三胺五乙酸水溶液的比例为1g:（10-30mL）。

5.根据权利要求1或4所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（3）中加入的N,N-二甲基甲酰胺的量为1-5%（V/V），加入的过氧化氢的量为1-3%（V/V）。

6.根据权利要求1或4所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（3）中调节溶液的pH至9-13，搅拌反应1-3d。

7.根据权利要求1所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（4）中所述乙酸溶液的pH为2.5-3.5。

8.根据权利要求1或7所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（4）中超声提取时温度0-4℃，功率800-1000W，频率40-60Hz，提取时间20-40min。

9.根据权利要求1或7所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（4）中离心分离时转速10000-14000rpm，温度0-4℃，离心时间20-40min。

10.根据权利要求1或7所述的一种有机柔性屏衬底材料的制备方法，其特征是，步骤（4）中先将上清液用水稀释5-15倍，再在90-110℃下将水分蒸干。
