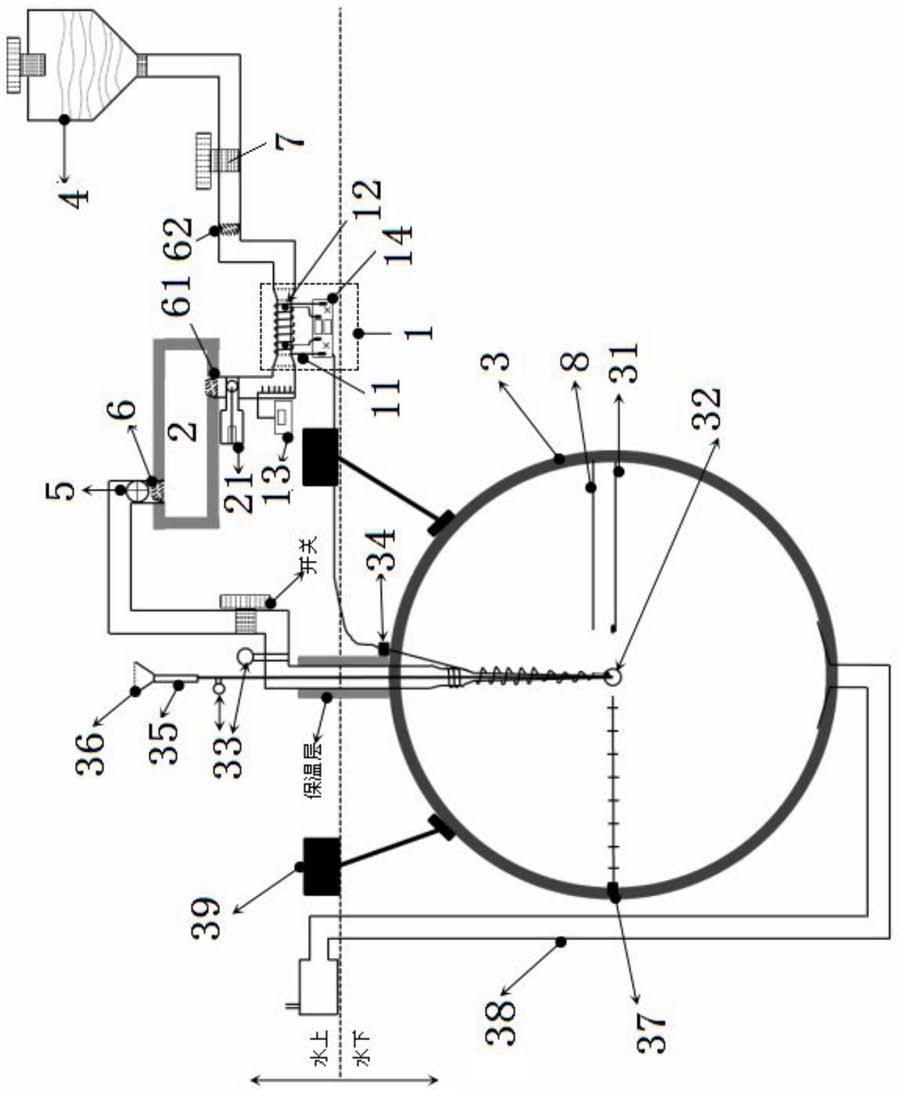

1.模拟稳定助燃剂燃烧环境装置之二，其使用液体燃料作为能源模拟助燃剂燃烧；其特征在于：其首先利用加热装置(1)加热液体燃料使其气化挥发，通过保温集气罐(2)存储气态燃料，通过球形燃烧室(3)得到稳定燃烧的火焰。

2.按照权利要求1所述模拟稳定助燃剂燃烧环境装置之二，其特征在于：加热装置(1)中的核心设备为电加热线圈(11)。

3.按照权利要求2所述模拟稳定助燃剂燃烧环境装置之二，其特征在于：所述模拟稳定助燃剂燃烧环境装置之二还满足下述要求之一或其组合：所述模拟稳定助燃剂燃烧环境装置之二中还设置有液体燃料供应源(4)，其布置在加热装置(1)上游；其具体为燃料存储箱；其通过连接管路连通着加热装置(1)；

加热装置(1)中还设置有测温元件(12)、液面传感器(13)、控制器(14)；其中：电加热线圈(11)布置在连通液体燃料供应源(4)的一次加热管路(15)外部；测温元件(12)、液面传感器(13)均布置在一次加热管路(15)内部；液面传感器(13)布置在一次加热管路(15)出口处的管路处。

4.按照权利要求3所述模拟稳定助燃剂燃烧环境装置之二，其特征在于：所述模拟稳定助燃剂燃烧环境装置之二还满足下述要求之一或其组合：在一次加热管路(15)下游连通保温集气罐(2)的管路中还设置有止回阀B(61)、泵(21)；其中：泵(21)布置在止回阀B(61)的上游；

在一次加热管路(15)上游连通液体燃料供应源(4)的管路上还设置有止回阀C(62)；止回阀C(62)的上游还设置有总阀开关(7)。

5.按照权利要求4所述模拟稳定助燃剂燃烧环境装置之二，其特征在于：所述模拟稳定助燃剂燃烧环境装置之二还满足下述要求之一或其组合：球形燃烧室(3)内部连通上游保温集气罐(2)的管路上还设置有电子打火装置(34)；连通上游保温集气罐(2)的球形燃烧室(3)内部管路末端布置有多孔球形预混室(32)；球形燃烧室(3)内还设置有测温元件(31)、活动样品挂架(8)、活动标尺(37)；其中：测温元件(31)靠近活动样品挂架(8)布置；活动标尺(37)在球形燃烧室(3)内部空腔中远离活动样品挂架(8)布置；

在模拟稳定助燃剂燃烧环境装置之二中还设置有连通多孔球形预混室(32)的空气导管(36)，在空气导管(36)上位于球形燃烧室(3)外部的近端处还设置有稳压单元(33)、抽气泵(35)；其中：抽气泵(35)位于更靠近空气导管(36)外端出口处；

球形燃烧室(3)内部空腔还连通着废气软管(38)；废气软管(38)的下游出口端连通着后续设备或者大气；

球形燃烧室(3)整体都布置在水面以下；其通过支架A(39)辅助固定。

6.按照权利要求2所述模拟稳定助燃剂燃烧环境装置之二，其特征在于：加热装置(1)的构成如下：电加热线圈(11)、测温元件(12)、控制器(14)、油浴容器(16)、支架B(17)、盛装液体助燃剂的容器(18)；其中：盛装液体助燃剂的容器(18)固定布置在支架B(17)上并使得盛装液体助燃剂的容器(18)能悬空布置在油浴容器(16)的内部空间中且不直接接触油浴容器(16)；

电加热线圈(11)布置在盛装液体助燃剂的容器(18)外部；电加热线圈(11)和盛装液体助燃剂的容器(18)都布置在油浴容器(16)中的油浴油里；测温元件(12)布置在油浴容器(16)中盛装液体助燃剂的容器(18)外部的油浴油中；控制器(14)布置在油浴容器(16)外部，控制器(14)连接着测温元件(12)；

盛装液体助燃剂的容器(18)的内腔连通着管路，下游和上游的管路上分别设置有止回阀B(61)、止回阀C(62)。

7.按照权利要求1-6其中之一所述模拟稳定助燃剂燃烧环境装置之二，其特征在于：靠近燃料喷出口(321)处还布置有可燃物添加配件，其构成如下：可燃物喷嘴(323)、可燃物供应存储箱(324)；其中：可燃物喷嘴(323)后部直接连通可燃物供应存储箱(324)或者通过管路连通可燃物供应存储箱(324)；可燃物喷嘴(323)的喷口对应着燃料喷出口(321)的燃料喷出通道，二者轴线之间夹角为5～45°。
