1.一种近红外荧光的高灵敏度温度传感方法，其特征在于，其包括：

采用910～920nm的激光作为泵浦光源，对掺杂有Yb3+和Er3+的光学温度传感材料进行激发，采集在不同温度下的所述光学温度传感材料在940-1800nm波段的光致发光光谱，并对所述光致发光光谱中的两个荧光峰谱带进行积分，建立两个所述荧光峰谱带的荧光强度比随温度变化的标准曲线；以及将所述光学温度传感材料置于待测环境中，采集在940-

1800nm波段的光致发光光谱，并进行计算，得出待测温度值。

2.根据权利要求1所述的近红外荧光的高灵敏度温度传感方法，其特征在于，所述光致发光光谱中的两个所述荧光峰谱带分别位于950～1100nm和1450-1650nm之间。

3.根据权利要求1所述的近红外荧光的高灵敏度温度传感方法，其特征在于，所述光学温度传感材料包括NaY(WO4)2：Yb3+/Er3+、KY(WO4)2：Yb3+/Er3+、CaWO4：Yb3+/Er3+、CaMoO4：Yb3+/Er3+中的任意一种。

4.根据权利要求1所述的近红外荧光的高灵敏度温度传感方法，其特征在于，所述光学温度传感材料为NaY(WO4)2：Yb3+/Er3+，其中稀土离子的摩尔比为Y3+:Yb3+:Er3+＝89：10：1。

5.根据权利要求4所述的近红外荧光的高灵敏度温度传感方法，其特征在于，所述光致发光光谱中的两个所述荧光峰谱带的中心波长分别为1016nm和1537nm。

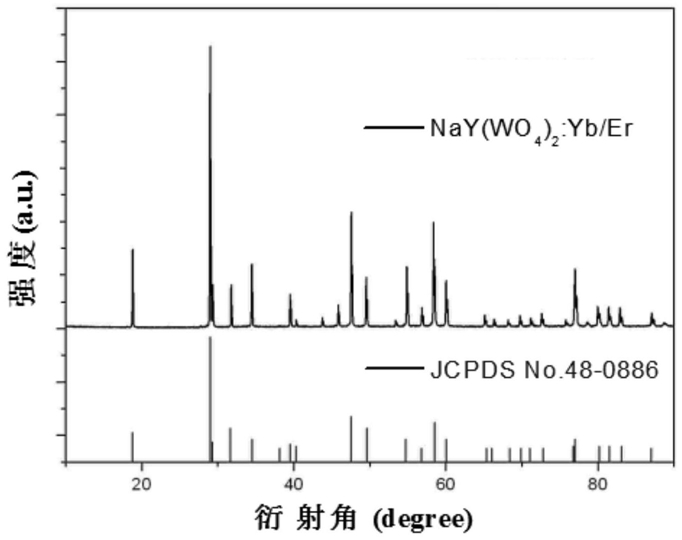

6.根据权利要求4所述的近红外荧光的高灵敏度温度传感方法，其特征在于，所述NaY(WO4)2：Yb3+/Er3+，是通过高温固相法将Na2CO3、WO3、Y2O3、Yb2O3和Er2O3混合研磨后，进行压片、烧结制得。

7.根据权利要求6所述的近红外荧光的高灵敏度温度传感方法，其特征在于，所述烧结温度为900～1100℃，烧结时间为5～7h。
