专利号: 2019106356690
申请人: 南昌工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

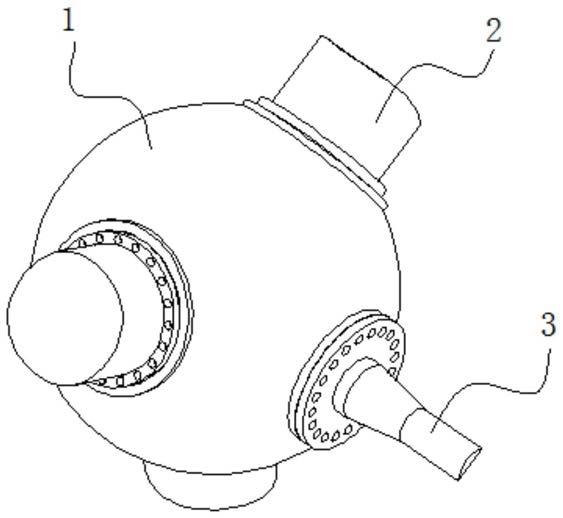

1.一种风机润滑油回收装置,包括轮毂(1)、叶轮(2)、变桨轴承和主轴(3),所述变桨轴承由变桨轴承外环(4)和变桨轴承内环(5)组成,其特征在于:还包括回收装置(6);

所述回收装置(6)包括壳体(601)和盖体(602),所述壳体(601)一表面与轮毂(1)一内壁固定连接,所述盖体(602)一表面与壳体(601)一表面固定连接,所述壳体(601)内固定有隔板(603),所述隔板(603)与壳体(601)底面之间形成控制腔(604),所述隔板(603)另一表面固定有回收壳(605),所述回收壳(605)与壳体(601)之间形成若干收纳腔(606);

所述收纳腔(606)内固定有抽油泵(607),所述抽油泵(607)的进料口贯穿回收壳(605)且位于回收壳(605)内部,所述抽油泵(607)的出料口贯穿盖体(602)且固定有一L形连接管(608),所述L形连接管(608)一端固定连通有一分油壳(609),所述分油壳(609)周侧面固定连通有若干导油管(610),若干所述导油管(610)一端固定连通有一环形导油道(611),所述环形导油道(611)周侧面固定连通有注油管(612),所述注油管(612)与变桨轴承外环(4)位置上相对;

所述环形导油道(611)后侧面通过若干支杆(613)固定有一U形回收盖(614),所述U形回收盖(614)包括内罩(6141)和外罩(6142),所述外罩(6142)一表面与变桨轴承外环(4)固定连接,所述内罩(6141)一表面与变桨轴承内环(5)一表面接触且之间设有橡胶环;

所述U形回收盖(614)后侧面固定连通有一回收管(615),所述回收管(615)一端贯穿盖体(602)且位于回收壳(605)内部。

2.根据权利要求1所述的一种风机润滑油回收装置,其特征在于,所述轮毂(1)周侧面开设有若干贯通孔(101),所述变桨轴承外环(4)固定在贯通孔(101)内壁,所述变桨轴承内环(5)固定在叶轮(2)一端面,所述变桨轴承内环(5)位于变桨轴承外环(4)内部且与变桨轴承外环(4)转动连接。

3.根据权利要求1所述的一种风机润滑油回收装置,其特征在于,所述主轴(3)一端通过若干螺栓和法兰盘与轮毂(1)周侧面固定连接,所述主轴(3)的轴心线与若干叶轮(2)形成的平面垂直分布。

4.根据权利要求1所述的一种风机润滑油回收装置,其特征在于,所述轮毂(1)内壁且位于贯通孔(101)一侧的位置设有安装座(102),所述安装座(102)上固定有一电机(103),所述电机(103)输出轴一端固定有一齿轮(104),所述变桨轴承内环(5)内壁环绕设置有若干齿牙(501),所述齿牙(501)与齿轮(104)啮合。

5.根据权利要求1所述的一种风机润滑油回收装置,其特征在于,所述控制腔(604)内固定有一控制装置(616),所述壳体(601)与隔板(603)之间固定有若干蓄电池(617),若干所述电机(103)和控制装置(616)均与蓄电池(617)电性连接。

6.根据权利要求1所述的一种风机润滑油回收装置,其特征在于,所述回收壳(605)周侧面固定连通有一进油管,所述进油管一端贯穿壳体(601)且位于壳体(601)外部,所述进油管上设有开关阀。
