1.一种新能源汽车电池防自燃系统,包括底盘(1),其特征在于:所述底盘(1)上开设有N个电池箱卡口,N个所述电池箱卡口呈阵列状分布,所述电池箱卡口内卡设有电池箱(2),所述电池箱(2)的底部由两块底板(8)封闭,两块所述底板(8)上放置有电池(3);
所述底盘(1)连接有冷媒散热机构(4),所述电池箱(2)连接有风冷散热机构(5),所述冷媒散热机构(4)和风冷散热机构(5)同时给所述电池箱(2)散热,所有所述电池箱(2)还连接有同一个抽气机构(6),该抽气机构(6 )抽吸各个所述电池箱(2)内的空气;
两块底板(8)分别与所述电池箱(2)的内壁铰接,两块底板(8)之间设有锁紧机构(7),当电池箱(2)内温度>T1时所述锁紧机构(7)解锁,两块所述底板(8)打开,所述电池(3)脱离对应的所述电池箱(2);
所述冷媒散热机构(4)、抽气机构(6)连接有控制电路,所述控制电路设置有主微处理器(100),主微处理器(100)连接有气压传感器(10)、温度传感器(402)以及声光报警器(101),气压传感器(10)和温度传感器(402)安装于电池箱(2)内;
主微处理器(100)根据气压传感器(10)的信号控制抽气机构(6)的开关,主微处理器(100)通过温度传感器(402)获取电池箱(2)内温度,当电池箱(2)内温度大于设定的温度阈值T3时,主微处理器(100)控制声光报警器(101)发出报警信号,温度阈值T3<T1;
所述电池箱(2)内围绕所述电池(3)安装有红外测距传感器,所述红外测距传感器与所述电池(3)不接触;红外测距传感器与主微处理器(100)相连;
红外测距传感器检测到电池(3)外壁的距离发送给主微处理器(100),如果电池(3)发生鼓胀,则红外测距传感器检测的距离缩小。
2.根据权利要求1所述的新能源汽车电池防自燃系统,其特征在于:所述冷媒散热机构(4)包括依次串联的压缩机、冷凝器、膨胀阀和热交换管(401),其中所述热交换管(401)设置在所述底盘(1)内,所述热交换管(401)内充满冷凝剂,当所述电池箱(2)内的温度>T2时,所述冷媒散热机构(4)启动降温,其中40℃<T2<T1;
所述控制电路还包括第一开关三极管Q1、第一继电器J1,主微处理器(100)设置有第一控制端,主微处理器(100)通过第一控制端连接第一开关三极管Q1的基极,第一开关三极管Q1控制第一继电器J1的线圈通断电,第一继电器J1的常开开关控制压缩机的开关。

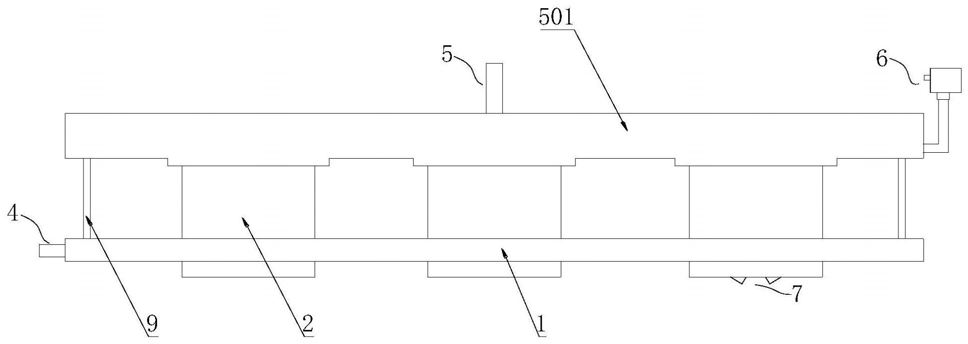

3.根据权利要求1或2所述的新能源汽车电池防自燃系统,其特征在于:所述风冷散热机构(5)包括散热风道(504)、集气腔(502)和排风管(503),所述电池箱(2)的箱壁中开有竖向通孔形成所述散热风道(504),所述散热风道(504)的进气口朝向底盘(1)下方,所述底盘(1)上方通过支撑架(9)安装有盖板(501),该盖板(501)内设有所述集气腔(502),所有所述竖向通孔的出气口通过导风管(505)与所述集气腔(502)连通,所述集气腔(502)连接有排风管(503)。
4.根据权利要求3所述的新能源汽车电池防自燃系统,其特征在于:所述抽气机构(6)包括设置在所述盖板(501)内的负压流道(601)和负压腔(602),所述电池箱(2)的顶面与所述盖板(501)的下表面紧密贴合,所述盖板(501)内对应每一排或每一列所述电池箱(2)设有一条所述负压流道(601),所述电池箱(2)的内腔与对应的所述负压流道(601)连通,所述负压流道(601)与所述负压腔(602)连通,所述负压腔(602)连接有真空泵(603);
所述控制电路还包括第二开关三极管Q2、第二继电器J2,主微处理器(100)设置有第二控制端,主微处理器(100)通过第二控制端连接第二开关三极管Q2的基极,第二开关三极管Q2控制第二继电器J2的线圈通断电,第二继电器J2的常开开关控制真空泵(603)的开关。
5.根据权利要求4所述的新能源汽车电池防自燃系统,其特征在于:所述电池箱(2)的箱顶设有抽气口(604),该抽气口(604)内安装有与之形状相匹配的堵头(607),所述盖板(501)上对应所述抽气口(604)开设有抽气槽(605),该抽气槽(605)的槽口与所述抽气口(604)相对,所述抽气槽(605)与对应的所述负压流道(601)连通,所述抽气槽(605)内安装有堵头弹簧(606),该堵头弹簧(606)将所述堵头(607)推向抽气口(604),所述电池(3)上设置有顶杆(610),该顶杆(610)克服堵头弹簧(606)的弹力,将所述堵头(607)顶起从而使所述电池箱(2)的内腔与所述负压流道(601)连通。
6.根据权利要求5所述的新能源汽车电池防自燃系统,其特征在于:所述盖板(501)上对应所述电池箱(2)设有对接端盖(608),所述电池箱(2)的顶端伸入所述对接端盖(608)内,所述对接端盖(608)的内壁和所述电池箱(2)的外壁之间设有密封圈(609)。
7.根据权利要求1所述的新能源汽车电池防自燃系统,其特征在于:所述锁紧机构(7)包括锁紧插销(701)、锁紧弹簧(703)和记忆合金条(704),其中一块所述底板(8)内设有插销槽(702),该插销槽(702)内设有依次连接的记忆合金条(704)、锁紧弹簧(703)和锁紧插销(701),另一个所述底板(8)内设有锁紧孔(705),所述锁紧弹簧(703)内端将所述记忆合金条(704)抵紧在所述插销槽(702)的槽底,锁紧弹簧(703)外端将所述锁紧插销(701)顶紧在所述锁紧孔(705)孔底从而将两块所述底板(8)锁紧,所述记忆合金条(704)的变态温度为T1,当电池箱(2)内温度>T1时,所述记忆合金条(704)恢复至螺旋状的稳定态,所述锁紧弹簧(703)带动锁紧插销(701)朝插销槽(702)的槽底移动,所述锁紧插销(701)退出所述锁紧孔(705)两块所述底板(8)被解锁。
8.根据权利要求1所述的新能源汽车电池防自燃系统,其特征在于:所述锁紧机构(7)为电磁锁(103),电磁锁(103)与主微处理器(100)相连。
9.根据权利要求7所述的新能源汽车电池防自燃系统,其特征在于:两块所述底板(8)的对接面呈相互配合的三级台阶状,两块所述底板(8)的三级台阶公母配合,其中第一级台阶的阶面和台面上、第二级台阶的台面上以及第三级台阶的阶面上分别设有第一密封条(706),第二级台阶的阶面呈斜面状,所述插销槽(702)位于第二级台阶的阶面上。
