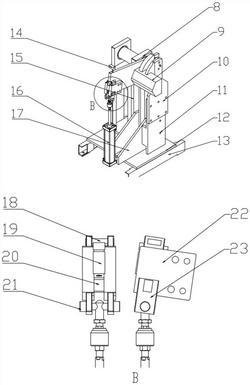

1.一种汽车制动总成制动力测试台，其特征在于，该测试台包括：传动机构、气动制动器(9)、固定板(10)、支撑板(11)、座板(12)、液压缸组件(16)、上插销(18)、传感器(19)、下插销(20)、传动轴(21)、传感器导向座(22)和传感器导向(23)；

所述传动机构包括第一制动盘(1)、第二轴法兰(2)、第二制动盘(3)、第一轴法兰(4)、推动力臂(5)、垫板(6)、主轴(7)和轴承座(8)；所述第一制动盘(1)通过第二轴法兰(2)与第一轴法兰(4)连接，所述第一制动盘(1)和第二轴法兰(2)之间通过螺孔连接，所述第一轴法兰(4)与推动力臂(5)固定连接并与主轴(7)相连，所述主轴(7)由两个轴承座(8)支撑固定，保障其平稳运行，所述第二制动盘(3)通过垫板(6)与推动力臂(5)连接；所述推动力臂(5)能够带动主轴(7)和两个制动盘转动，可以安装不同尺寸的制动总成；

所述气动制动器(9)的外侧板与固定板(10)固定连接，内侧板可以随气动条件运动，所述气动制动器(9)在运作时，以一定的压力将制动盘夹紧进行摩擦测量；所述固定板(10)通过若干螺栓与支撑板(11)固定连接，所述支撑板(11)与座板(12)固定连接；

所述液压缸组件(16)通过传动轴(21)与传感器导向(23)连接，整个测试台由液压缸组件(16)推动力推动，液压缸组件(16)通过传动轴(21)将推力传动至传感器导向(23)；所述上插销(18)和下插销(20)分别过盈配合安装于传感器导向(23)的上下两个槽孔中，能够随着传感器导向(23)的滑动而运动；所述传感器导向(23)安装在传感器导向座(22)上，所述传感器导向座(22)与推动力臂(5)固定连接，当传感器导向(23)在传感器导向座(22)内相对滑动时，下插销(20)与传感器(19)接触并相互作用。

2.根据权利要求1所述的一种汽车制动总成制动力测试台，其特征在于，该测试台还包括座脚(13)、台面(14)、立柱(15)和支撑固定板(17)；所述台面(14)用于固定所述传动机构，台面(14)通过四根立柱(15)支撑在座板(12)上，座板(12)与座脚(13)固定连接，所述座脚(13)固定在地面上；所述支撑固定板(17)固定在座板(12)上，并与支撑板(12)固定。

3.根据权利要求1所述的一种汽车制动总成制动力测试台，其特征在于，所述液压缸组件(16)的推杆接头与传动轴(21)形成转动副连接，液压缸推动时接头与传动轴可以相对转动；并采用限位传感器限定液压缸组件的推程；所述传动轴(21)两侧穿过传感器导向(23)，并在两侧末端加装法兰盘通过螺栓固定，限制传感器导向(23)的相对转动。

4.根据权利要求1所述的一种汽车制动总成制动力测试台，其特征在于，所述传感器导向座(22)上开有一段凹槽，用于上下接触固定传感器(19)，传感器(19)与推动力臂(5)顶端相连接。

5.根据权利要求1所述的一种汽车制动总成制动力测试台，其特征在于，所述第一制动盘(1)的直径小于第二制动盘(3)。

6.根据权利要求1所述的一种汽车制动总成制动力测试台，其特征在于，所述传感器导向(23)在传感器导向座(22)内相对滑动时，所述下插销(20)推动传感器(19)从而使推动力臂(5)运动，此时，传感器(19)测得的压力值为力臂面垂直正压力。

7.根据权利要求1所述的一种汽车制动总成制动力测试台，其特征在于，该测试台由plc电路控制，该电路包括可编程控制器、电源开关、电磁液压阀、气动阀、中间继电器、液压马达、交流接触器。

可编程控制器包含一个plc及一个数模转换器扩展单元，可编程控制器上部分x接口为信号输入端，包括开关输入、限位传感器输入；下部分y接口为信号输出端，中间继电器KM1、中间继电器KM2、中间继电器KM3和中间继电器KM4的线圈一端均与可编程控制器的y接口连接，中间继电器KM1、中间继电器KM2、中间继电器KM3和中间继电器KM4的线圈另一端接地；

中间继电器KM2的常开触点一端与电磁液压阀接通端连接，KM2的常开触点另一端接高压电源，中间继电器KM3的常开触点一端与电磁液压阀变向端连接，KM3的常开触点另一端接高压电源，中间继电器KM4的常开触点一端与气动阀连接，KM4的常开触点另一端接高压电源，中间继电器KM1的常开触点一端与交流接触器的线圈一端连接，KM1的常开触点另一端接高压电源，交流接触器的线圈另一端接地，交流接触器的常开触点与液压马达连接。

可编程控制器中的数模转换器扩展单元和传感器(19)连接，将传感器(19)发送的模拟信号转化为数字信号进行传输；电源开关由线路L和N接线供电，为可编程控制器中的plc提供稳定的低压直流电；液压马达通过交流接触器与高压电源连接。

8.根据权利要求7所述的一种汽车制动总成制动力测试台，其特征在于，一个中间继电器有8个接口，左右各4个，左边编号从上至下分别为1、3、5、7，右边为2、4、6、8，接口编号为7和8是线圈接口，当7和8号接口通电时，3号和5号接口、4号和6号接口连接，若不通电，则1号和5号接口、2号和6号接口连接。
