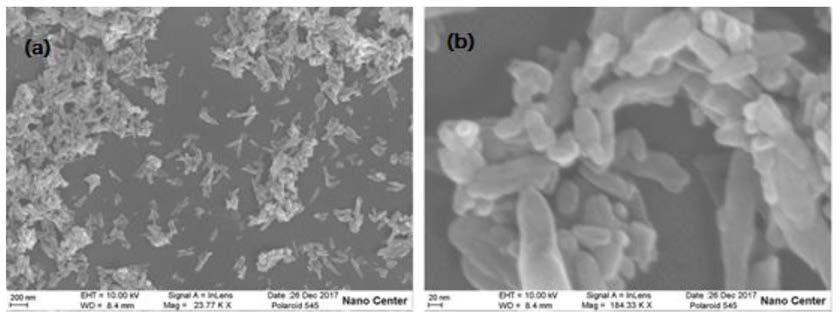

1.一种氨基碳羟基磷灰石复合材料，其特征在于，由包含以下组分的原料制得：碳羟基磷灰石、硅烷偶联剂和4‑[N,N‑二(2‑吡啶甲基)氨基‑1,8‑萘二甲酸酐]；

所述碳羟基磷灰石和硅烷偶联剂的用量比为500.0mg：10mL～15mL；

所述碳羟基磷灰石和4‑[N,N‑二(2‑吡啶甲基)氨基‑1,8‑萘二甲酸酐]的质量比为10:1～1.2；

所述氨基碳羟基磷灰石复合材料的制备方法，包含以下步骤：将碳羟基磷灰石、硅烷偶联剂和溶剂混合，进行改性反应，得到改性碳羟基磷灰石；

将所述改性碳羟基磷灰石、4‑[N,N‑二(2‑吡啶甲基)氨基‑1,8‑萘二甲酸酐]和溶剂混合，进行接枝反应，得到氨基碳羟基磷灰石复合材料；

所述4‑[N,N‑二(2‑吡啶甲基)氨基‑1,8‑萘二甲酸酐]由包含以下步骤的方法制备得到：

将萘酰亚胺、乙二醇甲醚和二甲基吡啶胺混合，进行第一反应，得到4‑[N,N‑二(2‑吡啶甲基)氨基‑1,8‑萘二甲酸酐]。

2.根据权利要求1所述的氨基碳羟基磷灰石复合材料，其特征在于，所述硅烷偶联剂为KH‑550。

3.权利要求1或2所述氨基碳羟基磷灰石复合材料的制备方法，其特征在于，包含以下步骤：

将碳羟基磷灰石、硅烷偶联剂和溶剂混合，进行改性反应，得到改性碳羟基磷灰石；

将所述改性碳羟基磷灰石、4‑[N,N‑二(2‑吡啶甲基)氨基‑1,8‑萘二甲酸酐]和溶剂混合，进行接枝反应，得到氨基碳羟基磷灰石复合材料；

所述4‑[N,N‑二(2‑吡啶甲基)氨基‑1,8‑萘二甲酸酐]由包含以下步骤的方法制备得到：

将萘酰亚胺、乙二醇甲醚和二甲基吡啶胺混合，进行第一反应，得到4‑[N,N‑二(2‑吡啶甲基)氨基‑1,8‑萘二甲酸酐]。

4.根据权利要求3所述的制备方法，其特征在于，所述改性反应的温度为80～90℃，时间为3～4h。

5.根据权利要求3所述的制备方法，其特征在于，所述接枝反应的温度为80～90℃，时间为12～15h。

6.根据权利要求3所述的制备方法，其特征在于，所述第一反应的温度为140～160℃，时间为24～28h。

7.据权利要求3所述的制备方法，其特征在于，所述接枝反应后，将所得接枝反应产物依次进行离心处理、乙醇洗涤和干燥。

8.权利要求1或2所述的氨基碳羟基磷灰石复合材料或权利要求3～7任一项所述的制备方法制得的氨基碳羟基磷灰石复合材料在污水处理领域中的应用。

9.根据权利要求8所述的应用，其特征在于，所述氨基碳羟基磷灰石复合材料在污水处理时污水的pH值为5.0～6.5，时间为50～70min，温度为20～50℃。
